Paso 5: opción de placa de circuito

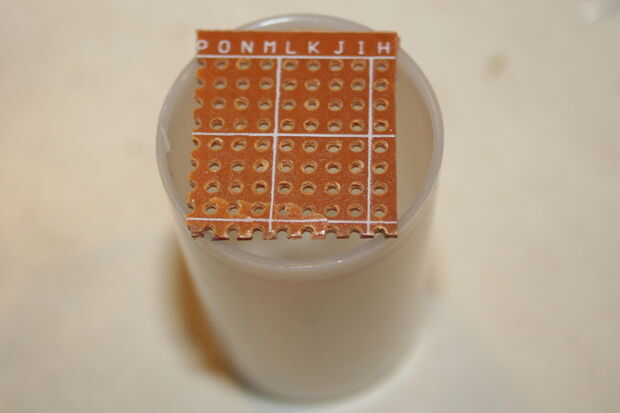

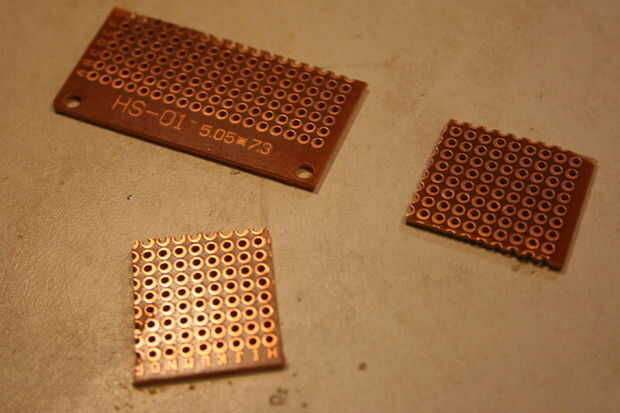

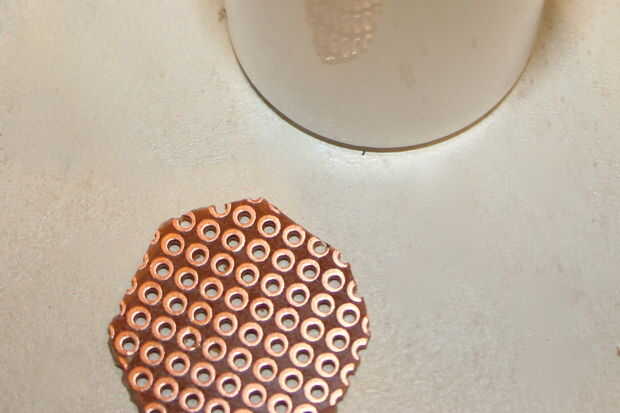

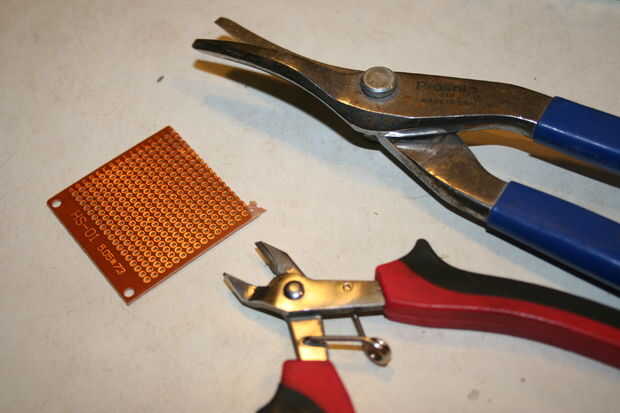

Corte la tabla en 1/4 y redondeado de los bordes.

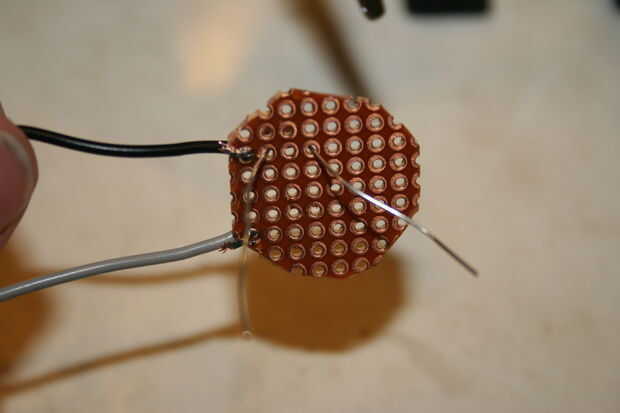

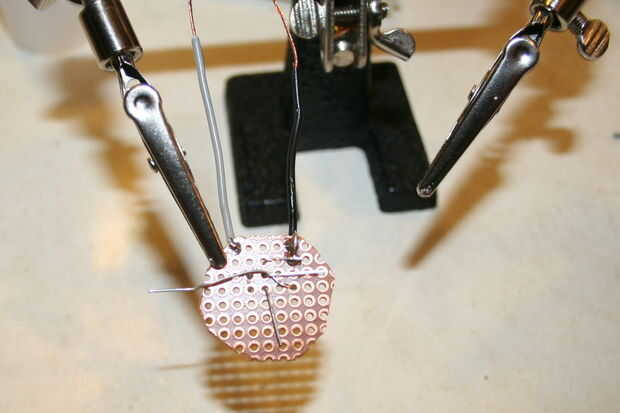

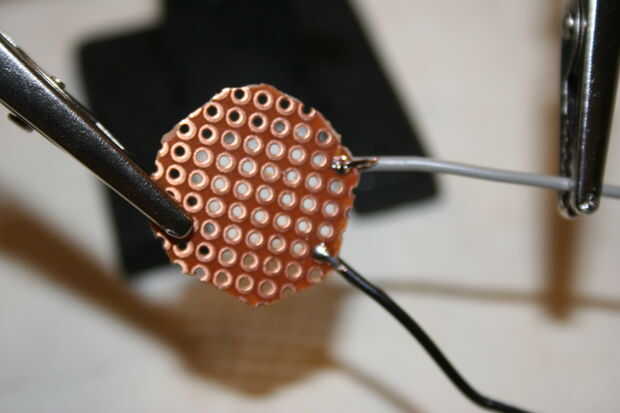

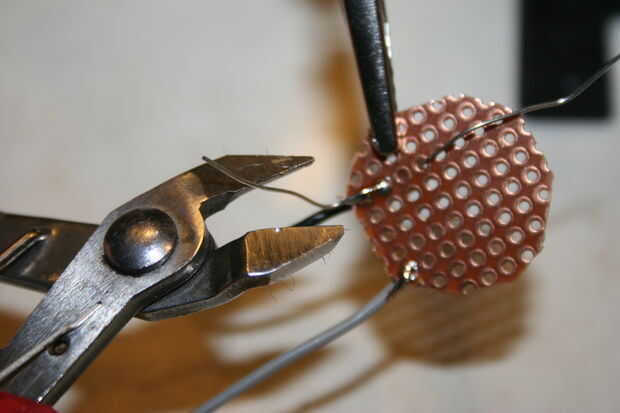

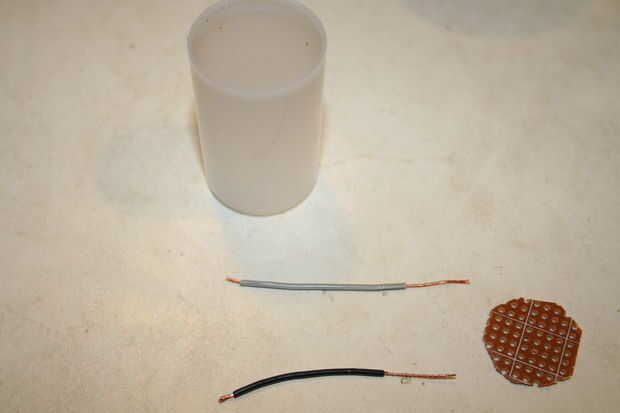

Tira de los dos cables y los cables positivos y negativos a la Junta de soldadura. El cable negro es negativo y el gris es positivo.

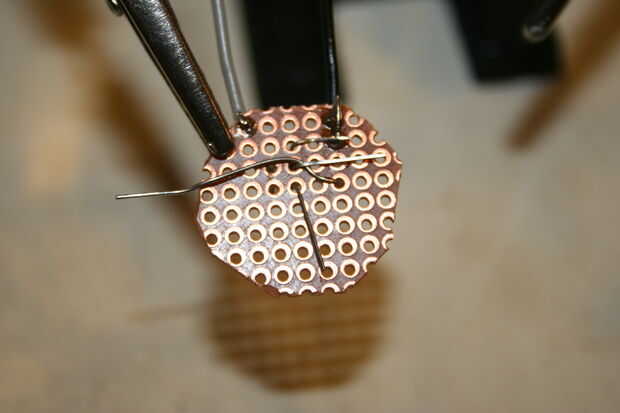

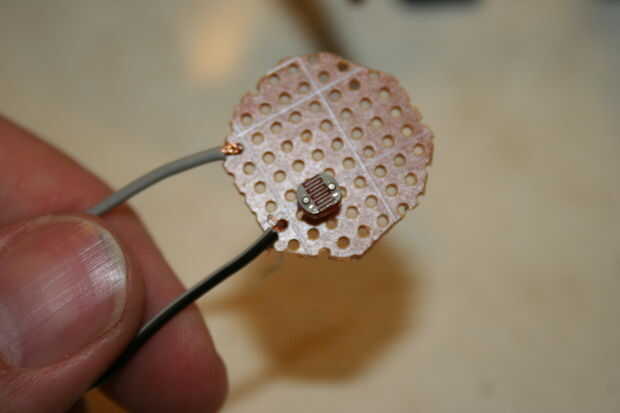

Poner el LDR a través del tablero y un extremo al cable negativo de la soldadura. Corte el alambre extra. Use anteojos de seguridad.

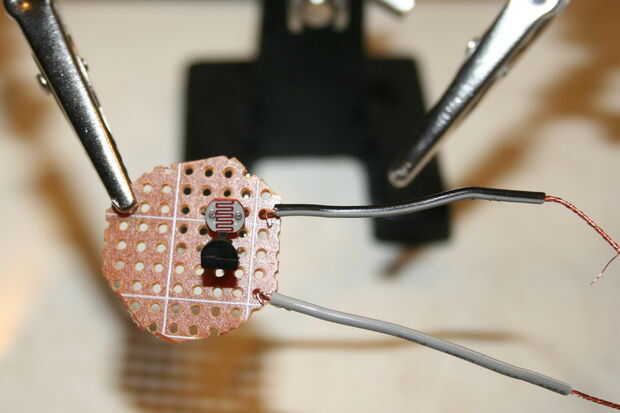

Poner el transistor a través de la Junta y colector (C) al cable negativo y el LDR conectado al cable negativo de la soldadura. Al otro lado de la LDR es todavía libre.
Poner resistencia de 10K a través de la Junta y de la soldadura de una pierna a tanto la pierna libre de la LDR y la base (B) del transistor.
Poner resistencia de 100 Ohm a través de la Junta y conecte al extremo libre de la resistencia de 10K.
Poner LED a través de la Junta y conecte positivo pierna (pierna más larga) al extremo de conexión de las 100 y 10 K resistencias.

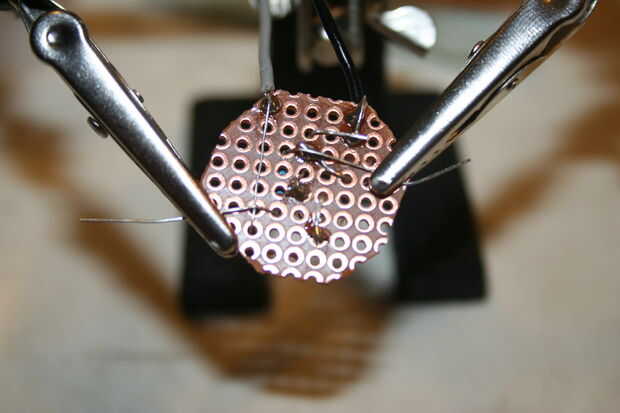

Conectar la pata negativa del LED (pata corta) al emisor (E) del transistor.
Conecte el extremo libre de 100 Ohm con cable positivo.

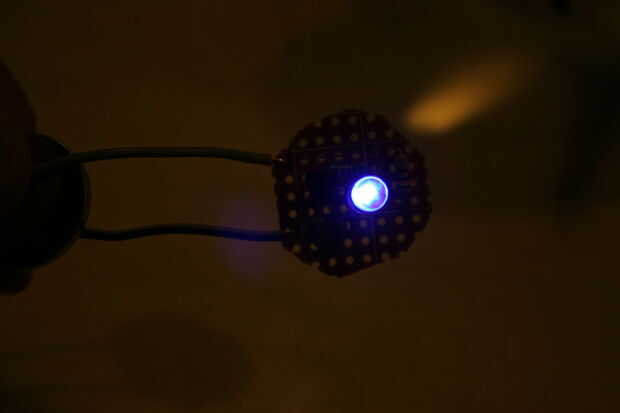

Compruebe si el circuito trabaja tocando el cable positivo en el lado positivo de la batería de la moneda de 3V.
Si la luz no se enciende, revise las conexiones y devolver al diagrama dibujado.
