Paso 2: La electrónica

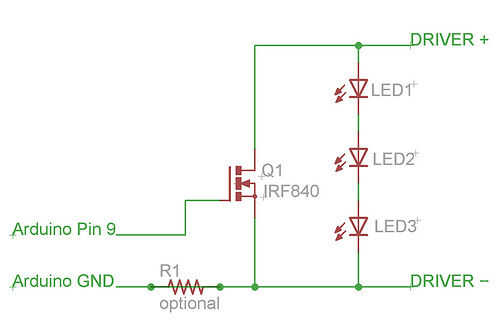

El truco es usar un FET (Field Effect Transistor) para omitir el controlador actual alrededor de los LEDs como se muestra en el esquema arriba.
Una lógica alta de arduino en el pin 9 enciende el FET y derivaciones de la corriente a través de la FET en lugar de los LEDs (ya que la caída de voltaje a través de la en-resistencia baja de la FET es mucho menor que el Vf de los diodos). Esto no moleste a la fuente de corriente el LED de conducción: todo lo quiere hacer es entregar su sistema actual (en este caso, sobre un amplificador) y no le importa si es a través de los LEDs o el FET. Estoy usando un IRF840 (pdf hoja de datos) FET porque tenía ahí una de reparación de algunos controladores de motor, puede utilizar cualquier FET con un umbral de nivel de la lógica como un IRF512. Cualquier FET de canal N decente va a funcionar, asegúrese de que está clasificada para a por lo menos 12V y 1 amperio de corriente. Aquí está uno de Adafruit que hará el truco!
¿Si estás acostumbrado a las fuentes de voltaje como pilas o fuentes de alimentación DC, este circuito suena mal: no FET "cortocircuito" del conductor? Bueno, sí lo hace; el truco aquí es power LEDs son conducidos por una fuente de corriente, que está totalmente bien corto. Cuando la señal PWM se gira el transistor, el corriente del LED es desviado alrededor de los LEDs por el transistor, apagándolas. Porque la fuente de corriente no tiene que hacer cualquier trabajo para mantener la corriente a través del Vds baja de FET, esencialmente ninguna energía se pierde.
