Oscuro, detección de luz nocturna (5 / 16 paso)

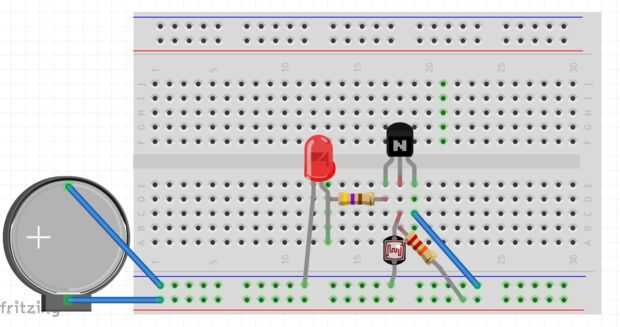

Paso 5: Diagrama del circuito en protoboard montaje B:.

Utilizar el esquema para hacer referencia a la polaridad del circuito.

Si usted tiene alguna confusión acerca de cómo conectar el L.E.D aquí es algunos consejos. Recuerde que el L.E.D tiene uno largo y uno pequeño. El plomo más pequeño de la L.E.D es el lado negativo. También un lado de la cabeza de L.E.D es plano. El plomo en el L.E.D en el lado plano es el cable negativo. El cable negativo de la L.E.D va al extremo negativo de la batería.
