Paso 4: Caja de relés
Mi política de proyectos es: cuando sea posible, reciclar.
A partir de un bajo voltaje roto fuente de alimentación he reciclado la caja caja.
Dos zócalos provienen de una fuente de alimentación de PC.

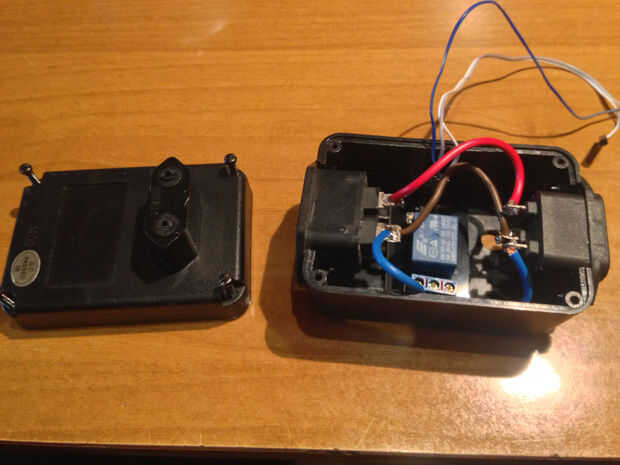

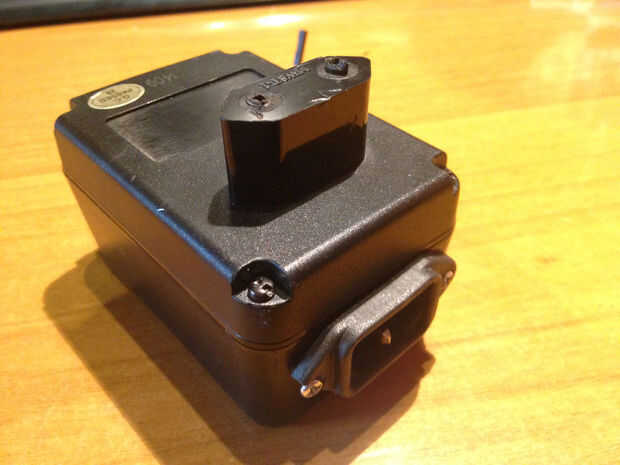

Luego con la herramienta Dremel he moldeado la caja de plástico.

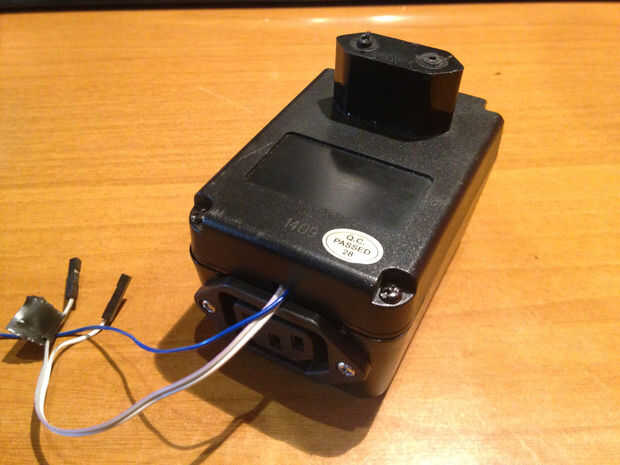

Relé se enrosca en su interior y VCC y GND están conectados respectivamente al PRi pin 2 y pin 9, Relais SIG al pin 15.
Relé usado fue no exactamente correcto para mi propósito.
Cuando es accionado, NO cierra contacto y no soy capaz de controlarlo cuando se alimenta de 5V pin de RPi. Si lo conecto a 3.3V pin de RPi, puedo controlar pero, a veces, bloquea (*) y contactos no permanecen cerrados.
A continuación, "GPIO.setup (22, GPIO. Hacia fuera) " instrucción en escritura dar energía al relé y sin contacto.
La única forma de no abrir ningún contacto para apagar la TV es poweroff RPi. Eso es todo lo que necesito.

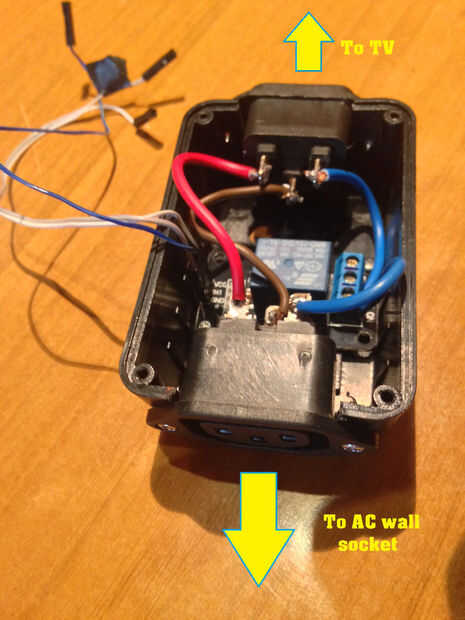

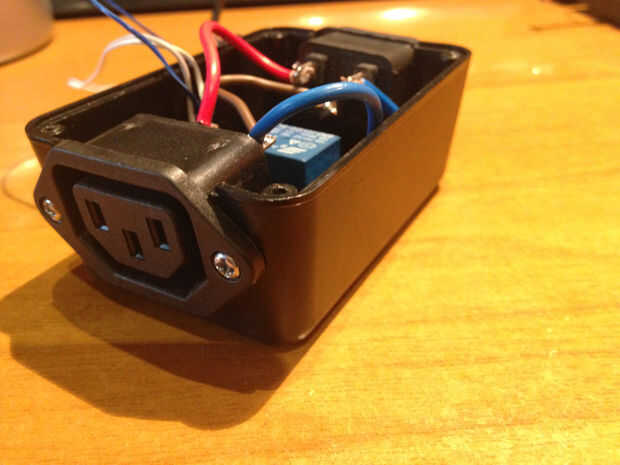

Tres cables entre tomas de corriente de soldadura. Cortar uno de ellos (no el cable amarillo, cuenta con conexión a tierra) y conectar los dos extremos no y COM en el módulo de relés.
Ser cuidadosamente cuando se conecta a 110/220V CA, no toques nada si no quieres una descarga eléctrica de alto voltaje.
Ahora sólo deberás alimentar dos TV conectar cables a la caja de relés y luego, una vez que todo está conectado a la toma de corriente alterna.
(*) Casualmente descubrí que mueve imanes alrededor de un relé atascado, a veces se desbloquea
