Paso 4: Montaje de polea
Creación de las poleas:
- Utilizando una hoja de 2'x4'x.5 "madera contrachapada de roble, sorteo (2) 12" círculos los círculos interiores y (4) círculos de 14" para los círculos exteriores.
- Cortar utilizando una sierra de contornear. Estar lejos de ser perfecto, pero lo suficientemente cerca.
- Taladre un pequeño orificio en el centro y la pila 2 piezas grandes con un trozo pequeño en el centro. Para alinearlos, pegue un tornillo a través del orificio perforado.
- Mantenerlos juntos usando pegamento de madera. No olvide sujetar mientras se seca. Tenga en cuenta que taladré agujeros en una polea a ver si hacen una diferencia en el peso. La diferencia era mínima y no hay diferencia en el producto final.
- Una vez que el pegamento se haya secado, perfore un agujero vertical 1/2" que se acomode a la tubería.
Montaje mecánico:

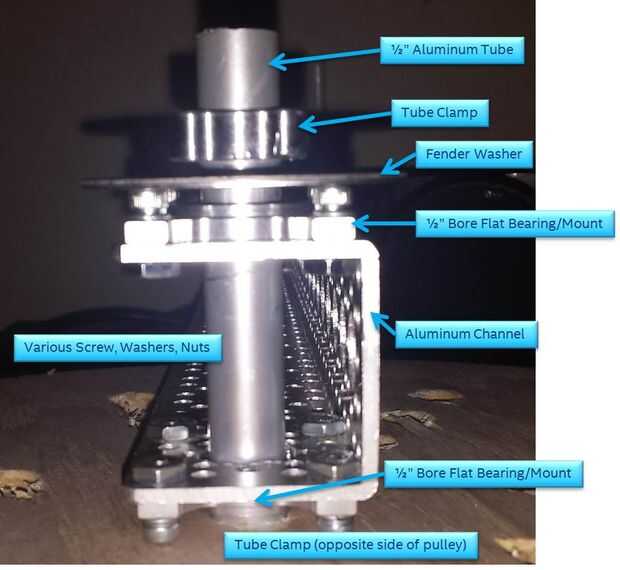

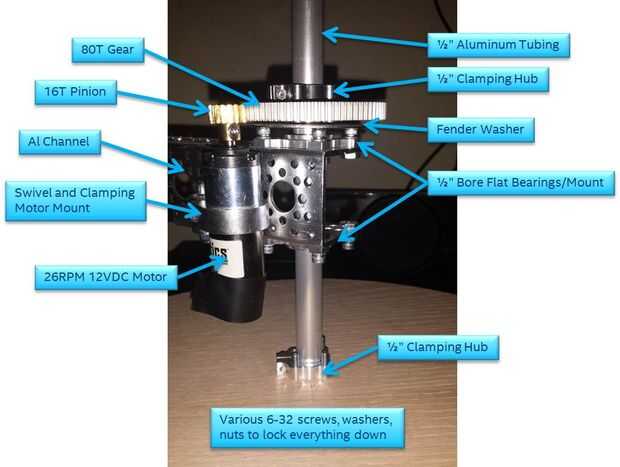

Compruebe los cuadros para el lado del conductor y el seguidor. Las partes se enumeran en la sección de materiales y deben ser auto explicativo junto con las fotos. Para mi Asamblea necesitaba aumentar el tamaño del orificio en el canal Al que el tubo pasó a través de los cojinetes. Esto era debido a una ligera Lencería desconjunta en las tolerancias del cojinete/mount, el orificio del canal y el tubo. Aumenté el orificio en el canal a justo por encima de 1/2". Esto es algo bueno que quieras toda la carga en el rodamiento y no en el canal donde podría anotar y finalmente no la tubería. Si tiene un palmo de la larga y una gran cantidad de osos, puede subir Al tubo, tubos para la fuerza adicional.
En mi diseño utilicé un motor de 12VDC. Para conectarlo a una toma de corriente, me encontré con una vieja potencia adaptador nominal en salida de 12VDC y sobre el amperaje necesario para que funcione el motor. Elegí un motor de la C.C. porque pensé que necesitaba un montón de esfuerzo de torsión. Después de ver cómo lisa fueron los rodamientos, el año que viene va a utilizar un motor de CA. AC tiene menor torque pero tienden a ser más silencioso que los motores de corriente continua. Mi una gran falla en este diseño era un motor ruidoso.
Para obtener ayuda adicional, vea el video y hacer una pausa.
