Paso 3: Construir el circuito

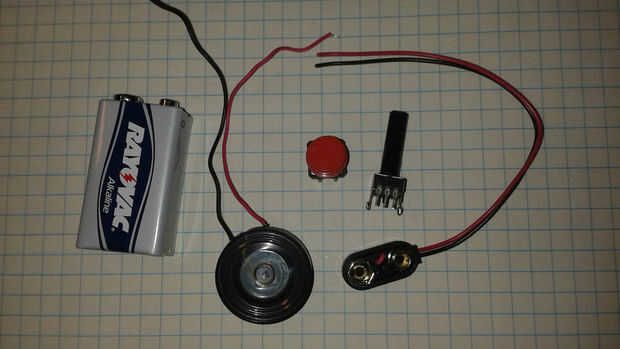

He construido un circuito básico de audio oscilador 555 con una olla para controlar el pitch y un botón para controlar la longitud de notas. Este es un circuito muy fácil y todas las piezas están disponibles en su local de Radio Shack (pero honestamente, oler mal - ser paciente y ordenar piezas en línea para un gran ahorro). Tenía todas estas parte en mi gabinete de componente. Aquí es lo-
Viruta del temporizador NE555
capacitor de.1 uf
condensador 10 uf
! resistencia k
resistencia de 2.2 k
olla k 500
1" altavoz
conector de la batería de 9V
un poco pequeño de perfboard
Cautín y soldadura

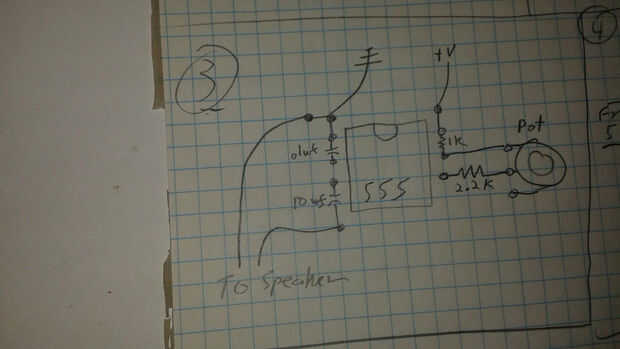

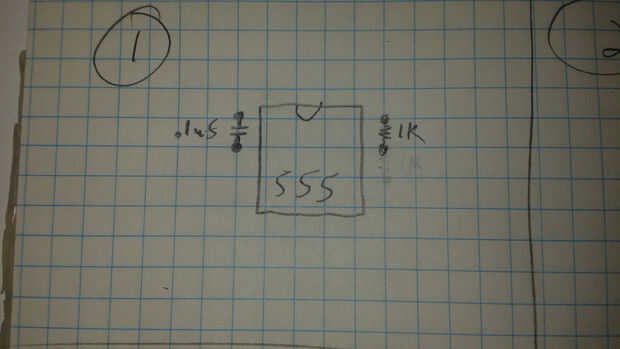

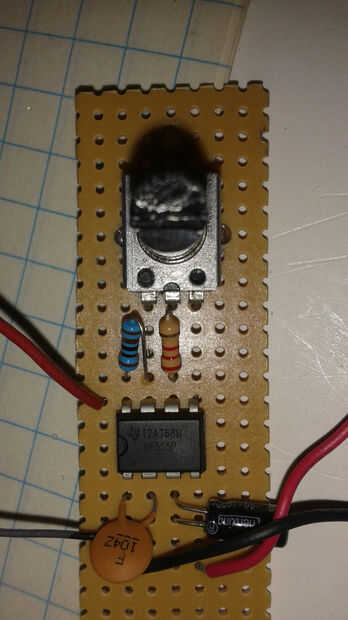

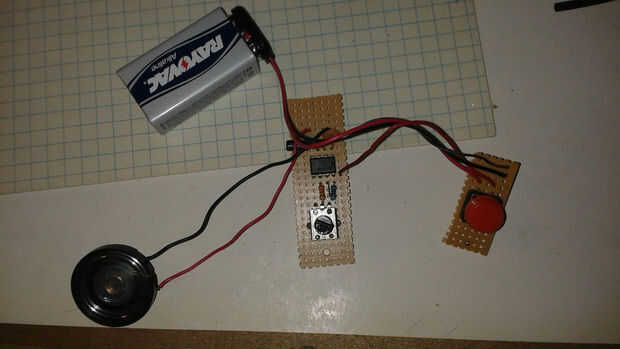

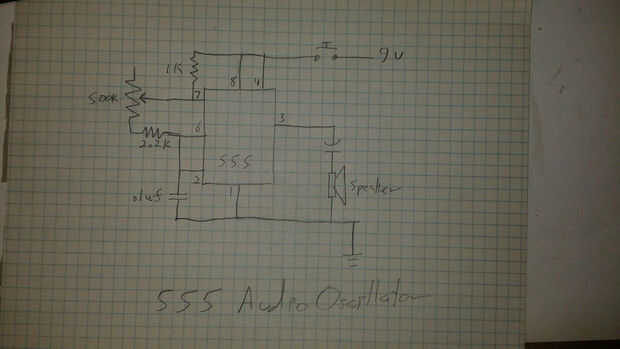

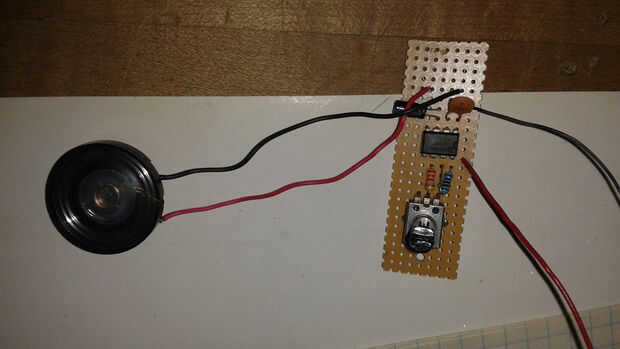

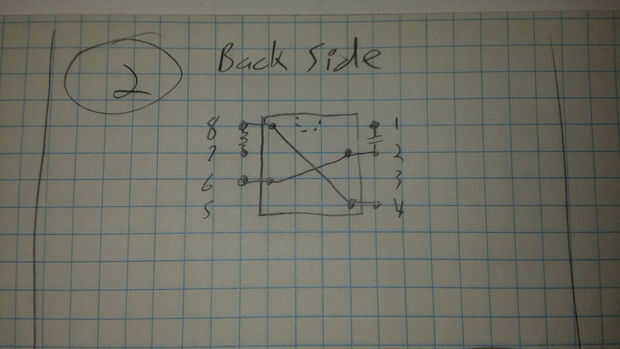

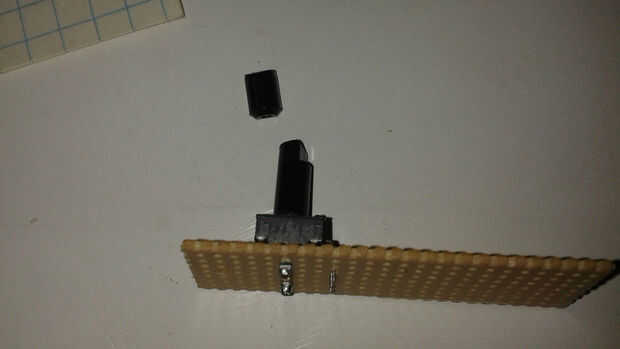

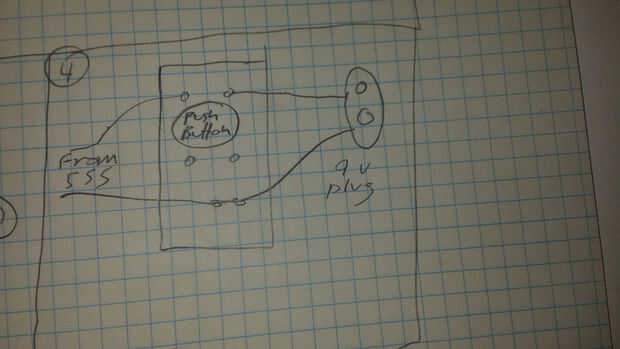

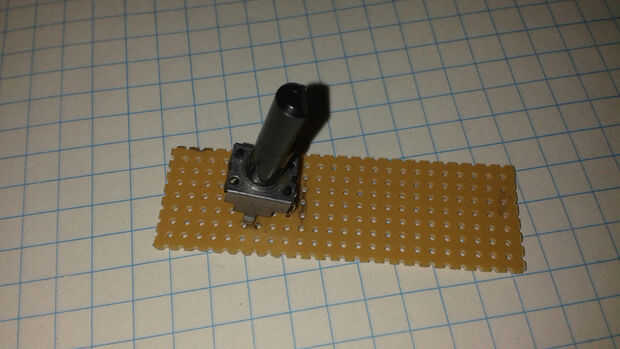

Coloqué el 555 en la tira de perfboard. He instalado la tapa de.1 uf entre el resistor de los pines 1 y 2 y la 1k entre los pines 7 y 8. Solía el condensador exceso de plomo en el pin 2 Conecte al pin 6 en el tablero. Añadí un pedazo corto de tubería con el conductor de resistencia exceso en pin 8 encogible y había conectado al pin 4 encima de la anterior conexión. Me voltea el tablero encima y agrega la resistencia de 2.2 k del pin 6 al perno de centro de la maceta de adorno. Utilicé el cable resistor exceso en el pin 7 para conectar a la patilla izquierda del trim bote. Añadí el cap de 10uf a pin 3 y conectarse al otro lado del cable del altavoz. Conecté el suelo altavoz a la clavija 1. He añadido un v + cable al pin 8 y una toma de tierra al pin 1. Creé una segunda tabla con un botón y esta conectado entre el pin 8 del 555 y el terminal positivo de la batería. Conectado a tierra de batería a la clavija 1 de la 555. Ver los diagramas arriba.
