Paso 3: Salir de su multímetro
Cada color del cable que sale de la caja de alimentación suministra una tensión diferente. Todos los cables del mismo color la misma tensión de alimentación. Su trabajo a usar el multímetro para averiguar qué color suministra tensión de lo que es. Ahora supongo que podría decir los colores y sus respectivos voltajes (que lo haré más tarde) pero usted debe probar de todos modos sólo para estar seguro.

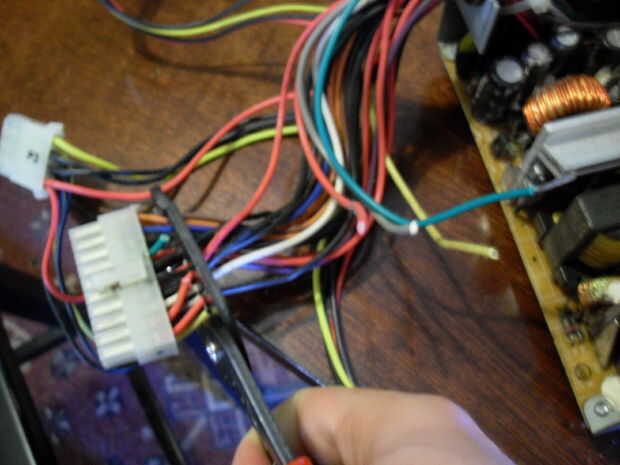

Usted debe comenzar utilizando el cortador de alambre para cortar todos los cables de los conectores molex. Cortar lo más cerca del conector como sea posible ya que puede que desee tener los cables mientras possible(Photo 1). También debe quitar los lazos zip que están empaquetando juntos. Más tarde, puede hacer sus propios paquetes de cada color del cable.
Tome un cable de cada color y un poco del aislamiento de la punta de la tira. Si tienes una mano que debe conectar los cables a la regleta, de lo contrario intentar doblarlas alejados uno del otro para que las puntas no toquen.

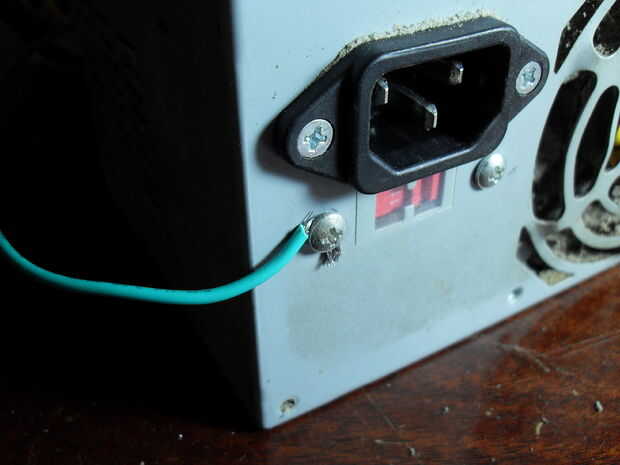

Ahora vamos a arrancar esta cosa. Debe obtener el cable de alimentación y enchufe en la parte posterior de la fuente de alimentación. Enchufe el otro extremo en un tomacorriente de pared. Si hay un interruptor en la parte posterior de la fuente de alimentación mueva a la posición de encendido. Luego debe tomar el cable verde y toque el extremo desnudo fuera de la carcasa de metal de la fuente de alimentación. Debe primavera a la vida con el "donde" indicadoras del ventilador. Para mantener la alimentación de corriente mientras que su trabajo debe fijar el cable a la caja con uno de los tornillos de montaje (Foto 2). Todos los cables están vivas ahora, así que no dejes que toquen! Si lo hacen la fuente de alimentación se apagará y usted tendrá que desconecte y vuelva a conectarlo.
Ahora establece el multímetro en voltios DC. Mantenga la sonda negra tocando el alambre negro y toque la punta de prueba roja de cada color de cable. La lectura que se obtiene de cada color es la tensión de ese color en particular. Debe leer como sigue:

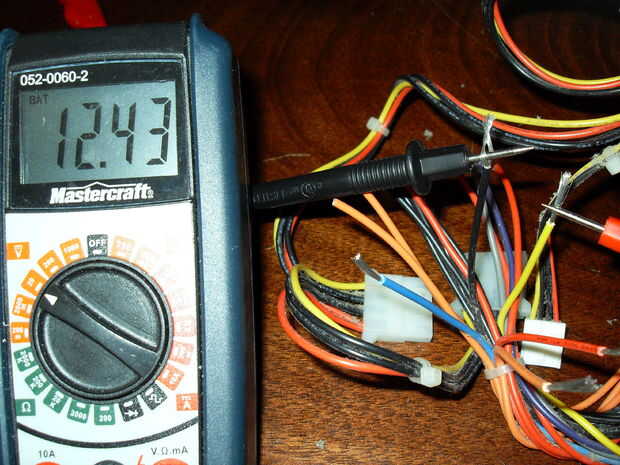

Amarillo + 12V (Foto 3)

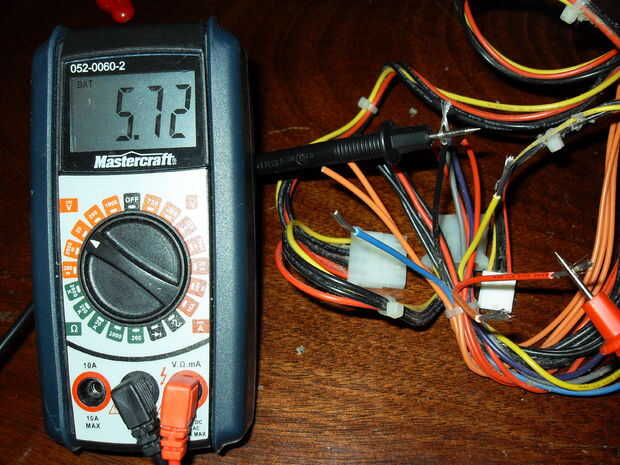

Rojo + 5V (foto 4)
Naranja + 3.3V
Azul - 12V
Blanco - 5V
Su lectura puede variar un poco ya que la fuente de alimentación no sacó una tensión estable a menos que haya una carga mínima en él. Puesto que su multímetro no es suficiente de una carga puede obtener lecturas ligeramente diferentes.
Además tienes estos cables:
Tierra negra-
Verde - señal de encendido
Gris - señal Power OK
Púrpura - señal de espera

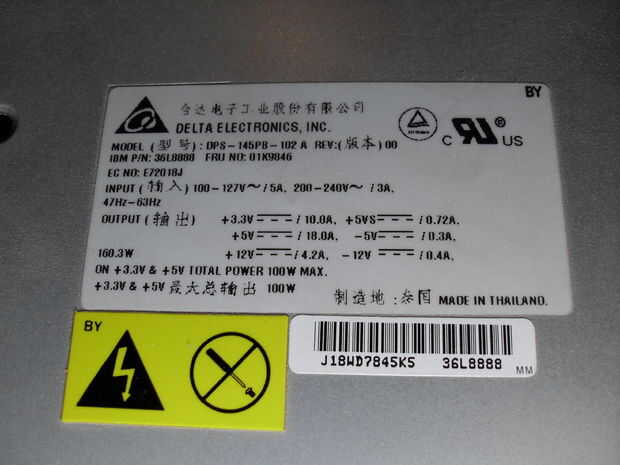

Como prueba de los cables debe anotar los resultados. Necesitará cuando etiquetar tus mensajes más tarde. También, encontrar la calcomanía en el caso de suministro de energía y anotar el máximo amperaje de cada carril (Foto 5). No intentar sobrepasar estas calificaciones como la fuente de alimentación se sobrecarga y apaga.
