Otra fuente de alimentación de mesa de fuente de alimentación de PC (5 / 7 paso)

Paso 5: Realizar las conexiones

Todos los cables de como colores tendrán que ser reunidos y conectados entre sí. Se deben eliminar los lazos zip que agrupe los cables de cada conector molex. A continuación, cortar y empalmar todos los cables a la misma longitud y utilizan un anillo terminal para mantenerlos juntos. He comprado anillos terminales que fueron calificados de alambre más grandes que los cables de suministro de energía. Esto permite que varios cables en un conector. Recorta en materiales y tiempo.

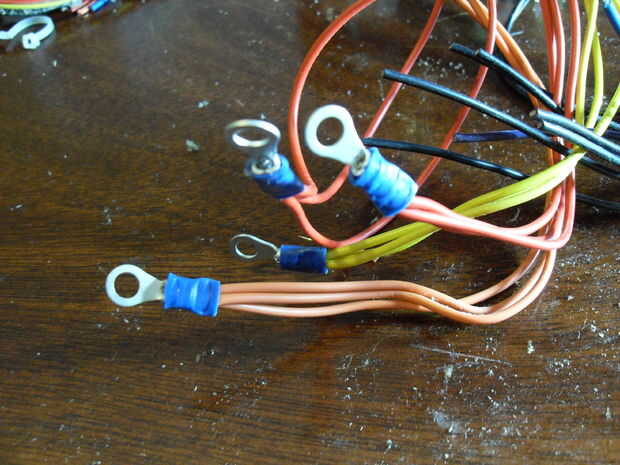

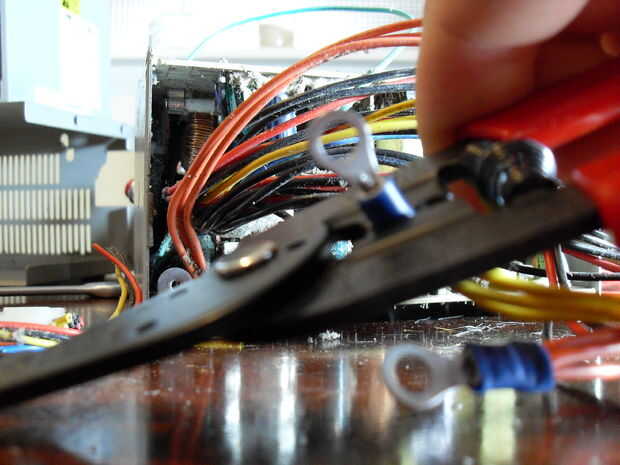

Usar un anillo terminal es fácil. Sólo Deslice el extremo pelado del cable en él y utilizar el cortador pelacables para prensar el terminal para el cable (Foto 1). Hacer esto para todos los cables excepto las gris, morados y verdes. Allí ary típicamente mucho rojo y negro cables provenientes de la fuente de alimentación, probablemente tendrá que utilizar varios anillo reminals para estos (Foto 2).

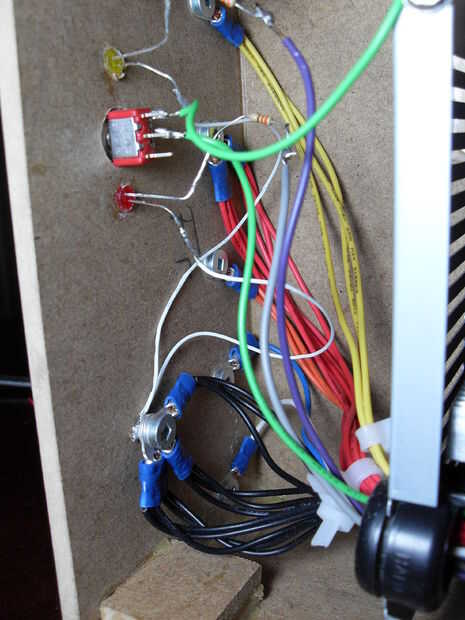

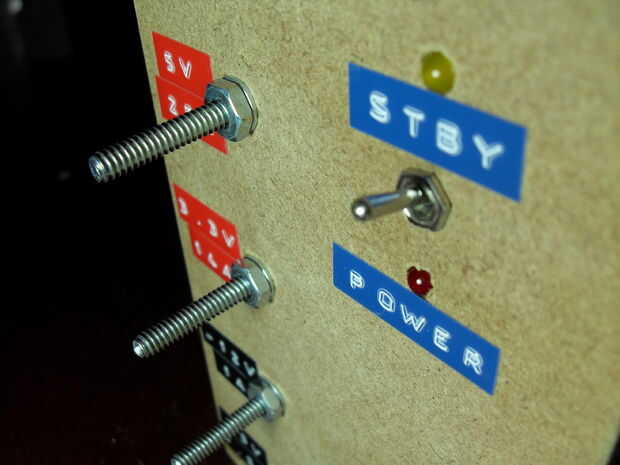

Ahora, todos los terminales de anillo para cada color pueden ser deslizados sobre un perno y colocar por la parte delantera de la caja (Foto 3). El terminal de anillo y cabeza del perno deben permanecer dentro de la arandela y la tuerca hexagonal se usan para garantizar desde el exterior (foto 4).
