Paso 6: Añadir el interruptor y LED

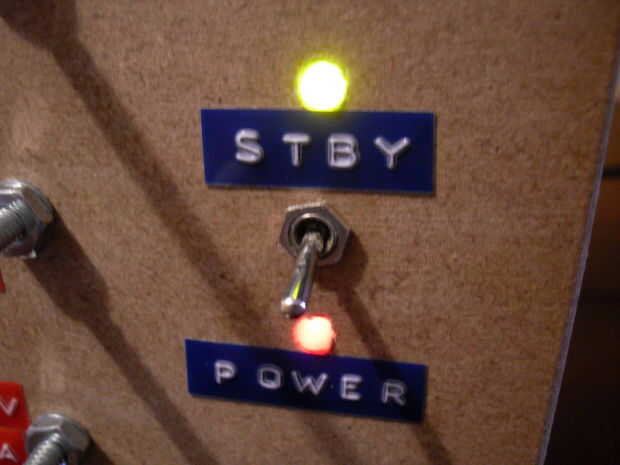

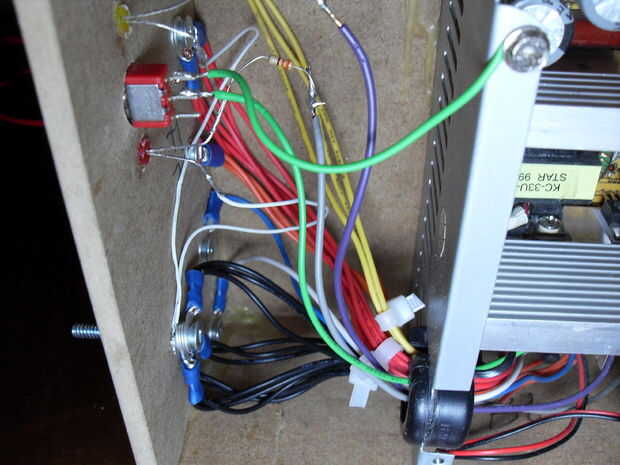

Cableado del interruptor es bastante simple. ¿Recuerdas ese cable verde asegurado para el caso? Basta con interrumpir que los cables con un interruptor de palanca. Solo corte y empalme el cable verde en alguna parte a lo largo de la soldadura de los dos nuevos extremos a los terminales del interruptor (Foto 1). El interruptor debe ser fácil de montar simplemente por taladrar un agujero de tamaño adecuado en la enlosure y popping en la (Foto 2).
El LED puede conseguir un poco más complicado. Si usas un rojo y un amarillo condujeron entonces las tensiones hacia adelantadas son aproximadamente iguales y usted puede utilizar el mismo valor de resistencia para cada uno. Puesto que los voltajes de las líneas de gris y morados son 5 voltios, usted necesitará dos resistencias de 330 ohmios.
Cada LED tiene un corto y un cable largo. El extremo más corto es el cátodo (-) y un pedazo corto de alambre debe soldarse a ella. El extremo más largo es el ánodo (+) y la resistencia de 330 Ohm debe soldarse a la. Ayuda a preparar el LED de esta manera antes de montar dentro del recinto. El LED puede instalarse fácilmente en un orificio de tamaño adecuado con una gota de pegamento loco.

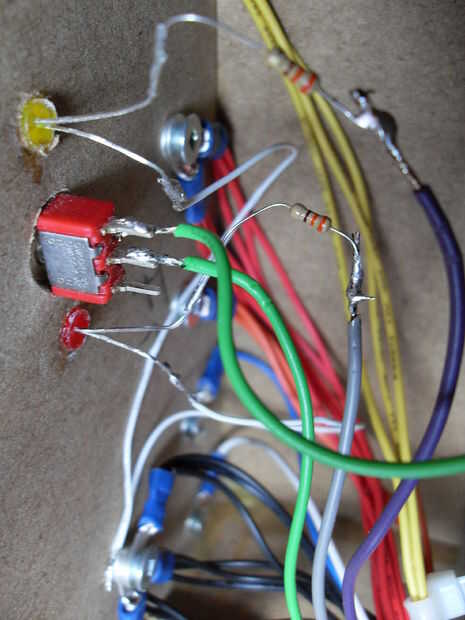

Ahora lo único que tienes que hacer es soldar el cable morado (en espera) hasta el final de la resistencia del LED amarillo y suelde el cable gris (Power OK) hasta el final de la resistencia del LED rojo. A continuación, los cables que salen del cátodo deben conectarse en el riel de suelo (Foto 3).
