Paso 35: Electrónica - tablero de distribución de energía
Herramientas y materiales
- Soldadura de hierro
- Soldadura sin plomo
- Un pedazo de tablero de prototipado, tipo de tabla de la tira.
- Conectores
- Jefe de 4 pernos sola fila breakaway pin, tipo redondo
- ángulo recto de 4 pines
- 4 perno recto
- Protección para los ojos
- Algunos medios de que los humos de soldaduras lejos de su cara. (Humos de extractor, ventilador, ventana abierta, compañeros hacker agitando una hoja de cartulina, etc.)
La Junta de tira y los conectores son todos tipos de espaciado de 2,54 mm (0,1").

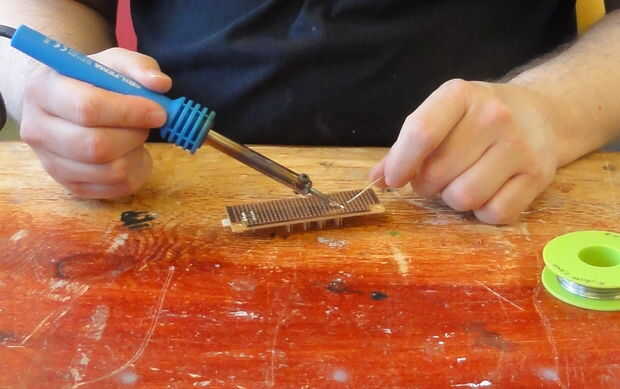

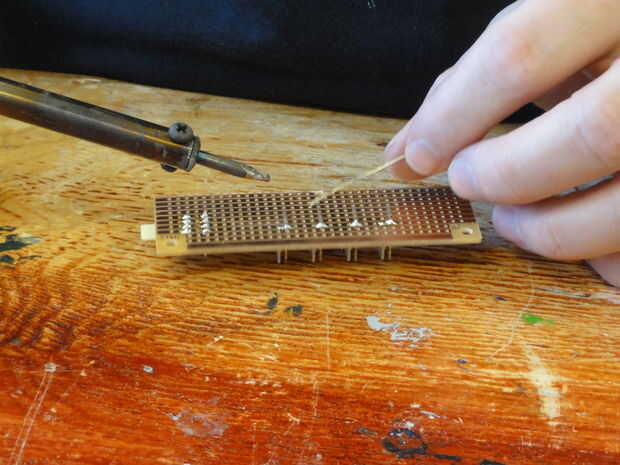

Las cabeceras de perno redondo pusieron en ser capaces de conectar la caja de control RGB directamente a la Junta.

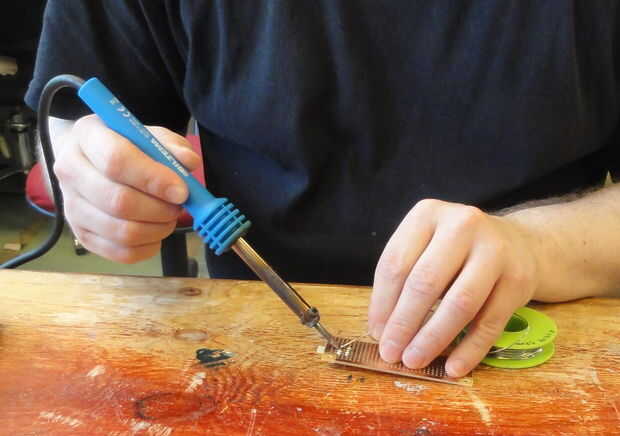

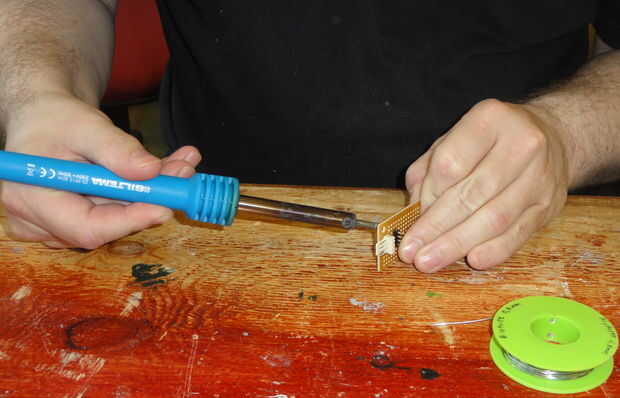

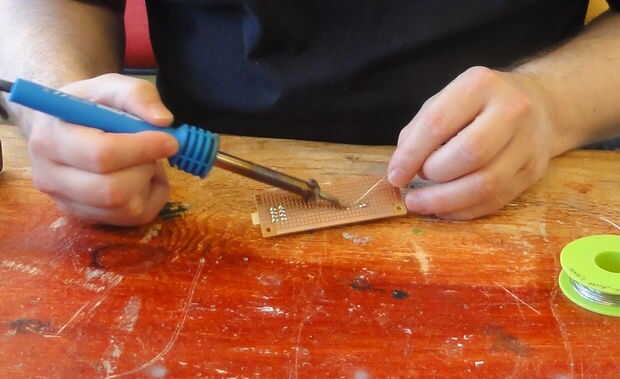

Los otros conectores donde elegido porque ya teníamos disponibles y porque son unidireccionales, por lo que no se puede (fácilmente) conectan al revés alrededor. Son realmente el mismo tipo de conector que se utiliza como conector de energía de 3,5" unidades de disco flexible, para aquellos Recordando aquellos. ;-)
Obviamente puede usar conectores con espaciamientos diferentes o de diferentes tipos dependiendo de lo que te gusta y lo que tenemos disponible.
Los conectores rectos y de ángulo recto se venden como "Serie 2500 oblea conectores" por electrónica Tayda.
Enlaces directos: recta 4 pines y 4 pines escuadra
Son conectores muy estándar y debe ser fáciles a la fuente por todas partes. Probablemente pasarán por muchos nombres diferentes aunque.
