Paso 2: Construir el circuito 555 y explicación
Puede utilizar una tabla de rendimiento o un PCB.
En cualquier caso, siempre y cuando trabaja obras; el esquema debe ser bastante sencillo, pero voy a explicar aquí:

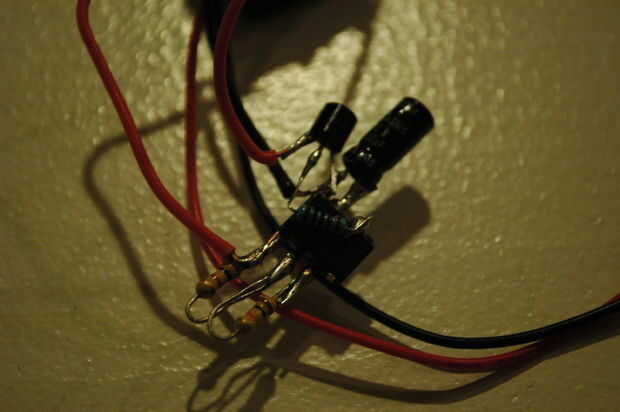

El temporizador 555 envía un pulso alto y bajo, cronometrado por el condensador de 100 uf.
Pensar que en el ejemplo BLINK en Arduino.
Este pulso de alta y baja es enviar al transistor, que estrecha (alto) o abierto (bajo) dependiendo del estado del Temporizador 555.

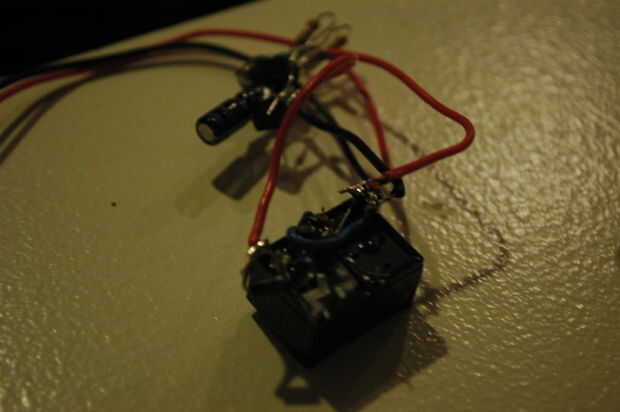

El transistor actúa como un interruptor para completar el circuito del relé para hacer que el relé vuelta encendido o apagado.
Cuando los relés están, una dirección corriente fluye, haciendo que el motor gire a esa dirección
Cuando los relés están OFF, la corriente fluye en la dirección opuesta, haciendo que el motor gire en una dirección opuesta.
***

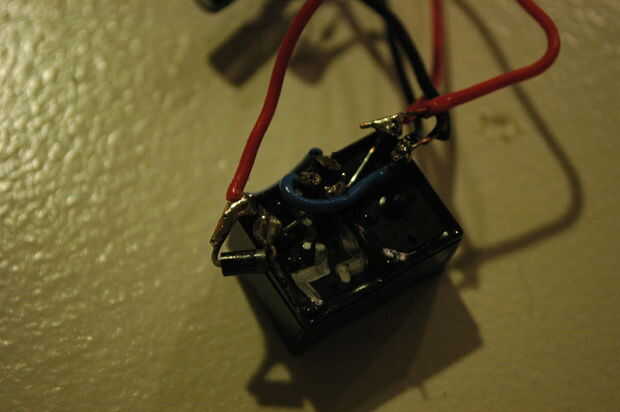

Estoy utilizando dos relés SPDT (tiro doble unipolar) para actuar como repetidor DPDT (tiro doble polo doble) que un puente en H.
No quiero comprar un caro semiconductor puente H,
y no quiero hacer un transistor 4 puente en H (hay mucha pérdida actual).
Por lo tanto, usaba relés.
