Otro - alto brillo LED (HBLED) acuario lámpara (1 / 4 paso)

Paso 1: Diseño portadora de LED PCB

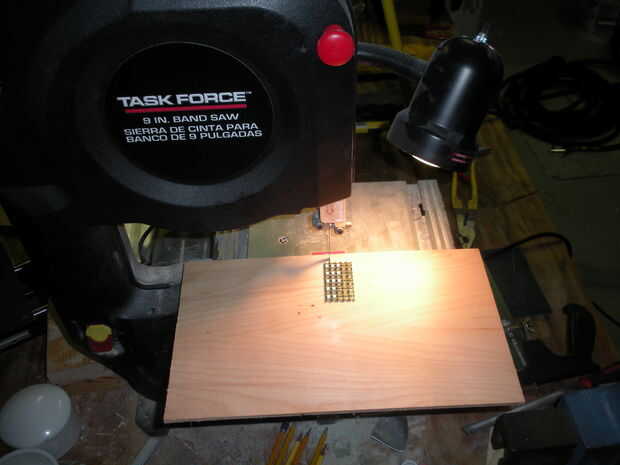

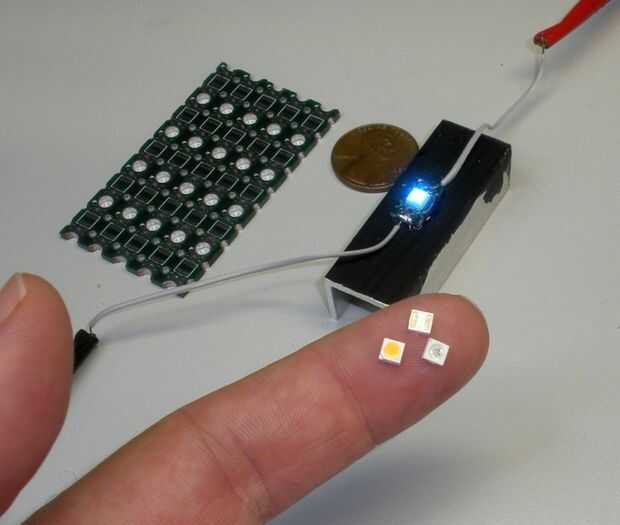

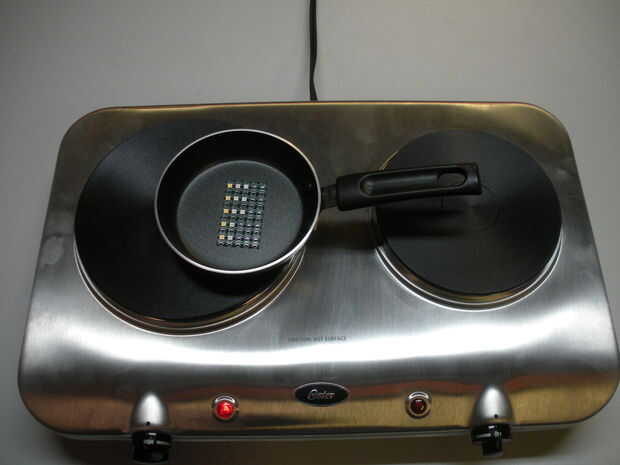

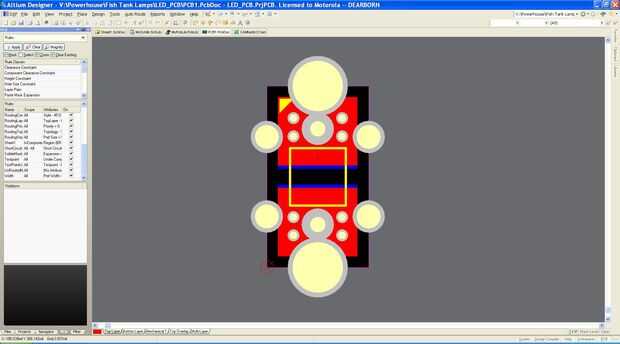

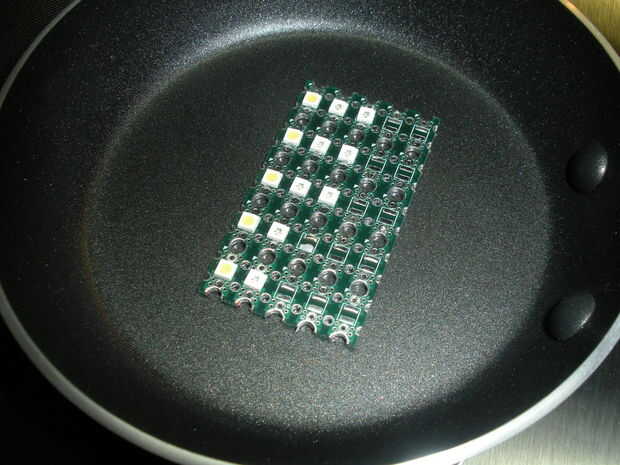

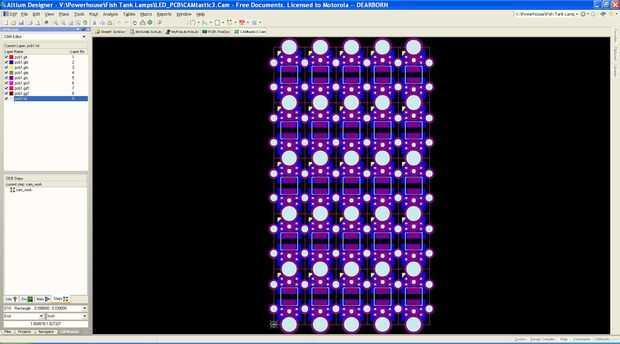

El LED de Optek, ser para montaje en superficie, debe montarse en una especie de una placa de circuito. Diseñé el siguiente circuito portador a ser tan fácil de usar como sea posible. Además, la Junta debe facilitar la transferencia de calor. La conveniencia de la vida sólo puede garantizarse si el LED no te caliente demasiado.

El tablero de portador es plana en la parte trasera por lo que puede obligarse térmica a un disipador de calor. La Junta también permite que los cables de soldadura en el borde de la Junta. Por último, la Junta cuenta con grandes almohadillas térmicas para ayudar a mecha, el calor y transferirlo al disipador de calor.

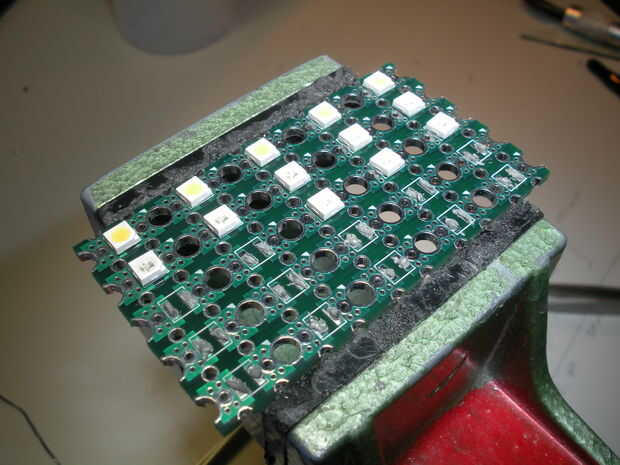

Echa un vistazo en los cuadros adjuntos para más detalles.
