Paso 3: Diseñar y construir el regulador de corriente del LED
![]()
![]()
Para obtener la máxima cantidad de luz de los LEDs cada uno necesita 150 mA de la corriente. Sin un regulador esto es difícil de lograr. Como el LED de calentamiento sus cambios de punto de voltaje. Por lo tanto, para mantener el flujo de 150mA, el voltaje debe constantemente ajustar. La alternativa es ser conservador y agregar una resistencia limitadora actual grande. La resistencia limitadora actual no es un diseño muy elegante.

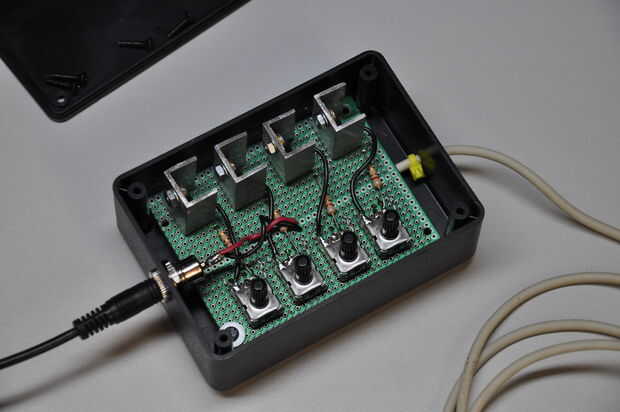

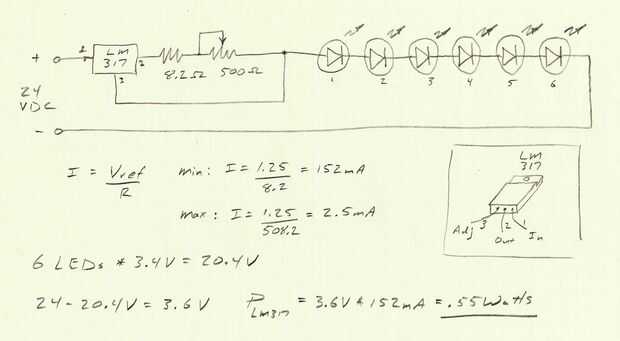

Terminé usando seis LEDs en serie con un regulador LM317. El regulador está atado con alambre/configurado para regular la corriente en esta aplicación. Echa un vistazo en el adjuntar croquis y fotos para más detalles.
