Otro Arduino Boombox (1 / 4 paso)

Paso 1: Diseño del procesador de audio

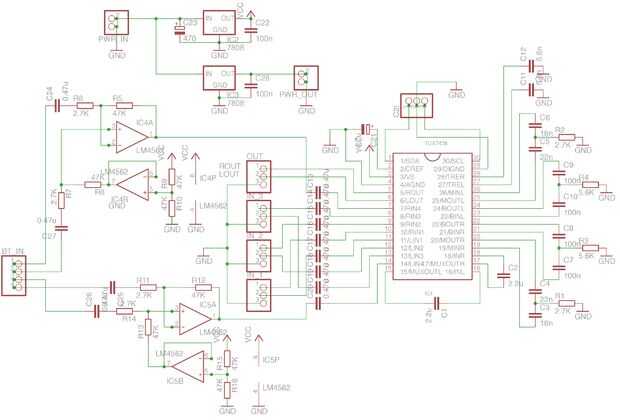

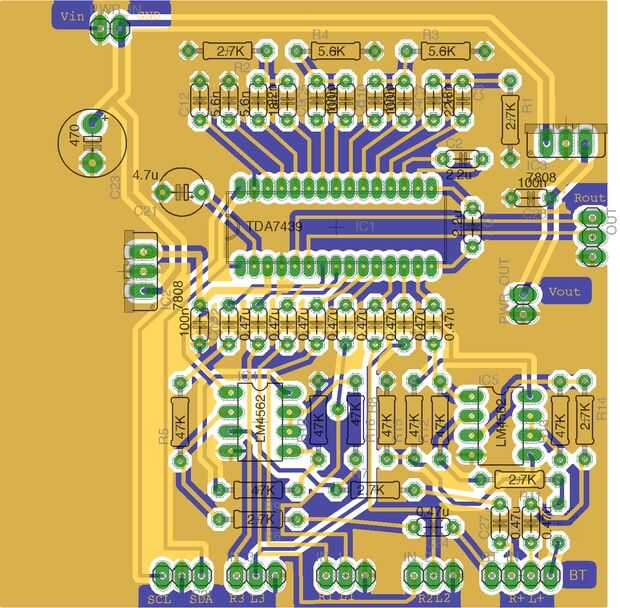

Se proporcionan los archivos de eagle del procesador de audio. Puedes ver aquí que la TDA conectado con los amplificadores diferenciales y el resto de las entradas. También incluí dos fuentes, uno de los dispositivos en el tablero y el otro para alimentar el Arduino. Se colocan los hombres cabezas de alfiler para que coincida con la hembra de la otra tabla.

Los amplificadores diferenciales se construyen con dos LM456 de audio de bajo voltaje Op Amps. Un amplificador es el diferencial en sí mismo, y el otro es una referencia de tensión constante que simula una doble polarizado polarización de 2,5 voltios. He intentado emparejar impedancias de entrada y salidas.

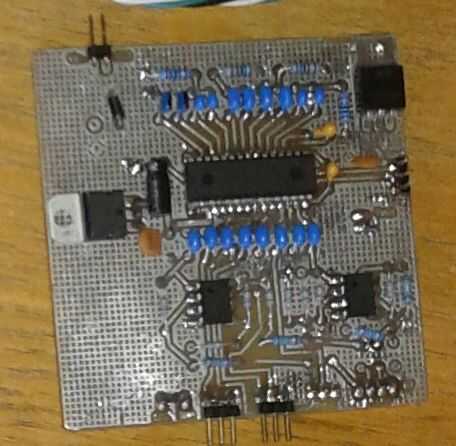

La placa es doble cara. En mi implementación, había grabado en casa y utiliza un método de transferencia de tóner y una simple mezcla de vinagre, peróxido de hidrógeno y la sal. No explico como hacerlo porque hay un número de instructables que hacerlo y muchas alternativas para hacer un mejor trabajo. Ya que no puedo hacer vias, todos los componentes de soldado deben soldarse en los dos lados, que hace que el resultado mirar muy sucio, como se puede ver en la foto, pero funciona y es sólido.

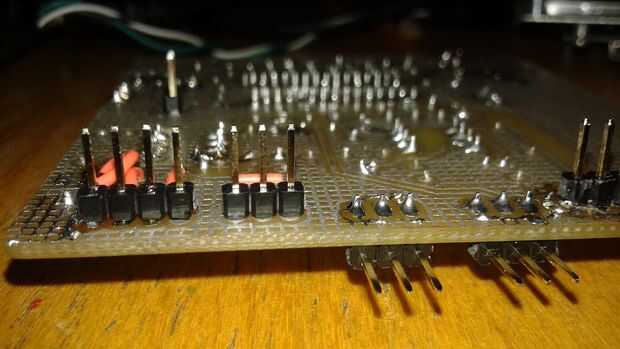

Cuatro conjuntos de cabeceras masculinas deben colocarse en la parte inferior de la junta con la hembra correspondiente que en el tablero de BT y radio:

• 2 cabezales en los botones etiquetados como Vout. Esto potencia el resto de los tableros
• 3 cabeceras de las pastillas denominadas SCL / SDA. Este es el bus I2C para la TDA7439
• 3 cabeceras de las pastillas denominadas L2/R2
• 4 encabezados de las pastillas denominadas BT

El resto de las almohadillas se colocan en la parte superior para entrada de voltaje (de 9 a 12 voltios), dos entradas de audio (no utilizado en este prototipo, pero funcional) y la salida del sonido. Los cables que ves están allí porque no lo hizo comprar 4 de los condensadores de mylar 12 0.47 uf, por lo que sólo les puente para la prueba. No necesita añadir ningún cable a las tarjetas.

Lista de materiales

Sus lugares en el tablero de circuito están detallados en los archivos de eagle abajo.

• Reguladores de voltaje:
  • 2 X 7808
• Condensadores
  • 12 x 0.47 uF, cerámica o Mylar
  • 4 x 22 nf, cerámica o Mylar
  • 4 x 100 nf, cerámica o Mylar
  • 2 x 5.6 nf, cerámica o Mylar
  • 2 x 2.2 uf, tantatium, no polarizada
  • 2 x 100 nf, cerámica
  • 2 x 10 uf, electrolítico
• Resistencias
  • 8 X 47 K
  • 5 X 2.7 K
  • 2 X 5.6 K
• Circuitos integrados
  • 1 X TDA7439
  • 2 X LM456
• Cabeceras masculinas y femeninas
