Otro Arduino Boombox (2 / 4 paso)

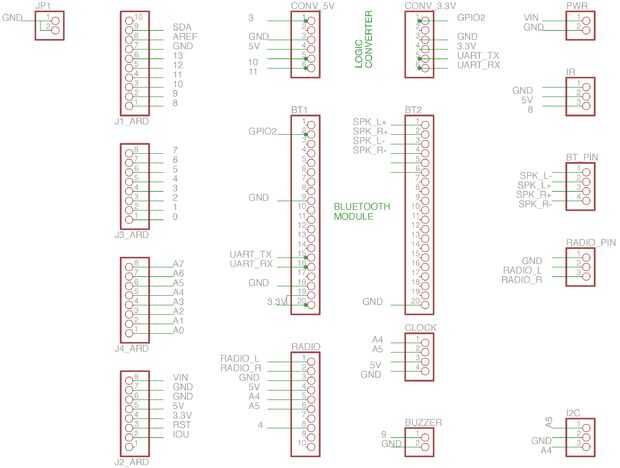

Paso 2: Diseño del tablero de BT y radio

El bluetooth que elegí es la tabla de desglose de Sparkfun RN 52. Es fácil de incluir en un diseño y todos los archivos de Arduino y documentación se proporcionan en la página de Sparkfun. Es un poco caro, aunque. Un tablero de arranque de Sparkfun que incluye el sintonizador SI4703 es utilizado en este diseño. Las bibliotecas y los comentarios también están disponibles en Sparkfun. Necesitaba actualizar el firmware de BT antes el diseño para que sea capaz de obtener los metadatos de música. Página Web del fabricante de la RN 52 proporciona las instrucciones necesarias y los archivos. El RN52 usa 3.3 voltios, y el resto de los dispositivos usa 5v. La página Si4703 en Sparkfun especifica que este dispositivo debe estar alimentado a 3,3 v max, pero la hoja de datos de Si7403 claramente dice que puede ser alimentado con seguridad hasta 5.5v. Entonces la potencia todo con las salidas de alimentación suministradas con la placa Arduino, y necesitaba convertidor de nivel para comunicar el BT con el Arduino. También es un tablero de arranque de Sparkfun. Usé un RTC Chronodot como un reloj.

El tablero se hace de macho encabezados para conectar las tablas de desglose. En la parte superior tienes headers para la radio y el BT, y entonces estos tableros de arranque de la soldadura. La parte inferior contiene el convertidor de nivel y el reloj. Tenga en cuenta que estos dos se colocan hacia atrás. Los cables que se pueden ver en la foto son dos errores ya corregidos, por lo que en la versión subida de esta placa no hay cables.

Dos 47 K resistencias w 1/8 * debe * colocarse en sus posiciones marcadas en la Chronodot. Son las resistencias de pullup para todos los dispositivos conectados al bus I2C. Al parecer, la radio tiene de enderezamiento que haría el trabajo, pero mi circuito no funciona sin las resistencias reloj en él.

También hay dos juegos de 8 cabezales macho en uno de los lados de la BT y dos juegos de 8 y 10 cabezales macho en el otro lado. Deben ser soldadas en la parte inferior.

Por último, la radio tiene un encabezado para conectar la antena.

Hay también mujeres en la parte superior. Coinciden con las cabeceras hombres que están en la parte inferior del procesador de audio, así que conectan.

También he añadido una piezobuzzer que suena cuando se presiona un botón y un control remoto.

Lista de materiales

• 2 x 47 K 1/8 W resistencias
• 1 x Junta Chronodot RTC
• 1 X piezobuzzer
• 1 x remote y sensor de. He encontrado uno de la imagen y el enlace en eBay por menos de $3. Utiliza la norma NEC. Hay muchos otros. Para hacerlos trabajar, puede hacer referencia a este muy útil instructable.
• 1 X convertidor de nivel bidireccional
• 1 x 52 RN breakout Junta
• 1 x Junta de arranque Si/403
