Otro cargador de Ipod de Altoids (4 / 5 paso)

Paso 4: cableado la tierra

Soldar un cable desde la salida del regulador (pin 3) y soldar al pin de uno de los puertos usb.

Tomar el alambre que suelda en el suelo (pin 2 del regulador) y soldadura al negativo de la batería.

OK ahora la parte confusa. Soldar otro cable en el negativo de la batería. Tome el extremo de ese cable no está conectado a nada y conectarlo al pin 4 del usb. Lo siento si esto suena confuso

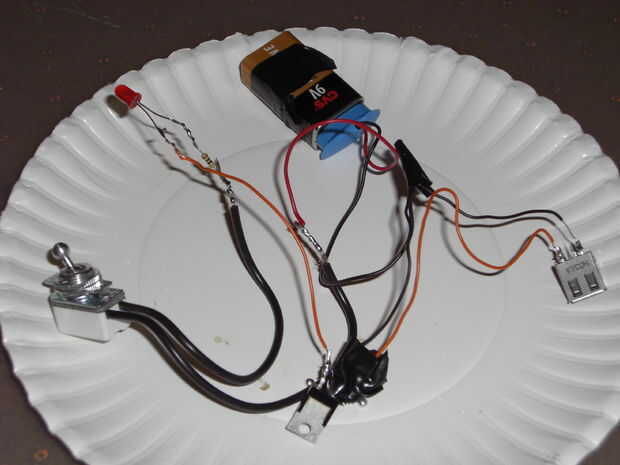

La imagen debe ayudar un poco.

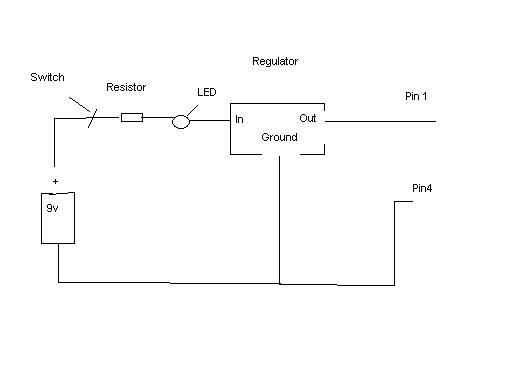

También trató de hacer un esquema de pintura
