(Otro) Cargador móvil solar con estuche impreso personalizado (3 / 7 paso)

Paso 3: el panel Solar

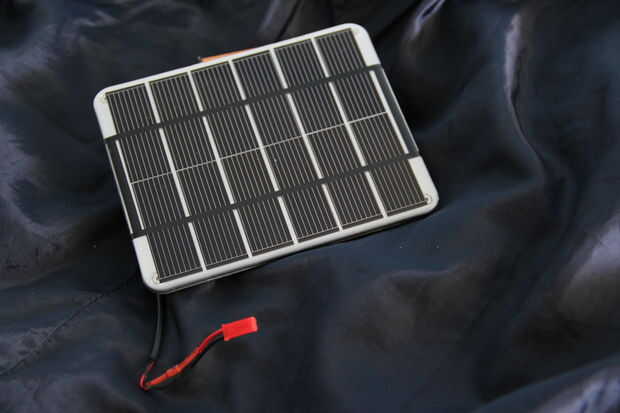

Este es el panel de solar 2W 6V de sistemas fotovoltaicos. Puede utilizar cualquier otro panel como salidas la tensión correcta de la placa del cargador. Junta de cargador solar de Adafruit puede tomar un máximo absoluto de 7V; Asegúrese de que obtener un panel que funciona a una tensión nominal de 6V.

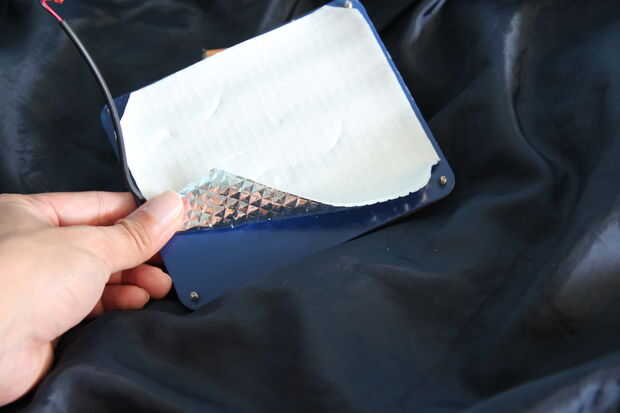

Aviso que pegué un trozo de la capa de aislamiento de espuma hoja detrás del panel. Recibí estas láminas de espuma de un almacén del dólar. No experto en transferencia de calor (devuelve la mayor parte de mis conocimientos a mi profesor), pero creo ayudará un poco con aislante el circuito detrás del panel del calor. Paneles solares puede calentarse bastante.

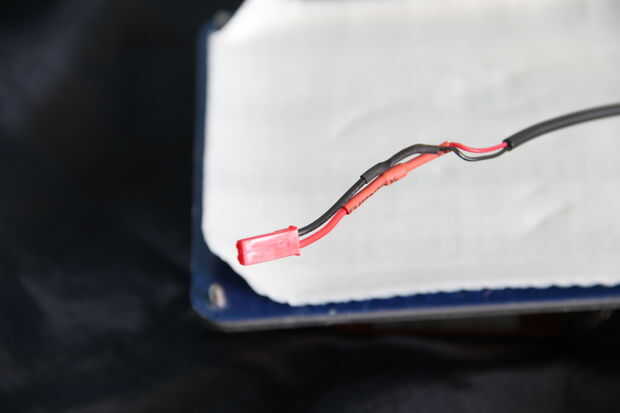

Supongo que tienes la habilidad para conectar los cables y protegerlos. Su no exactamente claro en el primer plano del conector, pero usted puede notar un abultamiento en el calor rojo encogimiento. Hay un diodo 1N5817 dentro de ella. Supuestamente es para evitar el contraflujo de corriente de la placa al panel. Pero pensé que el chip de cargador debe ser lo suficientemente inteligente como para hacer eso...

¿Olvidé mencionar Qué conector utiliza? Es un conector de 2 clavijas cheapy "JST" que puedes comprar en eBay. Usarlos para muchos proyectos; son super útiles.
