Paso 4: Tablero de la protección para batería de litio
***********************
El polímero de litio utiliza en este instructable es significado de RC de la manía. Es capaz de proporcionar 20C de descarga de corriente, que significa 20 * 5000mAh = 100A de corriente!! Si usted está utilizando baterías RC, tome nota que no tienen placas de protección, fusibles. Nunca les corta! Si son torpes y tienden a tientas electrónica, te recomiendo utilizar baterías de litio de baja descarga. Creo que usted puede conseguirlos fuera de eBay; generalmente están conectados con el conector un poco. El vendedor podría mencionar la existencia de la Junta de protección.
***********************

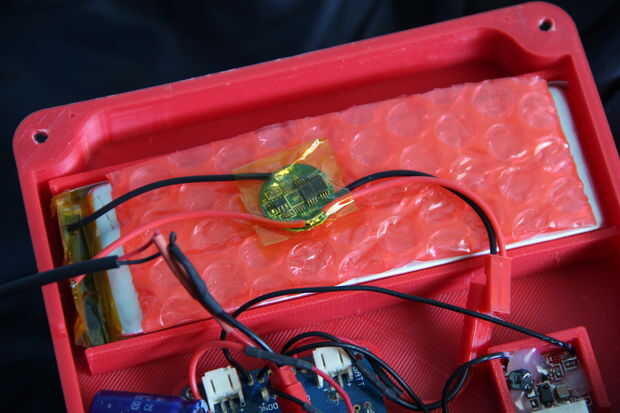

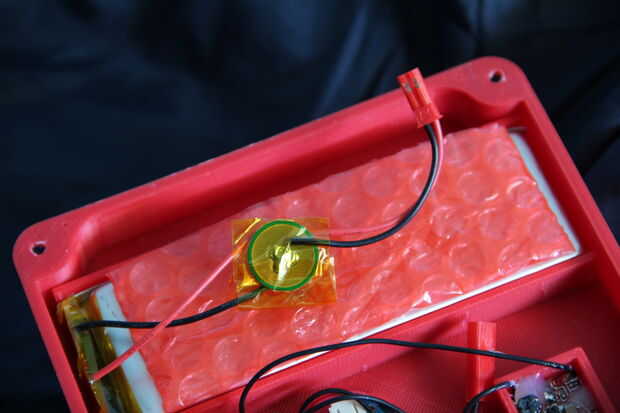

Con la Junta de protección, la célula se supone que es a prueba de corto circuito (no tome mi palabra para ella) de los terminales de salida de tablero de protección hacia adelante. ¿Nota la cinta de kapton cubriendo los bornes de la batería y la Junta de protección? Eso es para evitar un cortocircuito accidental de los terminales/contactos.
Además, la Junta de protección se supone para evitar una descarga de la célula por cortar en aproximadamente 2.8V. 2, 8V no es una tensión sana para pilas de litio, todavía, te recomiendo controlar cuantas veces te utilizará para cargar su teléfono celular. Un completo 3.7V 5000mAh célula tiene unos 18.5WhEntrada de energía; Si utilizas un smartphone grande, debe ser capaz de cargar completamente el teléfono totalmente 0% y todavía un poco más queda en la batería de litio (tras contabilizar las pérdidas).

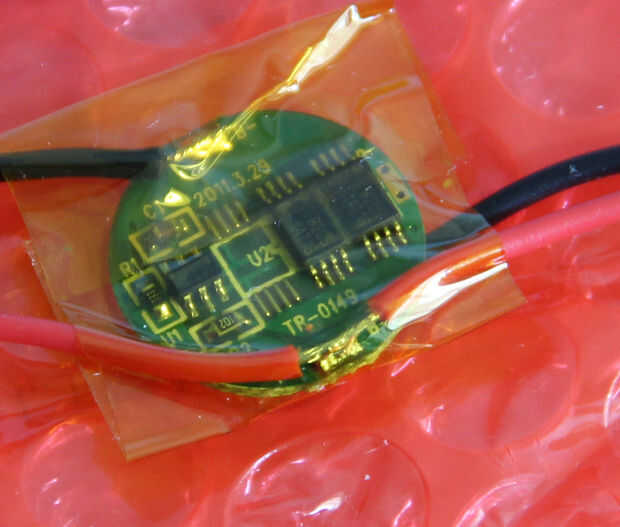

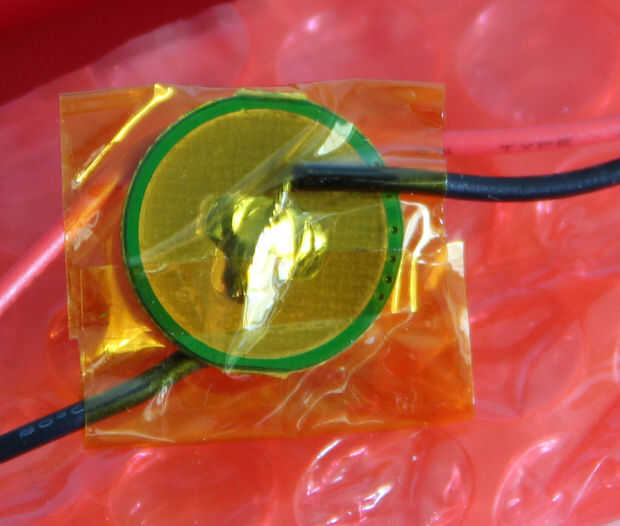

La Junta tiene "común" + ve terminales; la + ve de la batería y el + ve la salida son ambos conectados a este terminal. Mira las fotos para más detalle. Las conexiones de otras tarjetas de protección pueden ser diferentes.
