Paso 7: hecho!
He intentado reducir el número de componentes que necesitaba para hacer este cargador, sobre todo el caso. El panel 2W tenía un forro compuesto de aluminio muy resistente, eliminando la necesidad de poder diseñar e imprimir una tapa para el caso. El panel también tenía los pernos de montaje de cada una de las cuatro esquinas, permitirme Fije el panel con el resto de la caja.

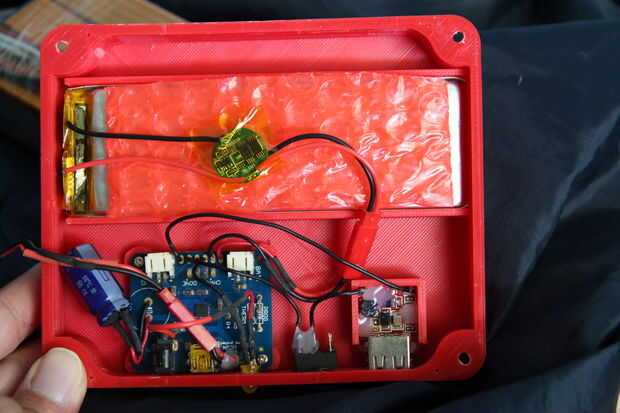

Hay sólo dos partes en el caso: las paredes (donde los puertos e interruptores están ubicados) y la parte inferior. Midiendo el espesor de los componentes electrónicos más gruesa, determina la altura mínima de la pared. Internamente, hice pequeños muros que rodean los principales componentes electrónicos y caliente había pegado en lugar.
La Junta cargador solar se enrosca en "separadores". La Junta cargador tiene agujeros de montaje para eso. La celda de polímero de litio cabe cómodamente entre las paredes que lo mantenga en su lugar. Hay también algún abrigo de burbuja sobre la célula para aislar y absorber los golpes.
Por desgracia no diseño este cargador a prueba de salpicaduras o impermeable en todo. Tal vez si fuera a hacer algo así, podría usar juntas de goma o silicona o lo que sea para sellarlo.
Su un poco abrupto, pero hemos llegado al final de este instructivo. ¡ Deje sus comentarios o sugerencias! Gracias por leerme!
