Otro cartón robot-aspirador controlado con Arduino (20 / 21 paso)

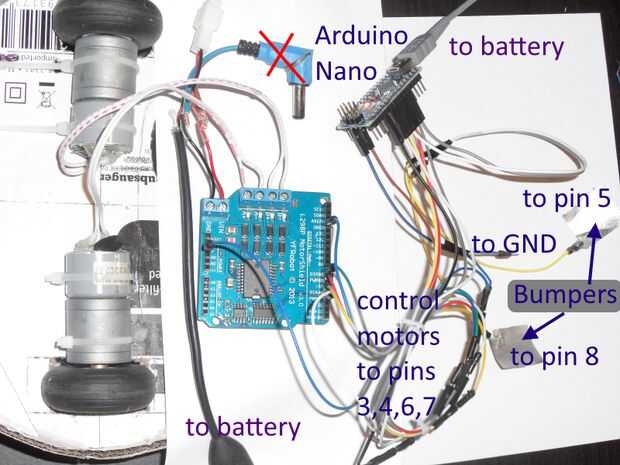

Paso 20: Usando Arduino Nano

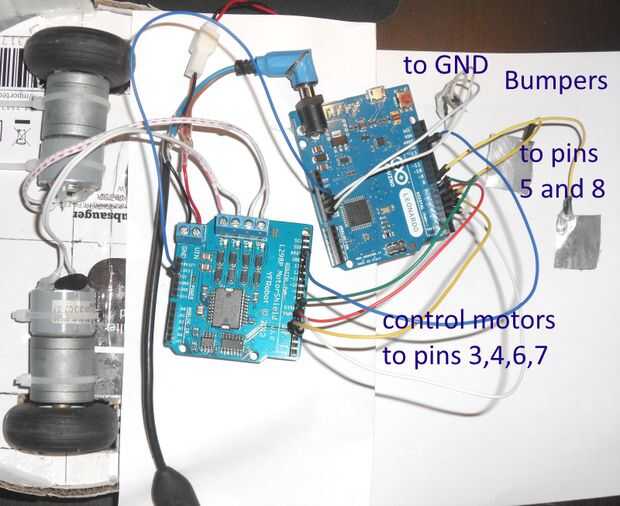

Protector de motor puede conectarse a la placa Arduino con los alambres. Sólo tiene que conectar a raíz de los contactos entre Arduino y protector de motor: 3, 4, 5, 6, 7, 8, GND, + 5V

de la forma:

PIN GND de Arduino está conectado al pin GND en protector de motor,

PIN de 5V de que Arduino está conectado al pin de 5V de protector de motor,

PIN que 3 Arduino está conectado a la clavija 3 en protector de motor,

PIN que 4 Arduino está conectado al pin 4 de protector de motor,

etc.

Por lo que es posible utilizar dicha junta como Arduino Nano - que es más pequeño que el protector de motor.
