Paso 8: Información de tablero

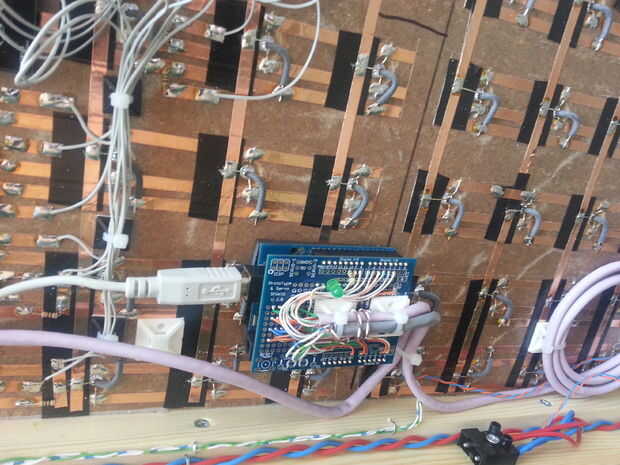

El escudo había conectado un cable CAT5 que corté por la mitad a los controladores de la parte superior e inferior.
Aquí está una lista de las conexiones del ATMega328:
Pin 1 = puesta a cero vía un resistor de 10K a + 5v
Pin 2 = RX
PIN 3 = TX
Pin 4 = datos en rojo
Pin 5 = datos verde
PIN 6 = datos para arriba azul
PIN 7 = VCC
Pin 8 = GND
PIN 9 = OSC1
PIN 10 = OSC2
PIN 11 = fila de datos hasta
Pin 12 = datos rojo
PIN 13 = datos verde
PIN 14 = datos azul
PIN 15 = fila de datos abajo
Pin 16 = Debug
PIN 20 = AVCC
PIN 21 = AREF
PIN 22 = GND
PIN 23 = habilitar
PIN 24 = reloj
Pin 25 = cierre
PIN 26 = claro
PIN 27 = SW1
PIN 28 = SW2
SW1 y SW2 conectado a tierra y en alto con una resistencia de 10K a VCC cada.
Tienes que tener el interruptor activado para permitir que se ejecute en modo autónomo o modo conectado PC.
Ahora bien, si usted sigue la cuenta que tengo un problema, utilizando el método de escudo me dio otro 62 juntas dando este método un total de 4286 articulaciones, más 3 en el interruptor, más 4 en la extensión de la USB
Así que posiblemente 4293 empalmes de la soldadura :-)
Hemos terminado!
Oh, no cuento las conexiones aquí porque todos ellos fueron prensados ;-)
