(Otro) Fuente de alimentación de 5V regulada (1 / 7 paso)

Paso 1: materiales

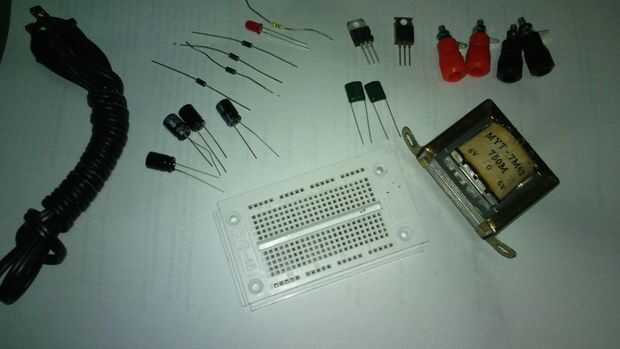

Recoger los materiales. La mayoría de los materiales utilizados para este tutorial son muy fácil de encontrar debido a son componentes pasivos y son realmente baratos dondequiera que usted compra.

Aquí es una aproximación de cuánto se gasta para este proyecto:

Regulador de voltaje 7805 y 7905 = P30
Caso = P50
Centro aprovechado transformador (6V-0-6V 750mA) = P150
Cable de CA = P20
x4 diodos 1N4001 = P5
Electrolítico 470uF condensadores (negro/azul los) x2 (cualquier valor mayor que 10V) 0.1 uF x2 (cualquier valor mayor que 10V) = P25-30
Los cables de puente = P20
Protoboard (para prueba) = P70
Interruptor SPST 50V = P30
Enlace mensajes = P50
TOTAL: P455!

Si se requiere o desea colocar en una placa:

Soldadura plomo (comprarlas que estan en los tubos) = P25
Soldadura arma (incluso una disponible) = P100
Cloruro férrico = P30
Presensitized PCB = P70
TOTAL:

P455 + P225 = P680
