Paso 3: simulación

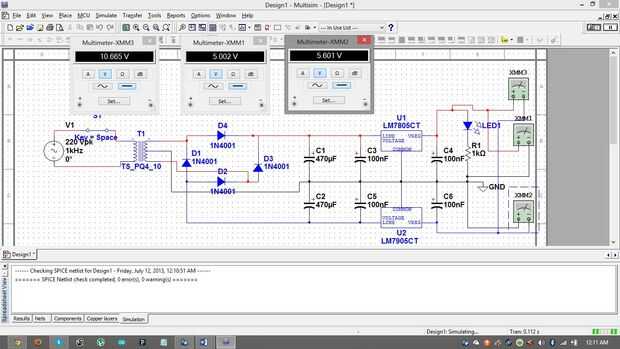

De la foto de arriba, podrás ver la primera parte que es la señal de AC de 220V en el transformador. En este paso, en realidad están convirtiendo un voltaje de 220V AC en una señal de AC de 6V. Esto se hace por el transformador dependiendo de su número de vueltas. La mayoría tienen etiquetas para no tener que preocuparse tanto.
La siguiente parte es el rectificador de onda completa usando un puente de wheatstone. Esta configuración recitifies o corta la señal en dos partes, positiva y negativa. Esto se hace ahora por los diodos formando un circuito puente-como.
Condensadores C1 - C4 actúa como limpiadores de la señal. ¿Que significan? Hacen la señal más suave por lo que una vez que llegue a los reguladores, sean capaces de convertirlo más fácil.
Por último, C5-C6 actúa como eliminadores de ruido como que quitan el ruido de las tensiones de salida. Además, el LED actúa como indicador.
Tomar la tensión en el nodo positivo y tierra, se recibe + 5V y - 5V para negativo y tierra. Una vez las tensiones en el nodo positivo y negativo, usted deberá leer más como +-10V dependiendo de cómo se utilizan sus sondas.
Nota: Esta simulación se realiza utilizando Multisim. Se puede descargar gratis buscando en google. Se utiliza sobre todo para los estudiantes para las simulaciones como medida de precaución para no dañar ningún componente electrónico antes de un experimento.
