Paso 1: El diseño
Yo NO tenía experiencia en tales máquinas. Me sólo gustaban mucho. La única máquina de CNCish que había construido en la época era una devanadera de la bobina (basada en Arduino), con auto-travesía de la bobina y bobina (por supuesto) contador. No hay eje, steppers ni servos, no cuestiones de precisión del pórtico, no G-Code, no nada! Fue un comienzo limpio!
El primer diseño tuvo que ser cambiada en el proceso (que es totalmente malo a veces) pero al menos fue a primera vista. El "pórtico", por ejemplo, ha cambiado 3 veces desde entonces (imágenes en pasos)...
Como puede ver en las fotos es un proyecto muy económico (al país). Controladores de ejes se compran a 1,50€ por ejemplo. Pero permite ser más precisos:

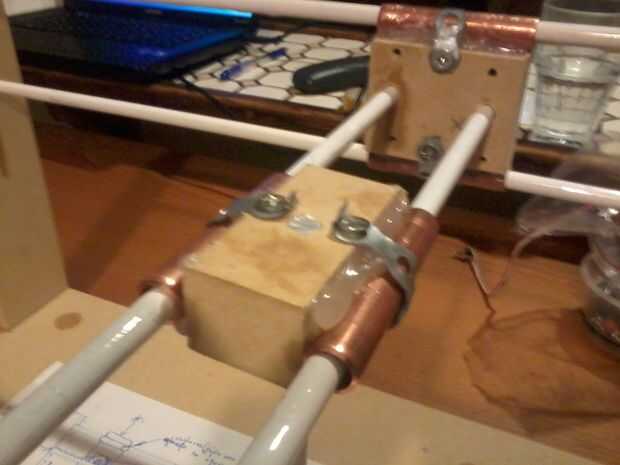

Controladores de ejes (blanco no pipa - "απλή ντίζα" en griego - ninguna traducción inglés que lo conseguí en una tienda de pintura) 1.50€ por metro necesita 2 metros por 3 €

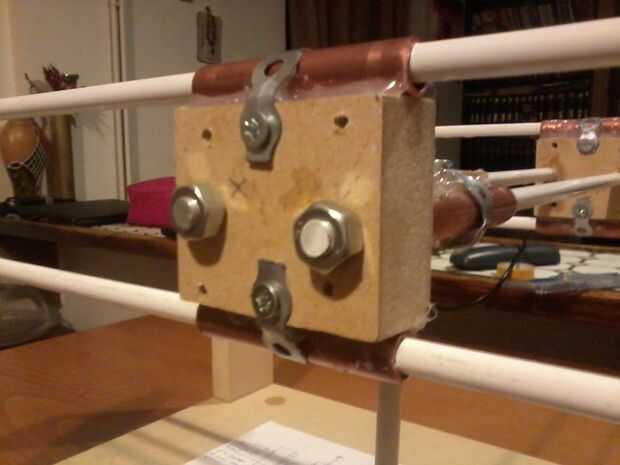

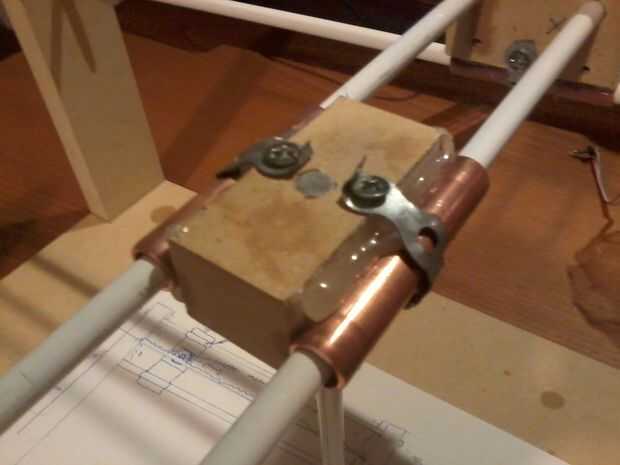

Tubo de cobre utilizado para plomero trabajos (12mm de diámetro de outter) 2,90 € por metro
Ser necesario sólo un metro y tenemos suficiente para al menos otro construido!

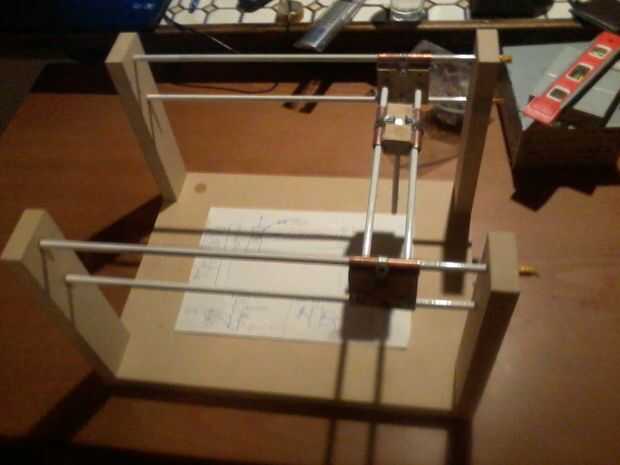

Marco de Base de madera MDF unos 10 €
Todos los tornillos y todo lo necesario (y se muestra en las fotos) son cosas que un aficionado promedio tienen ahí. En otro caso pueden ser fácilmente encontrados en tiendas de pintura y fontanero (esta cinta "τσερκοταινια" en griego - por ejemplo - que no tengo ni idea sobre su nombre en inglés-).
Por lo que la suma para el marco es de 15,90€. Podría ser más barato si había substituido la madera con papel de aluminio o algo, pero ser funcional era una expectativa...
