Paso 4: Flujo de trabajo para computadoras basado en CNC DIY
Hay una palabra para el software de grabado de pequeño tamaño, fácil, fácil de usar (aunque no está pensado para tal uso): INKSCAPE!!!!!! Sí el Inkscape. Lo puedes encontrar aquí http://www.inkscape.org/en/ y es libre y código abierto (no podría preocuparse por esto).
Es un programa que permite dibujar libremente con un "lápiz", usted consigue algunas líneas rectas, algunas curvas líneas, polígonos, círculos, vamos a utilizar reglas para hacer formas perfectamente medidos, puede voltear cosas, cosas a ser tratadas como una sola entidad, aaaaaand... del grupo.. .it es extensible!
¿Y qué? ¿EH? Ampliable significa que se pueden escribir plugins para él... Algunos buenos escribieron algunos plugins para exportar cualquier cosa dibujado en él a g-Code (código de g es utilizado por controladores de CNC para mover las máquinas y hacer su trabajo). He encontrado estos 2 plugins hasta ahora. El primero es Gcodetools. Usted puede encontrarlo e instalarlo aquí (clicky).
El segundo se encuentra aquí! Sí, su una página de Instructables! El primero que leí sobre este tema!
Así que, ¿por qué funciona?
Inkscape puede parecer como Paint de Windows pero no lo es. Realmente es mucho mejor que la pintura (como cualquier cosa es mejor que Paint). Eso es porque cada línea se dibuja (ya sea recto o no) se traduce en vectores. Si usted se pregunta por qué se enseña álgebra lineal incluso en las clases de bartender puede ver por sí mismo. ES MUY ÚTIL!
Si guarda una imagen de Inkscape puede ver es un fichero *.svg. La extensión svg significa Scalable Vector Graphics y se puede leer sobre este formato aquí. Incluso puede abrir un fichero *.svg con "notepad" y básicamente es texto!
Por lo tanto, los plugins como Gcodetools traducir este texto instrucciones para dibujar los vectores descritos. Permite la alabanza para los chicos que hacen esas cosas y mantuvo (legalmente) el presupuesto para software CAD/CAM a un sorprendente 0€!!!!!!

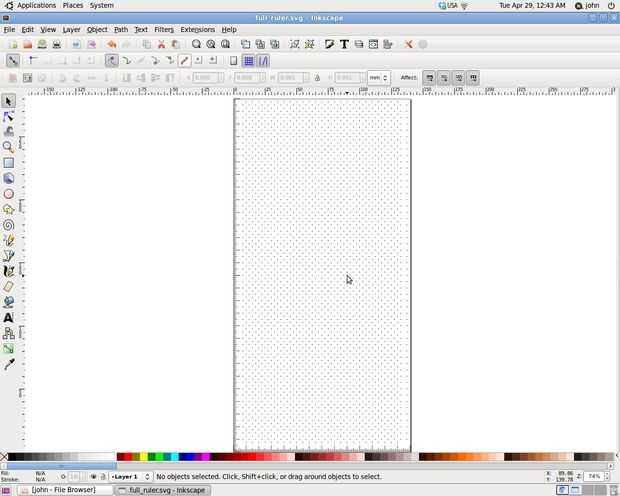

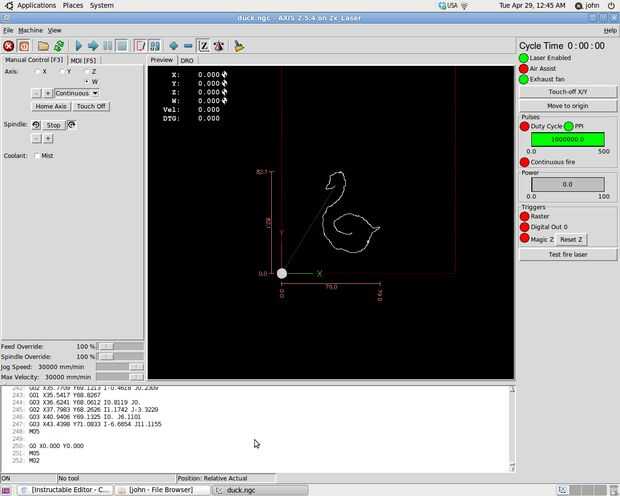

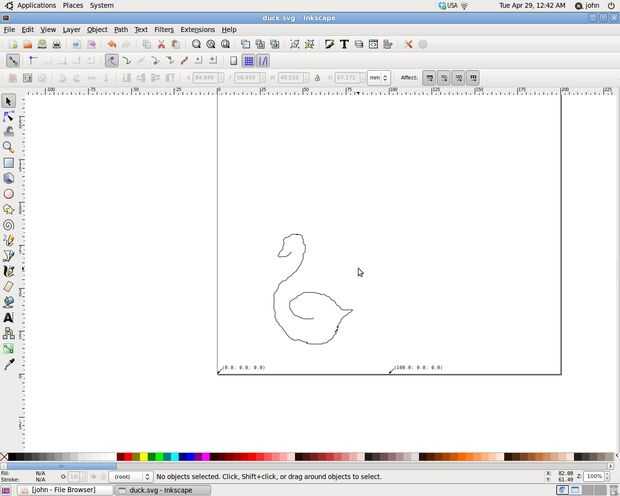

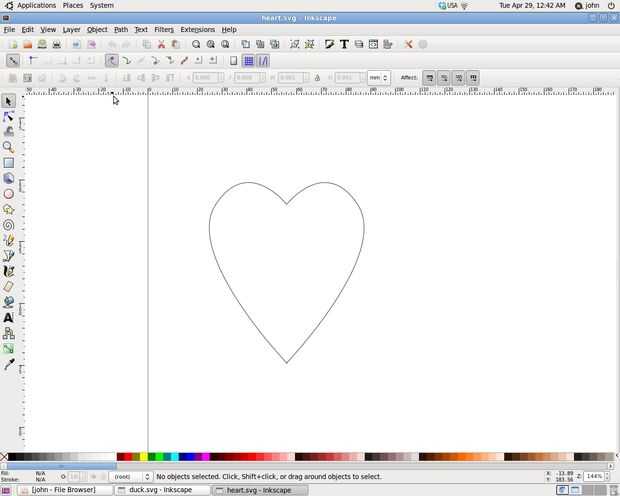

Las imágenes muestran cómo algunos dibujos (un pato, un corazón y una cuadrícula para grabar a la cama de la máquina para la colocación más exacta) pueden ser abiertos por programa LinuxCNC. Cuenta que incluso el pato 250 líneas de gCode. Repensar sobre ese demo de línea Mach3 50...
