Paso 1: Diseño de circuitos y lista de piezas

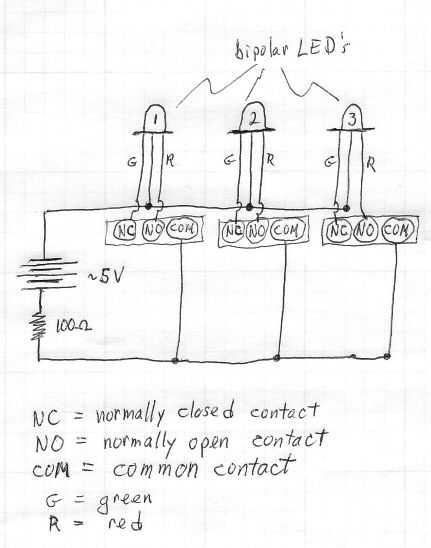

El diseño del circuito es bastante simple.
Estos interruptores reed particular tienen 3 contactos tornillo; normalmente abierto, normalmente cerrado y un terminal común. Este diseño permite un LED bi-polar alternar entre rojo y verde. No me gusta la idea de usar un solo estado LED para indicar el estado de la puerta y el LED de estado para indicar el estado opuesto. Ninguna luz puede también significar que la energía está hacia fuera o un cable está roto y la puerta está abierta.
Los LEDs, interruptores y un pack de 10 resistencias de 100 ohmios bajo costo $20. Usé un viejo transformador del cargador celular nominal de 4,5 voltios y 5W. Alternativamente, se podrían utilizar 3 pilas AA, C o D para proporcionar 4,5 voltios. La resistencia era soldada al cable positivo de la salida del transformador que luego se conecta al borne común de cada interruptor. Si su proyecto tiene las puertas más o menos, no hay problema. Cada interruptor/LED está conectado en paralelo y potencia muy baja de uso de los LED. La resistencia utiliza la mayor parte del jugo. El transformador (montado en el garaje) se comprobó con un Kill a Watt que mide el consumo de energía de 2,5 vatios. Que trabaja a 1.8 kW-hr por mes que cuesta unos 20 centavos de dólar.
Lista - de piezas Express - http://www.parts-express.com de piezas
número de pieza Cantidad Descripción de la parte del------
1---4, 5V DC a transformador (mi cubo de piezas de repuesto)---n/a
120 pies---cable de teléfono, 4 conductor (mi repuestos bin)---n/a
1---100 OHMIOS 1W RESISTENCIA ININFLAMABLE---003-100
3---ASAMBLEA DE INTERRUPTOR DE LÁMINA Y EL IMÁN---060-207
3---BIPOLAR TRICOLOR 5 MM ROJO/VERDE LED---070-055
