Otro más inútil máquina jamás (5 / 5 paso)

Paso 5:

6. una vez que junté las piezas que empecé los componentes de cableado:

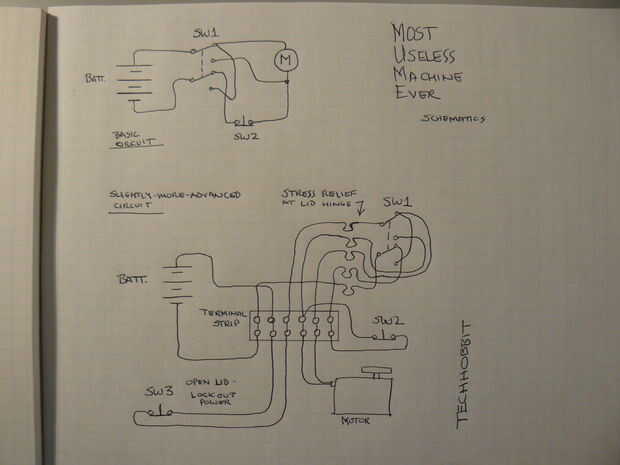

Ver el esquema. "sungam3D", en Instructables, ofrece un bonito flash/esquema/análisis de este circuito; Aquí hay otro link para el mismo dibujo:
http://9x20lathe.blogspot.com/2010/01/Components-and-Schematic-for-Useless.html
No lo haré aquí, pero yo sugeriría usted estudia el cableado, aprende y entender cómo funciona el circuito.

Puede que dar marcha atrás a los conductores del motor para conseguir que gire la palanca de la derecha dirección hacia fuera, y después de nuevo en.
Creo que su más fácil si usted tira lata 6, 5-6 pulgadas cables y soldarlos todos en el interruptor DPDT y toma cada uno a su lugar en la banda terminal. Esto tiene mucho de mirar hacia adelante y hacia atrás desde el esquema hacia el interruptor para asegurarse de que usted la tiene atada con alambre derecho.

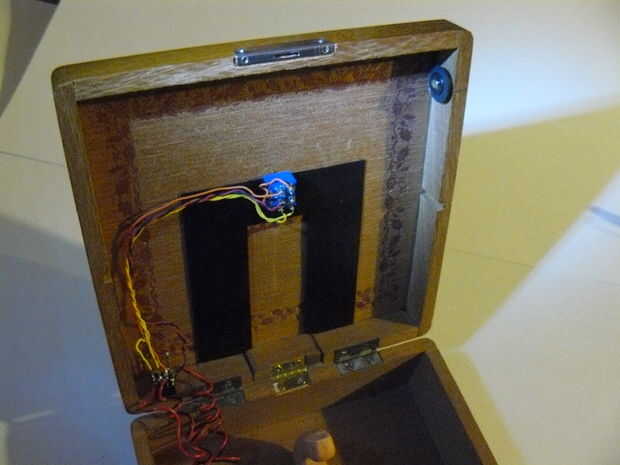

7. recomiendo cortar la escotilla en la tapa antes de taladrar el agujero para el interruptor. Si necesita hacer ajustes puede colocar el agujero un poco en cualquier dirección para asegurar que la palanca lo contactará en apenas el punto derecho. O perforar y montar el interruptor superior y entonces planear el montaje del motor para ser un poco ajustable, utilizando tornillos de madera poner en a través de la parte inferior. Cortar una pequeña escotilla de mi superior de la caja en lugar de tener la tapa semiabierta como algunos MUMEs. Mi diseño requiere que añadir una bisagra para esa pieza media, sólo caería hacia fuera porque las dos bisagras originales estaban fuera de la escotilla de la corte.
Entonces descubrí curf (boquete a la izquierda del corte) era lo suficientemente amplia como para que la escotilla caería en el cuadro que más me ha gustado, algo estéticamente desagradable. Así que finalmente decidí cortar un patrón de fino plástico negro de una bandeja de ensaladas de comida rápida. Esto consiguió pegado dentro de la tapa superior, una apoya el nivel de la escotilla con la tapa.

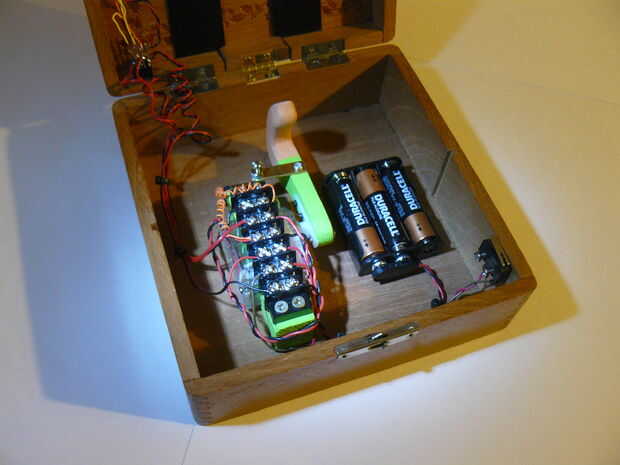

8. no tengo el trozo de cable de cinta que había previsto para realizar la transición de los cables de la tapa en la caja. Estos cables conseguirán doblados cada vez que se abre la tapa para admirar las entrañas industriales ingeniosas! Utilicé un zócalo DIP de 8 pines como una regleta mini - pero no me gusta todo... tienes que encontrar esa cinta cable...
9. cuando la palanca del dedo se retrae, debe golpear el interior micro interruptor que rompe el poder del motor y detiene la palanca de continuar a lanzó el fondo de la caja. He intentado con un clip al principio pero encontró que era demasiado débil. Después de algunos ciclos de la palanca el clip fue doblado y no detener la palanca antes de lleguen abajo. Solución: excavación en la caja de la chatarra, encontré una cinta rígida de bronce, aproximadamente 1/16 x 1/4 pulgada. Corte a la longitud adecuada, aproximadamente de una pulgada, el agujero taladrado ambos extremos. Consiguió montar la palanca y un tornillo de máquina pequeño y dos tuercas en el otro extremo le permiten ajustarse. Ajustando la longitud del perno, es controlar el tope de la palanca.
10. montar la seguridad de bloqueo Interruptor micro hacia el lado delantero derecho, en la caja principal, con su palanca justo arriba del labio de la caja. En el punto de coincidencia en la tapa, aseguró tres arandelas de goma fina. Después de trastear un poco con él, funciona.

¿Nadie está todavía conmigo? ¿O esto es sólo un montón de techno-psycho-babel?

Cosas haría diferente y todavía podría:
Utilice el cable de cinta.
Añadir una fuente de energía.

... y, si usted está todavía conmigo, déjame saber qué piensas de estas ideas!
Siguiente:
(1) ¿Me gustaría intentar un doble MUME, un MUMEMUME? en el que dos dedos/palancas venga y set/reset, el interruptor de parada de ambos lados... como un interminable MUME! Estoy muy emocionado por esto! Pero ¿por qué dejar a las dos, ¿por qué no tres o cuatro que un round robbin de mutuamente encender y apagar?
(2) estoy trabajando en una serie de interruptores MUME que puede poner en/sobre interruptores de luz de pared, aparatos e interruptores de encendido aun automóvil - serán MGMEs más verde máquinas jamás. Piense en la energía que podríamos ahorrar, cómo respetuoso todos podríamos si tenemos éstos en toda nuestra energía activando dispositivos: en cuanto lo enciendes, el MGME instantáneamente lo apaga!
Ni que decir, yo estoy muy emocionada!
