Paso 12: Quad Gun Blaster, montajes del tren de aterrizaje y otros detalles finales
PISTOLA CUÁDRUPLE BLASTERS
Los blasters de pistola cuádruple superior e inferior consisten en tres componentes principales; montaje del arma semi circular, el 4 cuatro pedazo de cañones y el receptor de la pistola.

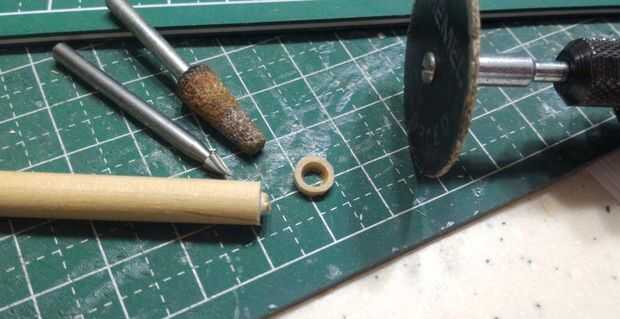

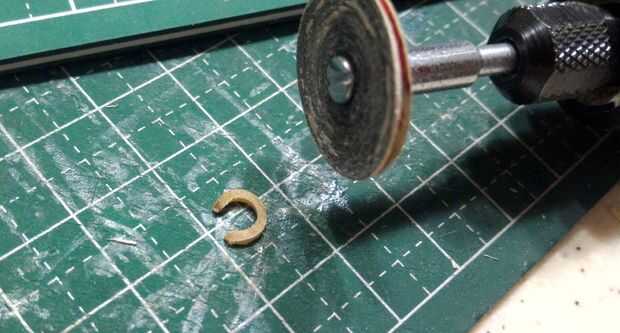

El pistola semi circular de montaje fue creado utilizando los mismos pasos en la fabricación de los escudos de calor circular. Un agujero fue perforado en el extremo de la espiga y rodajas finas utilizando un accesorio de la rueda de corte regular. El pistola semi circular de montaje se terminó utilizando un accesorio fino lijadora de disco con una herramienta de la moto.

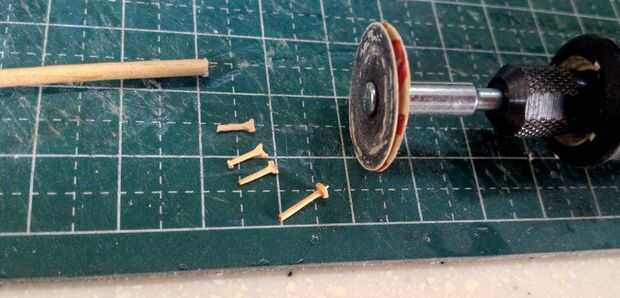

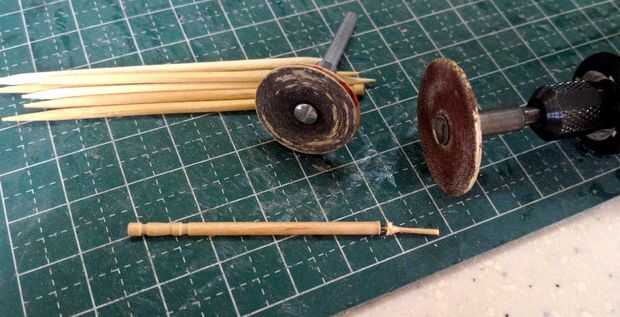

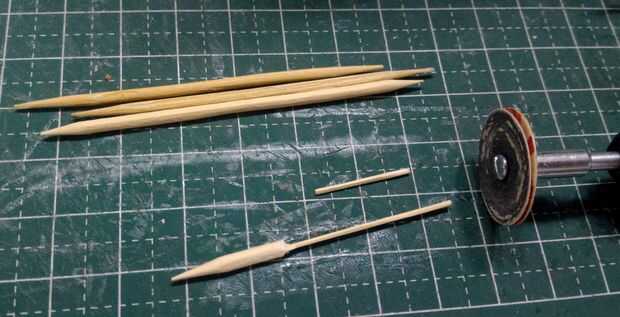

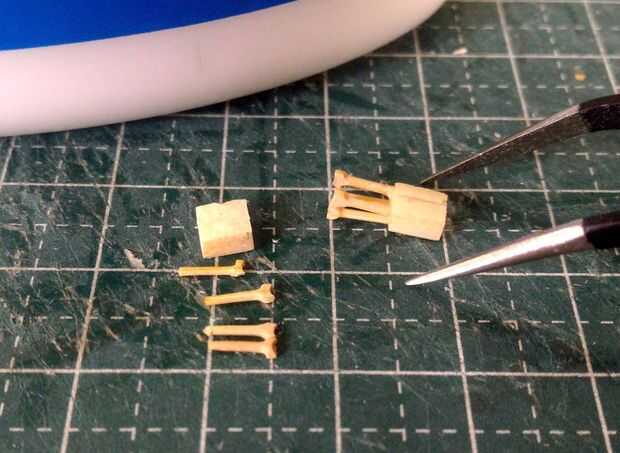

El cuádruples cuatro cañones eran de fino formadas escarbadientes con el extremo más ancho en rodajas utilizando un accesorio de la rueda de corte regulat. La forma de media luna de cada uno de los extremos del cañón cuando utilizando un accesorio fino lijadora de disco.
Receptor de la pistola se hizo de un palito pequeño desecho laminado. La pistola barriles estaban pegados, uno en uno en un extremo del receptor. La Asamblea completa quad blaster fue fijada a un lado se seque por completo.
MONTAJES DEL TREN DE ATERRIZAJE
Junto a los barriles del arma, los puntales del tren de aterrizaje eran semejantemente las partes más pequeñas de la construcción. Otros componentes principales de las Asambleas de aterrizaje eran los conectores de pad de aterrizaje circular y el montaje de puntales de aterrizaje rectangular.

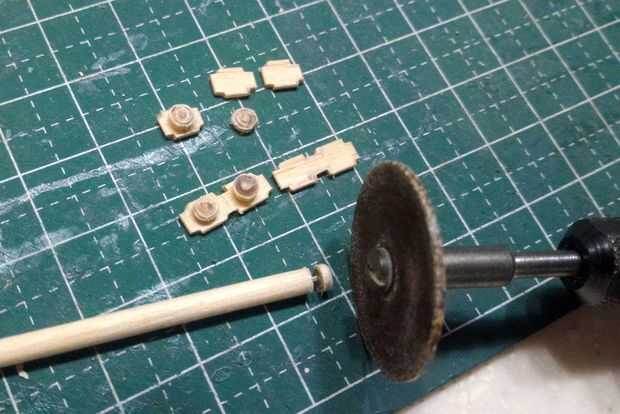

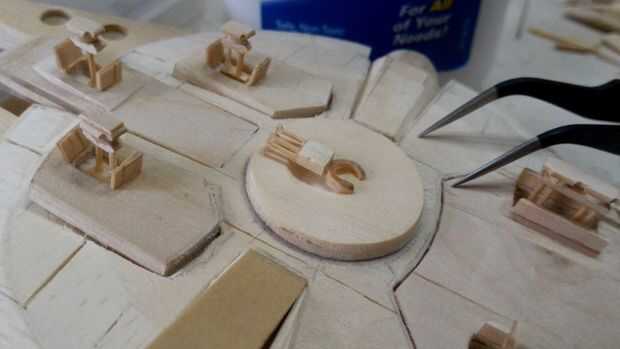

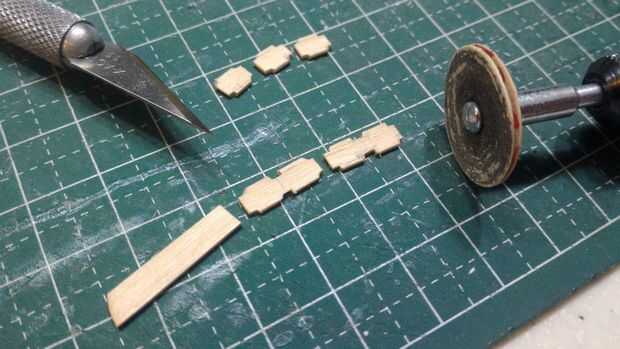

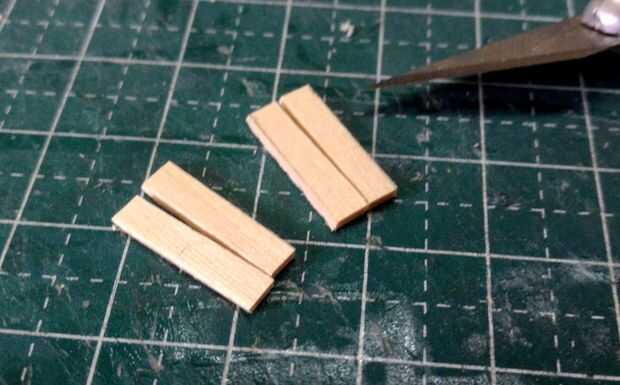

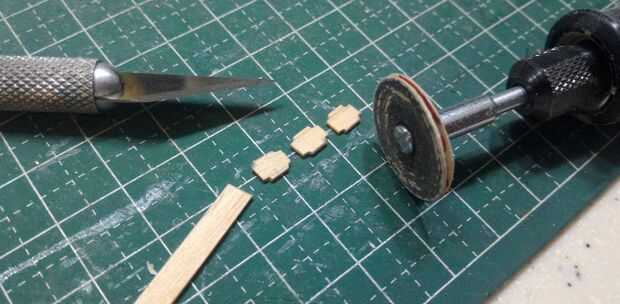

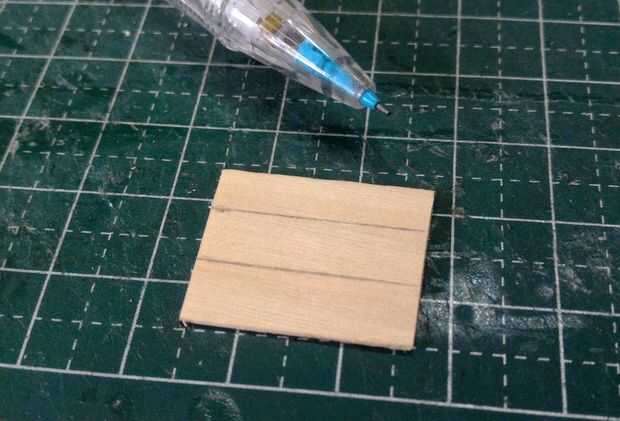

Comencé con la fabricación de los cojines del aterrizaje del palitos bajalengua-tamaño de chatarra. Las imágenes muestran que el 3 tres de las pastillas fueron en forma de cruces amplia rectangulares y las pastillas traseras 2 dos cruces rectangulares Unidas entre sí. Utilicé una lijadora de disco fineza para corte muescas en los extremos de cada pieza rectangular.

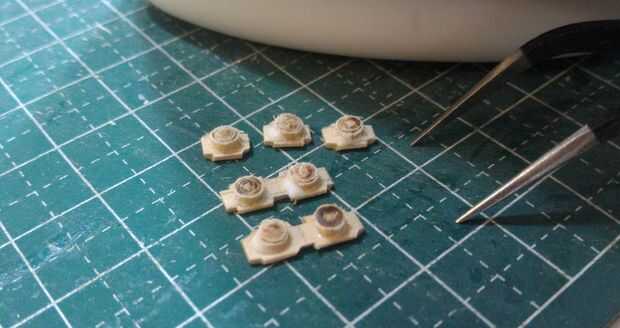

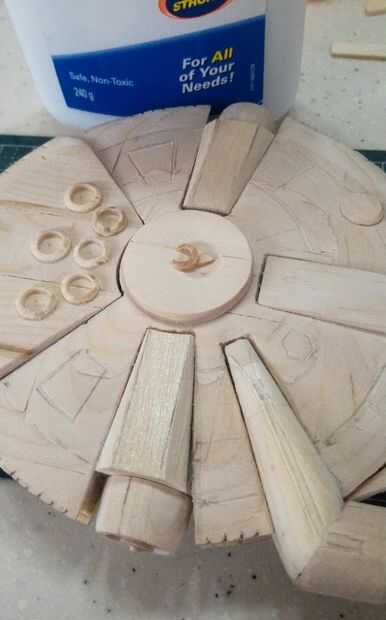

Los conectores de pad circular aterrizaje eran rodajas de clavijas pequeñas, disponibles en el mercado.

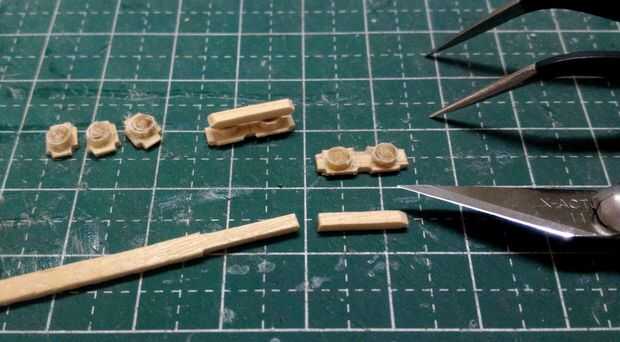

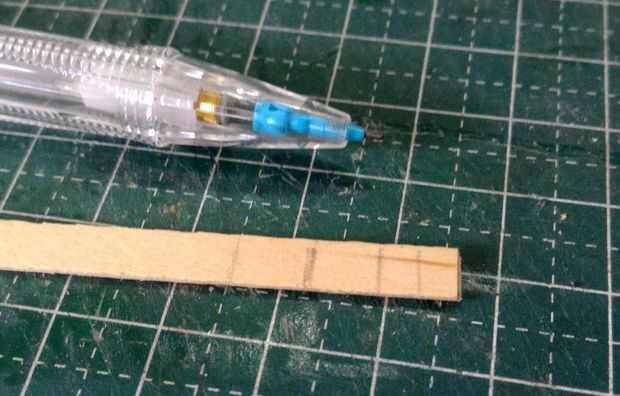

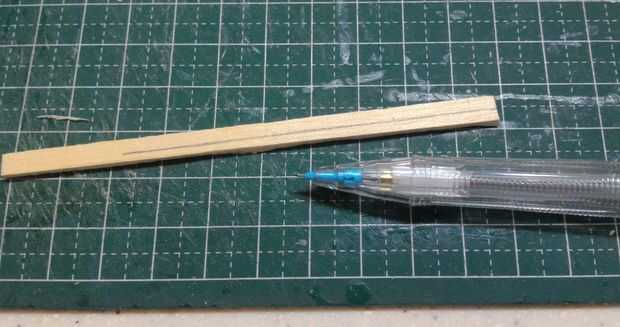

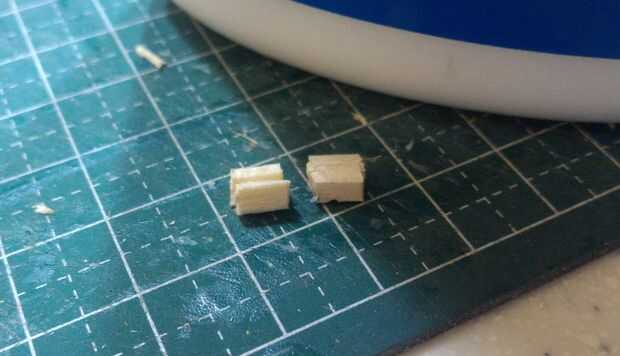

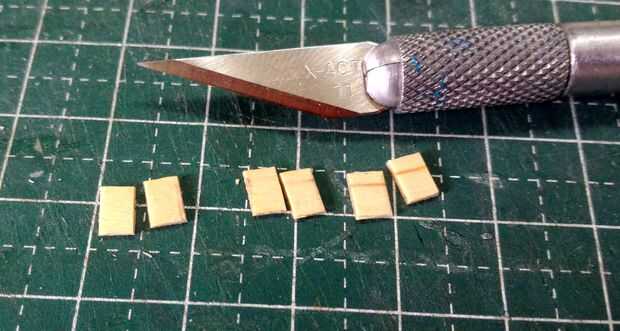

Los montajes del puntal de aterrizaje pequeña, rectangular eran de desecho, agitadores de café madera, corte en tamaño con un cuchillo x-acto.

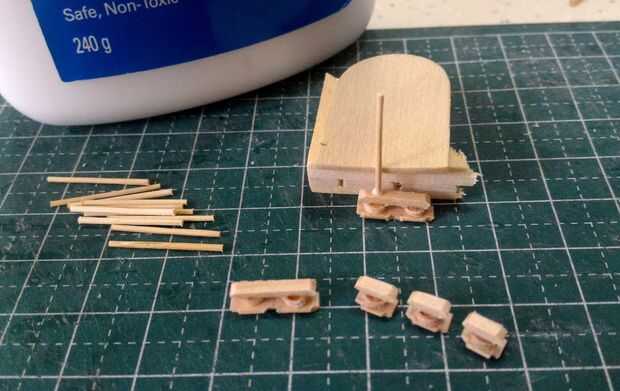

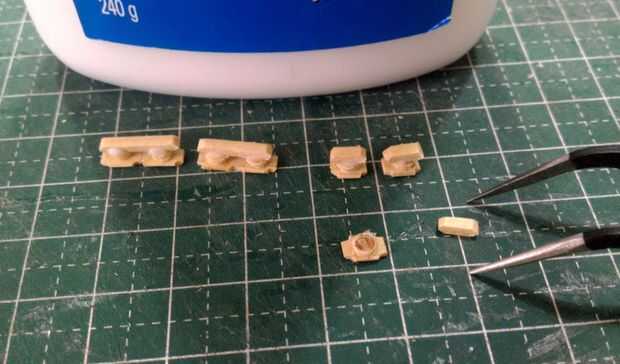

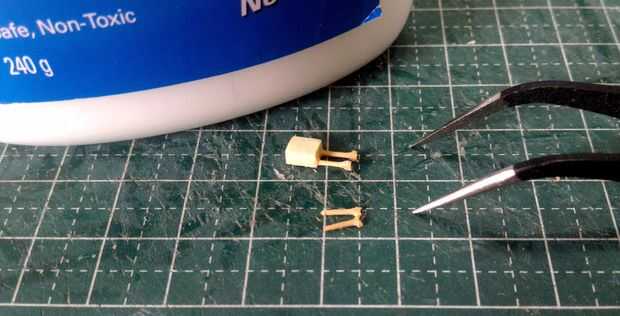

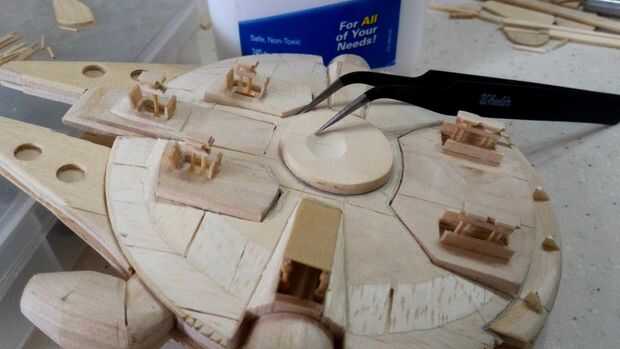

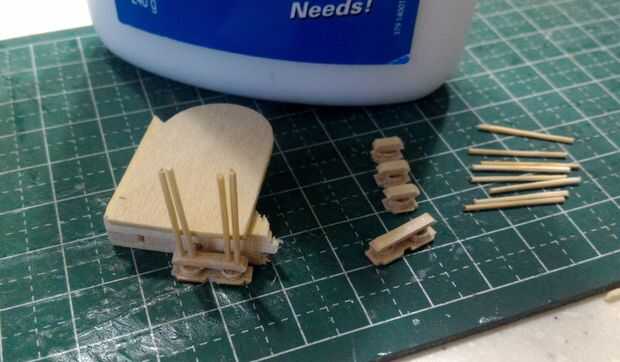

Los conectores de pad circular aterrizaje primero estaban pegados en la parte superior de cada aterrizaje con los puntales de aterrizaje rectangular Monte pegado después de. Cada puntal de aterrizaje estuviera pegado, un par por aterrizaje cojín (excepto para el frente, medio de aterrizaje que sólo tiene un puntal).
RAMPA DE CARGAMENTO
La rampa de carga consta de tres 3, componentes minúsculos; la rampa, al lado, montajes del puntal y las barras de carga cilíndrica de carga.

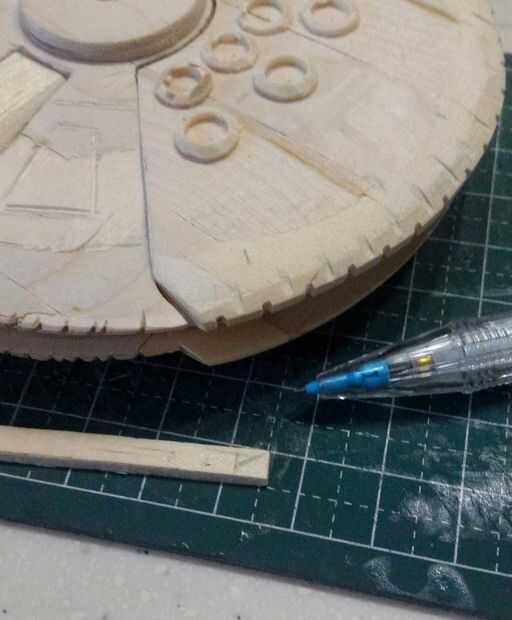

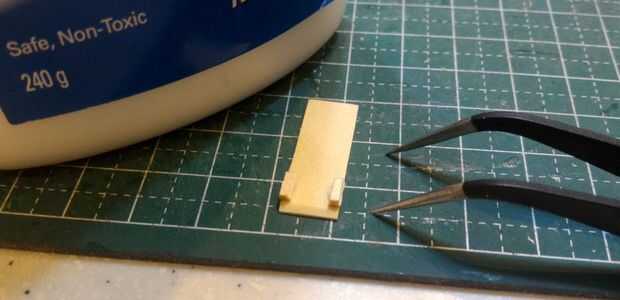

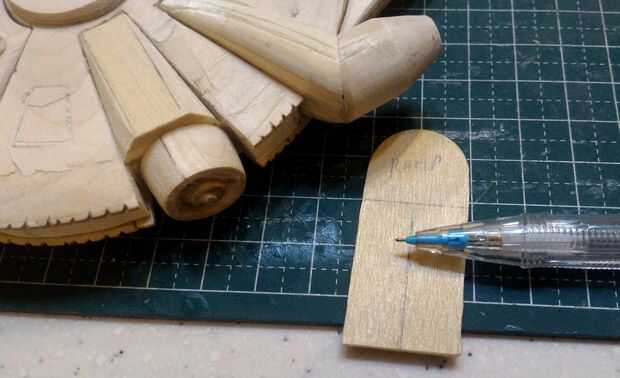

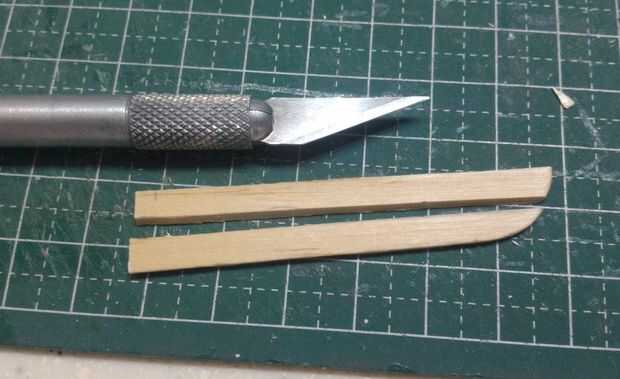

La rampa fue hecha de chatarra, palito depresor de lengüeta de tamaño. El tamaño de la rampa fue modelado después de la separación del corredor de acceso a estribor, inferior.

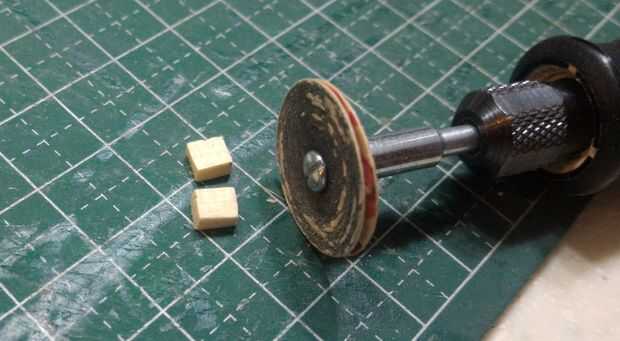

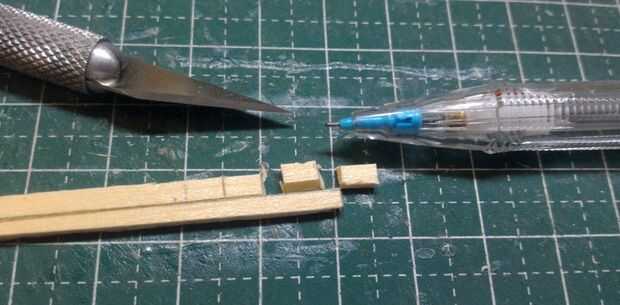

El 2 dos, pequeño carga puntal eran de montajes de palitos de repuesto, corte con un cuchillo x-acto.

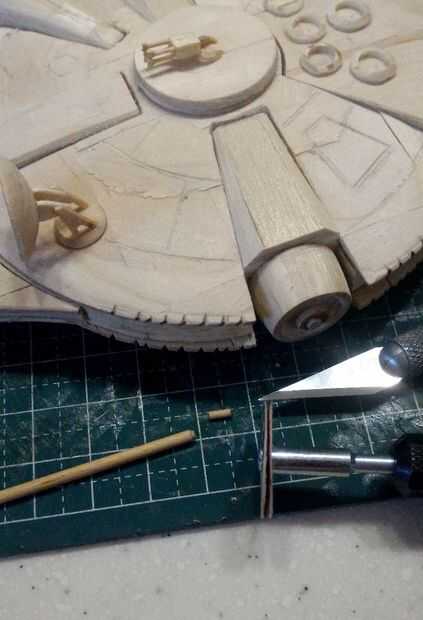

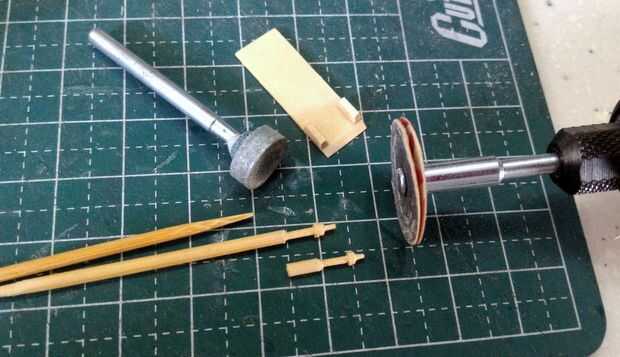

Los puntales de carga cilíndrica de dos (2) eran de palillos de madera cortado y formado con un carburo de silicio #85602 pulido de piedra y un accesorio fino lijadora de disco.
El puntal de carga monturas estaban pegadas a los lados del final de la rampa. La rampa y puntales de carga fueron fijados a un lado hasta que el tren de aterrizaje fue instalado. Esto era asegurar que la altura de la rampa es igual a la altura de la Falcon en el modo 'aterrizado'.
COMPLETAR EL MODELO

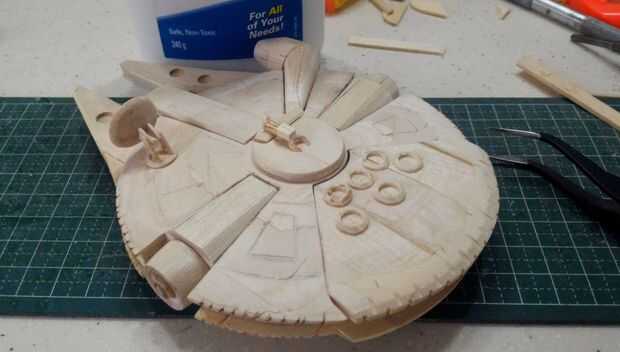

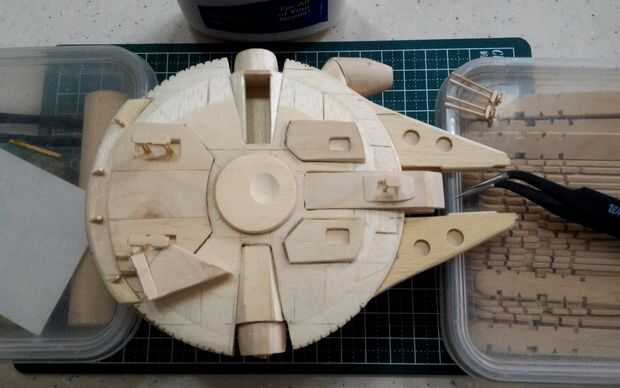

La Asamblea final comienza con la instalación de la Asamblea de blaster arma superior con el casco superior del halcón.

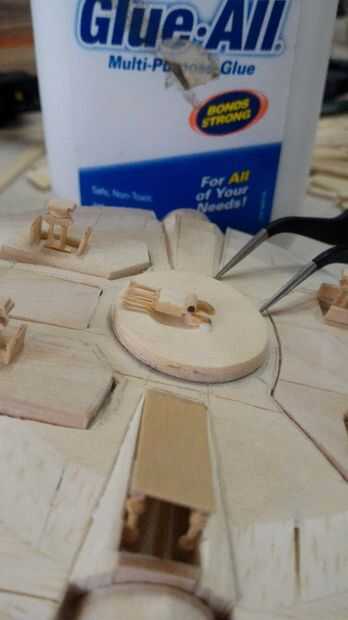

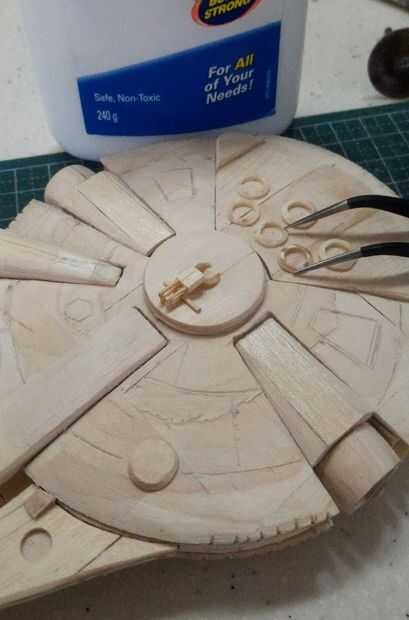

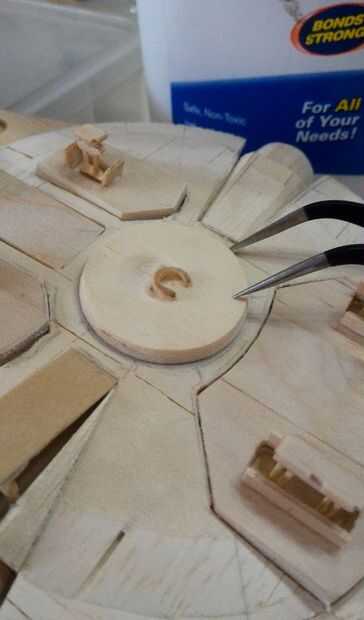

El pistola semi circular de montaje estaba pegado encima de la depresión de montaje arma superior. Un palito pequeño desecho fue utilizado para apoyar el montaje de pistola semi circular encima de la depresión para hacer que aparece que el montaje es suspendido.

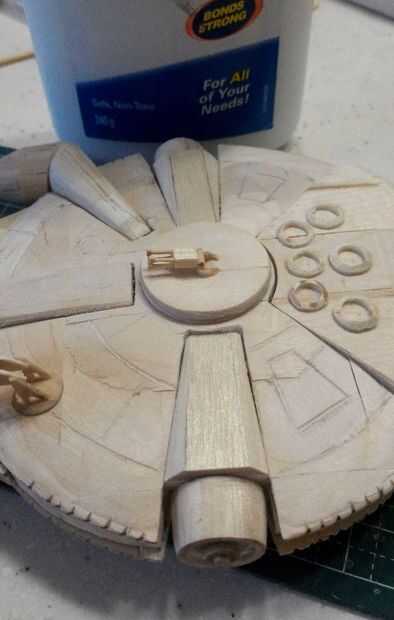

La Asamblea de blaster pistola cuádruple fue pegada en el ápice del pistola semi circular de montaje siguiente. Del mismo modo, un palito pequeño desecho fue utilizado para apoyar el montaje de blaster pistola cuádruple para hacer que parezca que está suspendido el blaster pistola cuádruple.

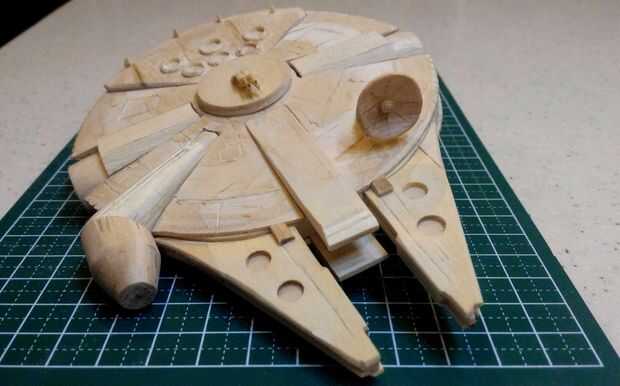

El conjunto de plato de radar luego fue pegado en la parte delantera, lado izquierdo del casco superior con la antena parabólica hacia la parte delantera del halcón.
Con la Asamblea de blaster pistola cuádruple superior y la antena parabólica en su lugar, los trenes de aterrizaje fueron instalados a continuación.

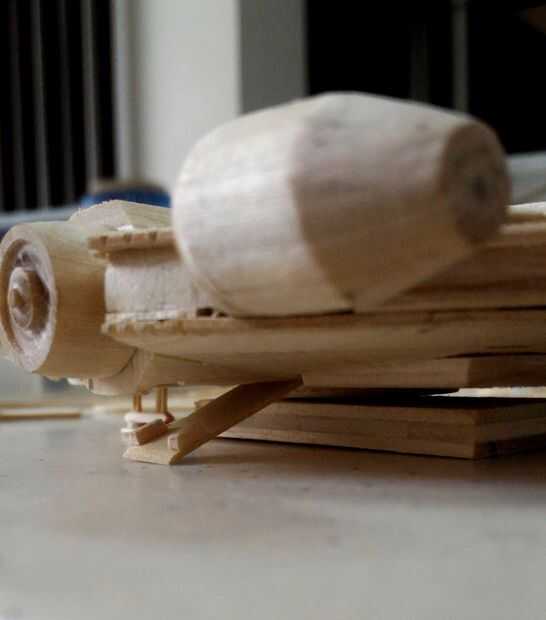

El tren de aterrizaje delantero estaba pegado debajo de la ranura en el lanzador de misiles de concusión de fondo. La parte de exceso de 4 cuatro capas sobrantes de la construcción del casco superior fue utilizada para apuntalar el halcón mientras el pegamento de los sistemas de aterrizaje delantero.
El 2 dos posterior aterrizaje asambleas fueron pegadas en la ranuras en el conjunto de carcasa de motor inferior.

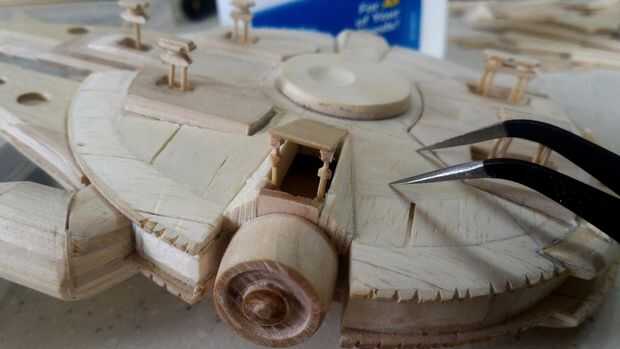

Con la parte delantera y posterior aterrizaje asambleas en su lugar, la rampa de carga estuviera pegada al final de la brecha del corredor de acceso a estribor, inferior. Los puntales de carga cilíndrica de dos (2) fueron pegados en el interior las paredes del corredor. Me aseguré de que el final de la carga puntales están en contacto con la carga puntal de soportes de la rampa de carga.
Con la rampa de cargamento, frente y posterior aterrizaje asambleas en su lugar, del puerto y estribor de aterrizaje estaban pegados a continuación.

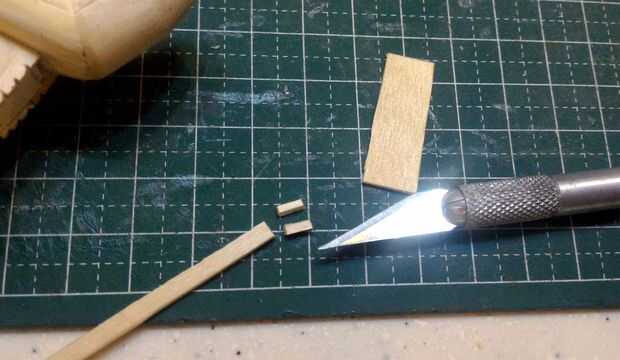

Las puertas del tren de aterrizaje fueron hechas de repuesto, palos de paletas bajalengua tamaño corte con un cuchillo de la manía de x-acto. Puertas para los montajes del tren de aterrizaje trasero fueron cortados más grandes que la parte delantera y media de aterrizaje asambleas. Las puertas estaban pegadas delantero y a popa para el frente y medio aterrizaje asambleas y puerto y estribor para los montajes del tren de aterrizaje trasero.

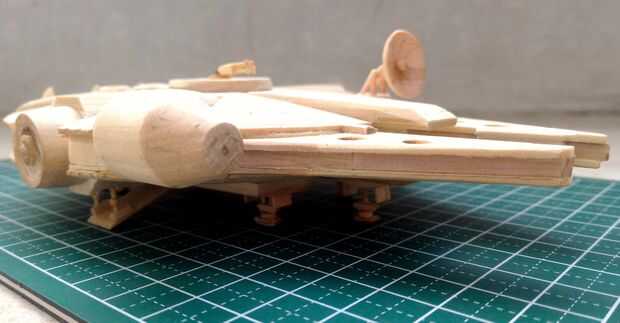

Por este tiempo, los trenes de aterrizaje y rampa de carga deben ser capaces de soportar un halcón 'aterrizada'.

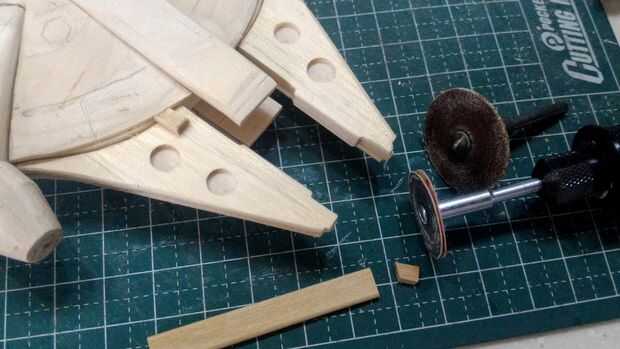

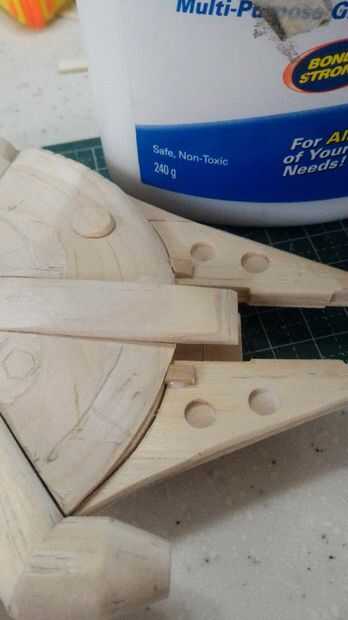

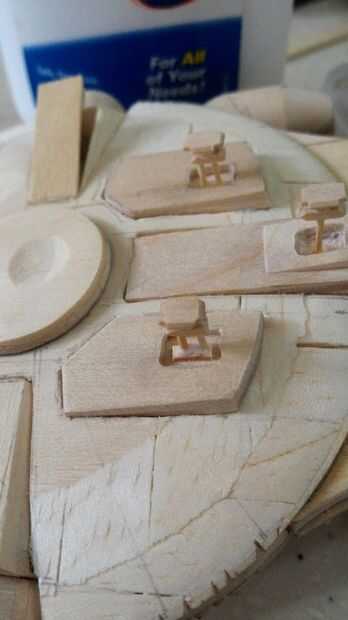

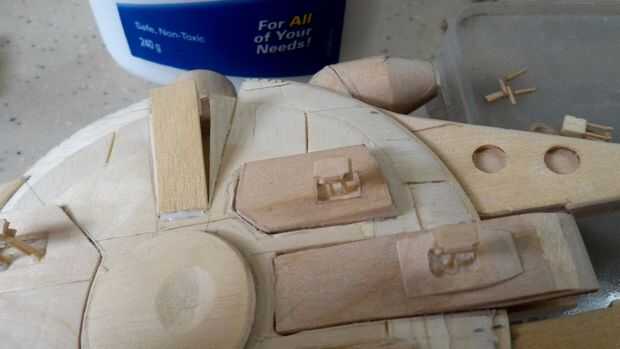

Para información adicional sobre el casco superior, palitos de repuesto, de regular tamaño fueron utilizados para el proyector de escudo deflector. Las piezas pequeñas, rectangulares estaban pegadas encima de las mandíbulas donde las mandíbulas encuentran el casco principal de la nave.

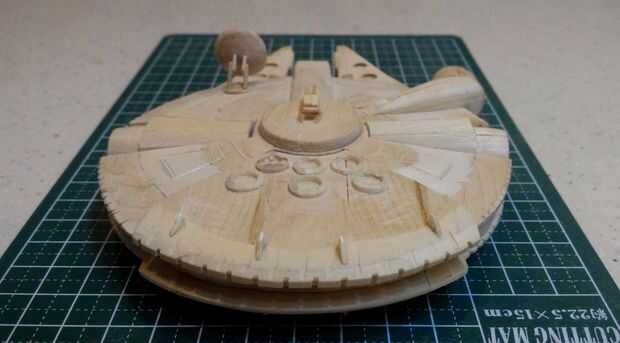

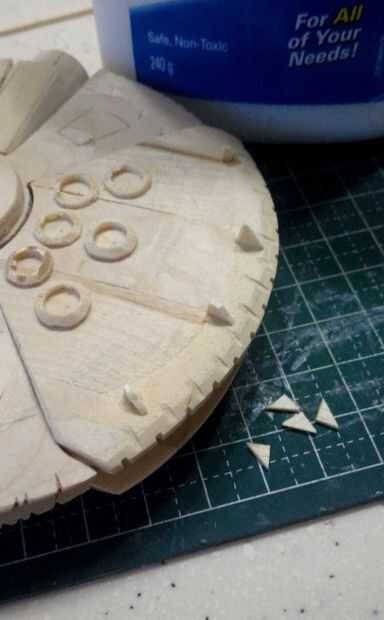

Estabilizadores de la unidad de combustible pequeño y triangular (cuatro para el casco superior) y cuatro para la parte inferior se corta de palitos de repuesto y pegados a intervalos regulares en el borde superior e inferior del sistema de impulsión de propulsión principal del vehículo.
Por último, el conjunto inferior pistola blaster estuviera pegado a la montura de la parte inferior.

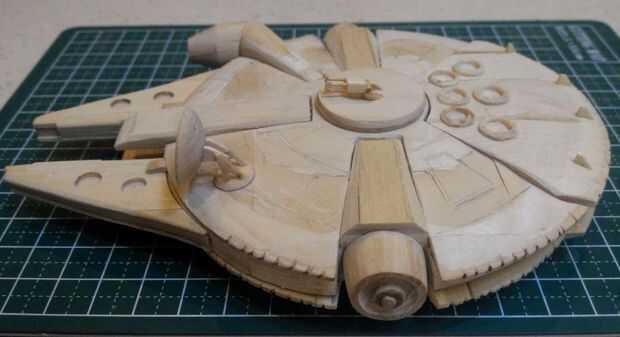

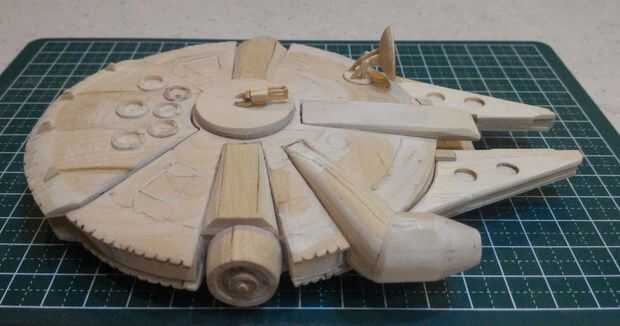

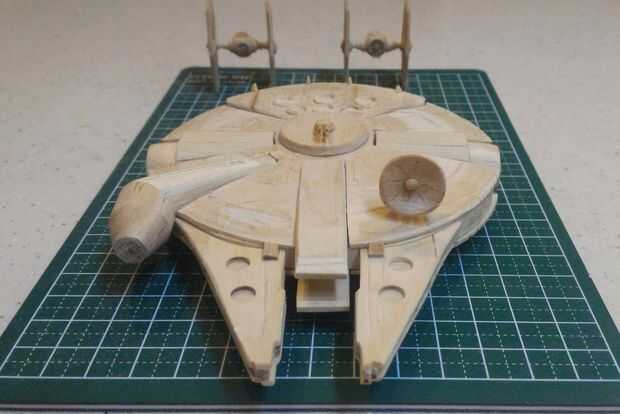

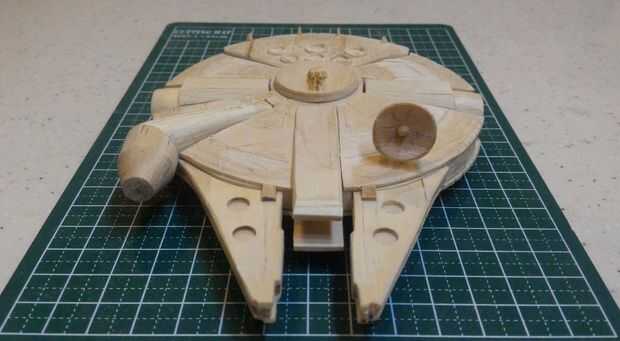

Y ahí lo tienen! La nave más rápida en la flota rebelde!
Hasta el próximo proyecto, despierta a la fuerza!
