Paso 4: cableado

El cableado es un poco de un dolor. No me deshago de los cables de la fuente de poder que significa que había muchos de ellos para hacer frente a. Pero, antes de tratar con los cables, montar la caja de aluminio para la alimentación mediante el uso de la cinta de doble palo.

Paso 1:

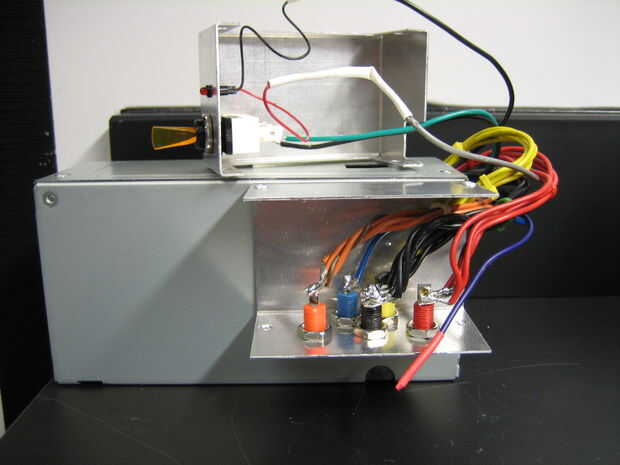

Utilizando el tie wraps, reunidos todos los cables de similar colores. Excepto por el cable marrón que debe ser vinculado con los cables naranja. El cable morado no hace nada, usé algunos del encogimiento del calor para evitar cortocircuitos. 2 de los cables negros de ser puesto con el resto de la reserva.

Paso 2:
Yo luego soldar los mases de alambre a sus conectores de banana colores apropiados.

Paso 3:
He soldado el cable verde a la terminal media del interruptor y utiliza uno de los cables negros para conectar a uno de los otros bornes del interruptor. Puesto que el interruptor es un SPST, no importa qué terminal el cable negro se encendió.

Paso 4:
Había soldado un extremo de la resistencia el cable gris y luego el otro extremo de la resistencia al cable rojo el LED de montaje en panel. El último cable reserva negro esté conectado al cable negro del LED. También usé algo de calor tubería para impedir cualquier cortos de conexión de los cables juntos en este paso del encogimiento.
