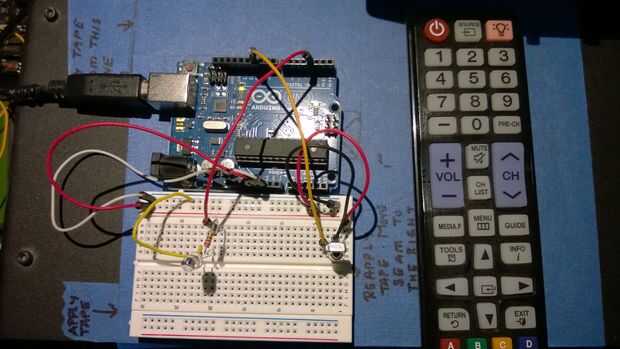

Paso 4: El sistema de cableado-Simple no siempre es sencillo!
El esquema para el cableado se puede encontrar en este tutorial de Sparkfun y es directo salvo algunas consideraciones menores pero importantes.
USO DE LOS PINES DIGITALES DEL ARDUINO:
Si he entendido bien, tenían que prestar atención a los pines digitales utilizado para conectar el receptor IR y el LED emisor de IR (no dude en corregirme si estoy fuera de aquí)
Simplemente cambiar a otros pines en el UNO para el receptor o emisor de IR puede no siempre funcionar!
Razones (s):
- La biblioteca de IRLib asume por defecto para muchos número de Arduino y otros consejos
- Para UNO o más tablas, las clavijas de remitente de LED IR utilizable son 3 o 9
- Por lo tanto, si tu #3 o #9 PIN es ya tomado por otro recurso, usted necesitará hacer cambios en el código IRLib antes de usar un PIN diferente para el LED emisor de infrarrojo
- Además, usando un alfiler distinto #11 para el receptor de infrarrojos requerirá cambios en el sketch de Arduino
Si es así, la instalación de la biblioteca viene con una documentación excelente que está típicamente ubicado aquí:
C:\Users\YourName\Documents\ARDUINO\libraries\IRLib-master\manuals\IRLibReference.pdf (o DOCX)
En la versión en PDF, consulte las siguientes subsecciones:
"1.4.1. interrupciones y los temporizadores de" - en lo que por defecto a utilizar y por qué no puedes por defecto
"1.4.2 cambiar valores por defecto" - sobre cómo cambiar la configuración predeterminada si es necesario
La ONU aquí fue dedicada totalmente a este IBLE y por lo tanto tales cambios avanzados eran innecesarios
Sobre el mando a distancia:
- No había hizo lo que fue el candidato de prueba las presunciones.

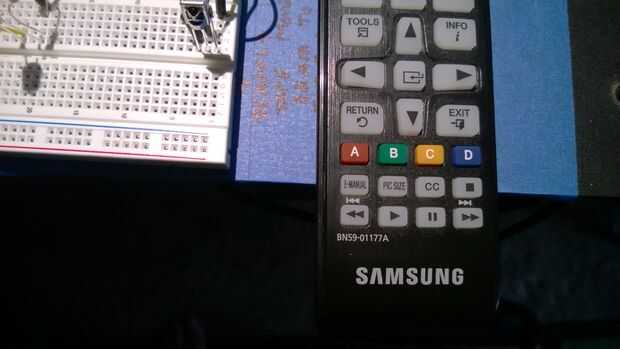

- Aparte de que había un número de identificación en el teclado (arriba el logo SAMSUNG), ningún esfuerzo se puso en la investigación adicional en este control remoto
