¿Otro simple visión nocturna (9 / 12 paso)

: 9 IR luz

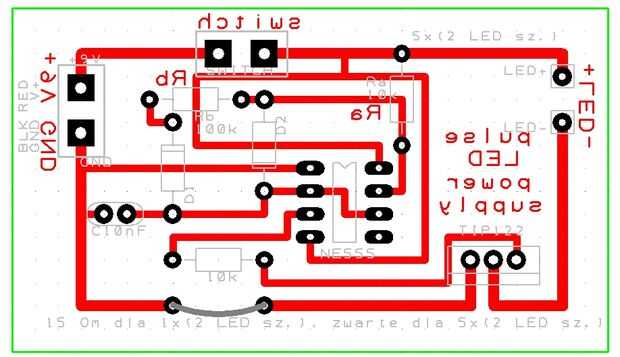

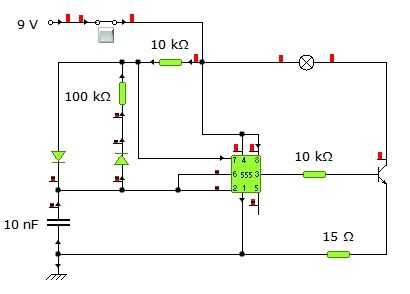

Luz Ir no es una versión final. Se hace con 10 diodos de LEDs bajo consumo 850nm, distorsionados por el circuito PWM. Límite de corriente máxima se establece de dos veces que podría llevar a cabo durante la operación normal y continua. ¿Por qué diodos tenían no quema? Porque de la señal PWM es alrededor 10-20%, con ciclo de 10hKz, como recuerdo. Esto hace que "destellos" LED: 10-20% de los diodos de tiempo son sucesivamente y el tiempo de descanso de cada ciclo permanece apagado. Y podría propagarse energía térmica de la salida al medio ambiente.
Sé que este circuito probablemente no es perfecto. Fue el primero que nunca he diseñado por mi cuenta. Par de años atrás.
Me gustaría sustituir la fuente de IR a 1-3W energía 940nm LED, tan pronto como sea posible.
