Paso 10: Pruebas, parte 1, día

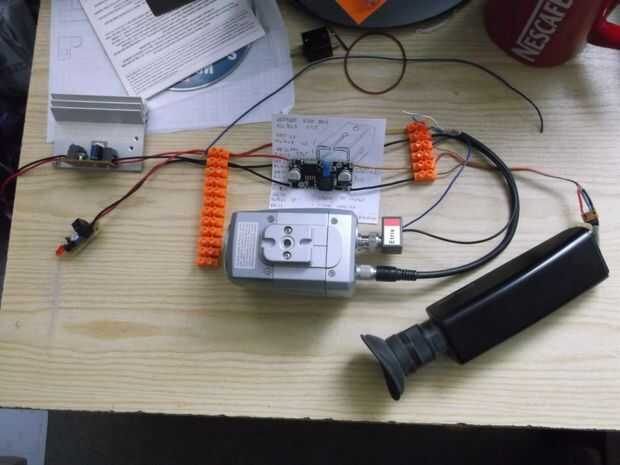

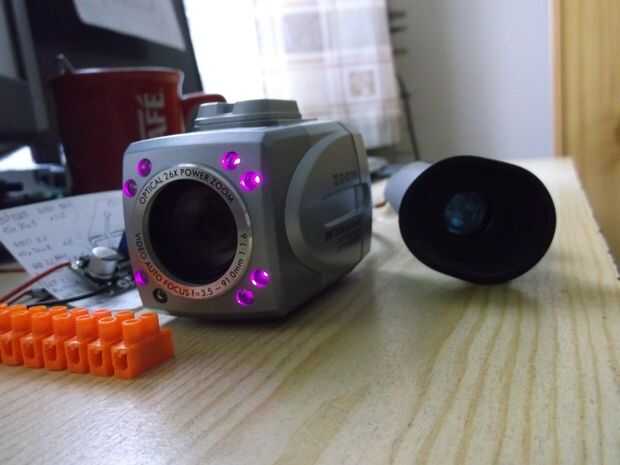

Utilizando el diagrama de bloques del paso 3, he conectado todos los dispositivos. En lugar de batería, fuente de alimentación de LM317 fue utilizado (sólo para pruebas, establecer a voltaje nominal de la batería = 9, 6V). Los convertidores están separados por tarjeta con algunas de mis notas/ideas, por si acaso.

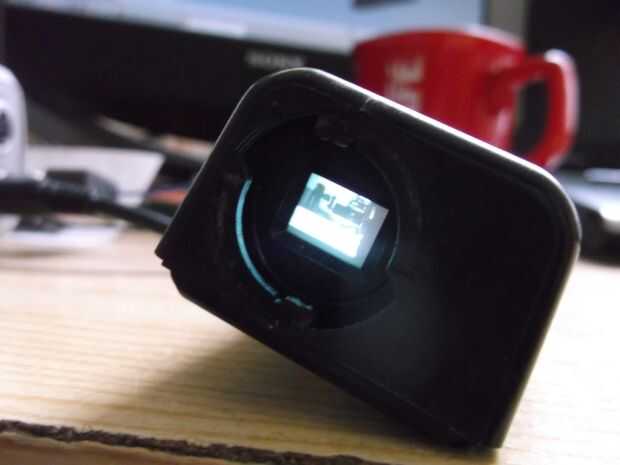

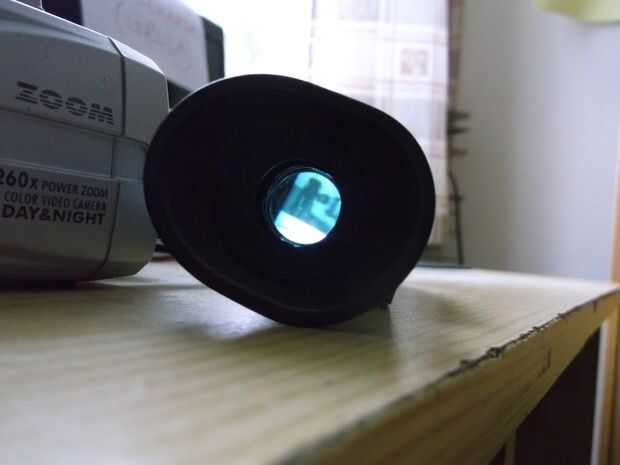

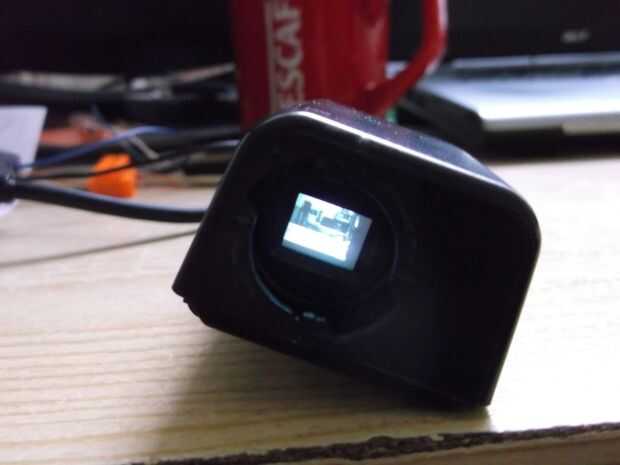

Imagen aparece en la pantalla del visor. Esto significa que todo circuito funciona bien. Si va a haber algunos artefactos en la pantalla, intente poner el condensador electrolítico entre las líneas de alimentación de visor. Reloj para la polaridad, el electrodo negativo de los condensadores debe ser conectado al electrodo positivo y terminal de voltaje negativo al borne positivo! Yo he usado 330uF/16V y 1000uF/16V probablemente sería aún mejor.
