¿Otro simple visión nocturna (4 / 12 paso)

Paso 4: Cámara Board

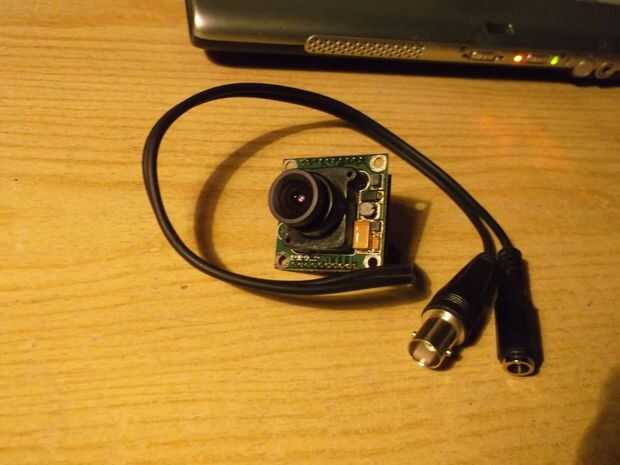

En la versión final que he utilizado la Cámara board pequeña color CCD, que podría ser fácilmente de la vieja cam de seguridad o como módulo nuevo de minoristas. Cámara blanca y negra son mejores para este propósito, tiene mejor sensibilidad! Funciona con 12VDC y es conectado por el pequeño, de 4-pin conector: amarillo = 12V, negro = gnd, azul = señal analógica hacia fuera, negro = gnd.
Durante las pruebas y prototipos he utilizado una cámara, con diodos IR incorporados. Menos cables en el escritorio significa menos oportunidad para cortocircuito el circuito.

Camaras de seguridad han no había filtros IR en frente de la matriz de CCD. Cualquier otro cam podría tener. Pero es realmente fácil de quitar. Sólo Desenroscar la lente y quite la pieza de vidrio con brillo naranja-azul.
