Paso 3: Construcción y prueba de circuito

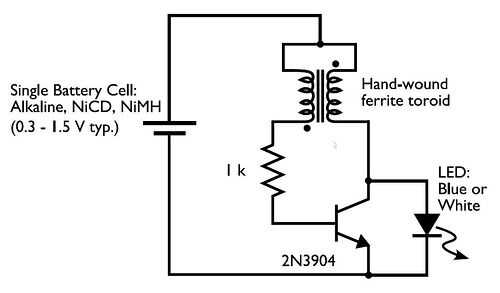

Basado en el esquema dado, alambre del circuito en un protoboard o si tienes confianza puede soldarlos juntos.

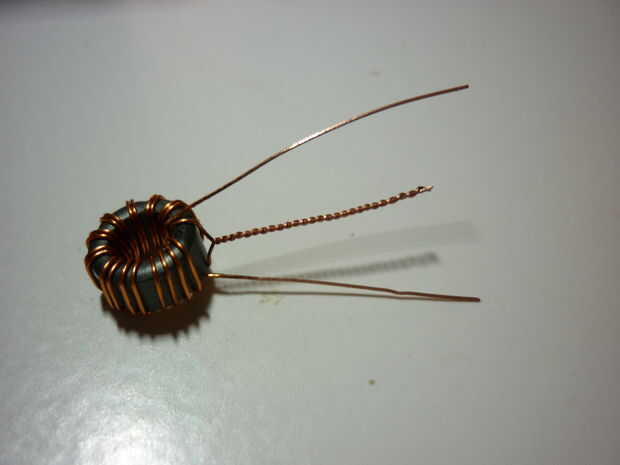

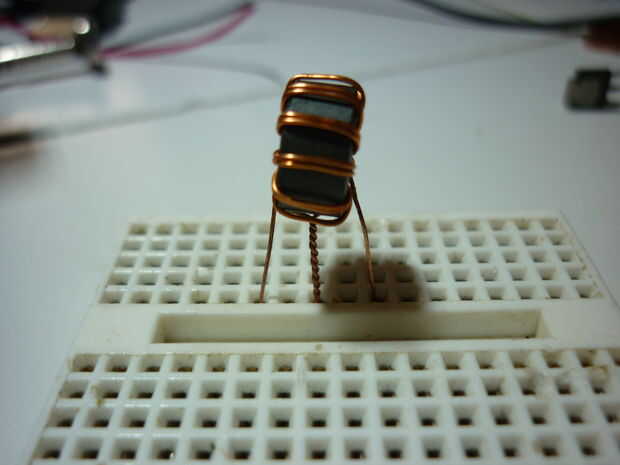

La parte donde los cables son trenzados entre sí se supone que deben conectarse con el extremo positivo de la batería y los otros dos extremos son para conectarse a una resistencia de 1 k en serie con la base del transistor NPN (en mi caso es el medio perno.) y el colector del transistor. (eje derecho en mi caso). El emisor del transistor se conecta al extremo negativo de la batería. Por último, el LED debe conectarse el colector y el emisor del transistor. (emisor de ánodo - colector, cátodo)

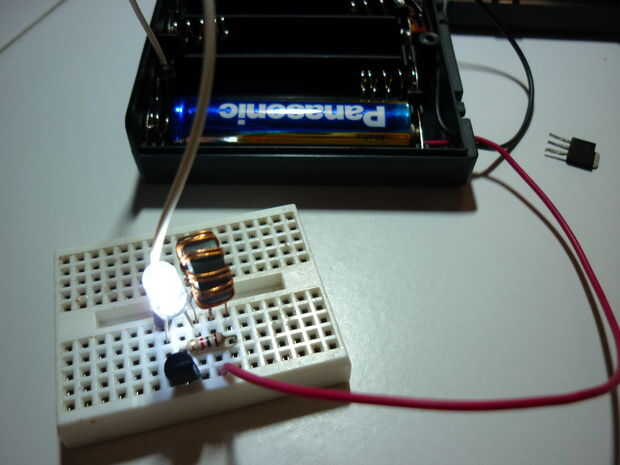

Si el LED enciende para arriba, felicitaciones de terminar el circuito, pero si no es así, compruebe el cableado y los bobinados y asegúrese de que son correctos. Si usted todavía no puede conseguir que funcione, no dude en comentar y me probaré mejor para ayudarle a hacer que funcione.
