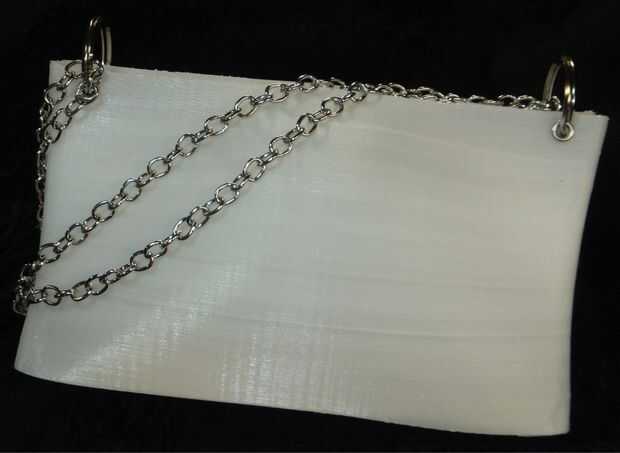

Paso 7: Una elegante y moderna bolsa de Nylon - tamaño medio a pequeño
Bolsos simples parecen una caja rectangular con algunas curvas suaves. ¿So...How para agregar curvas suaves a una caja rectangular de...? Como he mencionado anteriormente, estos programas de CAD 3D tienen algunas características realmente y el que me encanta se llama "Jaula de edición". Es como tener tu parte de gelatina. Usted simplemente empuja o jalar un punto determinado y el área alrededor de este punto sigue a lo largo.
La única regla que hay que prestar atención a es que "debe" empujar y tirar en la dirección X o Y y esto es causa que será el resultado de la impresión 3D. Usted puede jugar con la Z pero hace 3D impresión el resultado un dolor... o realmente un desastre. (Mi experiencia)
Diseño simple:

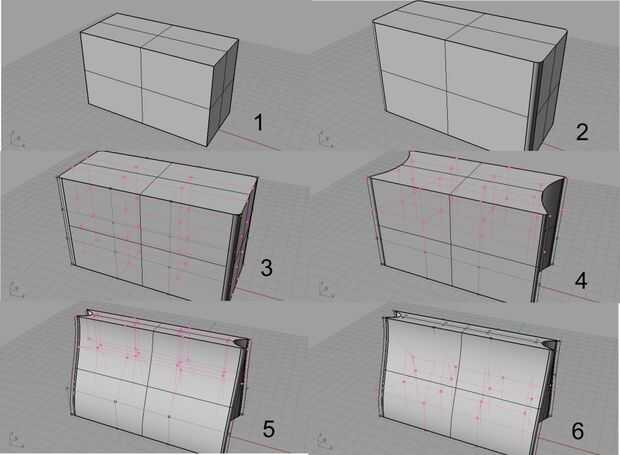

1. a hacer unos 200mm de largo por 70mm de ancho por 110mm de alto... pequeño, pero no a pequeñas
2. hacer la caja rectangular...
3. ahora, agrega los filetes a los rincones más altos.
4. ahora... jaula edit...select parte entonces jaula seleccione edita del menú...
5. sé cómo funciona mi programa de CAD, pero Mike y taul dime que más otros programas de CAD pueden hacerlo también...

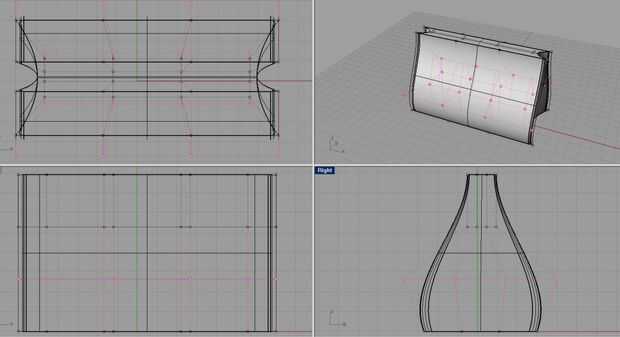

6. Observe los puntos de control alrededor de mi rectángulo liso...
7. puedo seleccionar uno o más y sólo empujar em todo o estiramiento de ellos y la cartera crece o se contrae en esos lugares.
8. Seleccione dentro de las filas y escala... tracción en las curvas más profundo de
9. Seleccione todos los puntos y escala... tira de la parte superior en

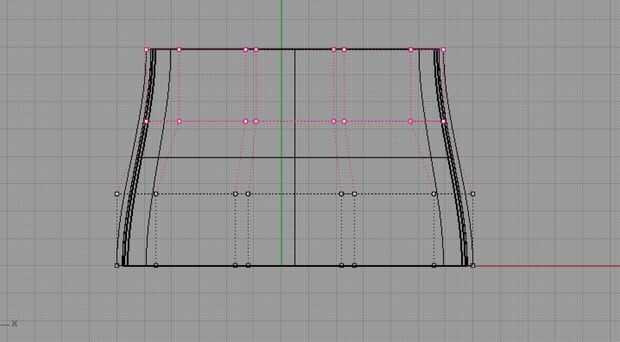

10. ir a vista lateral derecha y seleccionar el medio de los puntos y ampliar para engordar la parte inferior sólo un poco.
11. ahora mueva los puntos en la parte superior para tirar de los lados un poco.

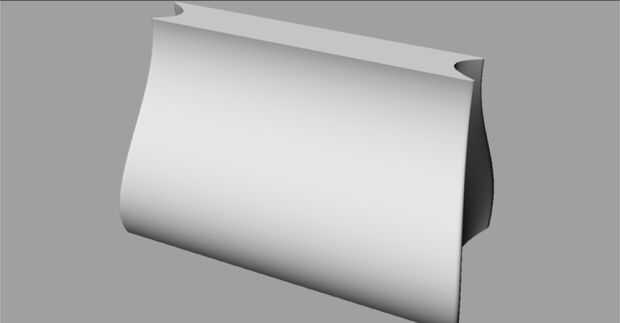

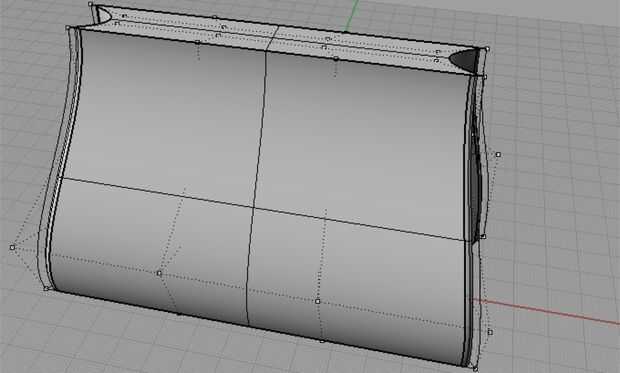

12. allí!. No está mal para un par de clics en un programa de CAD...
Así que ¿por qué lo hago de esta manera? Quiero las esquinas superiores para tirar porque voy a poner algunos ojales en las esquinas. Entonces te gire en un bucle de cadena dominante en los ojales. Esto me dará un anillo grande en cada esquina superior. Entonces todo lo que necesito hacer es en el extremo de la cadena de plata en cada bucle después de cortar la cadena a la longitud que quiero y que es de 14" o menos.
Partes:
1 cada impreso base monedero
2 que lazos de cada llavero – plata
ojales de 4 o más plata.
14" o más de la cadena de plata... deben ser lo suficientemente robusto para ser utilizado como asa monedero... puede duplicar aquí si es necesario.
Asamblea:
1. exportar a archivo de stl.
2. cortar como sigue:
3. perímetros = 2
4. sólidas capas = 3
5. capa altura = diámetro de la boquilla ½... 25mm para mí
6. 0% relleno... queremos imprimir este hueco. La impresora intentará imprimir un "top" pero usted necesita parar la impresión comienza a imprimir un "top". Sólo queremos la tapa abierta por supuesto.
7. imprimir a 250C en PCB y asegúrese de que la primera capa está cerca de la mesa de impresión.

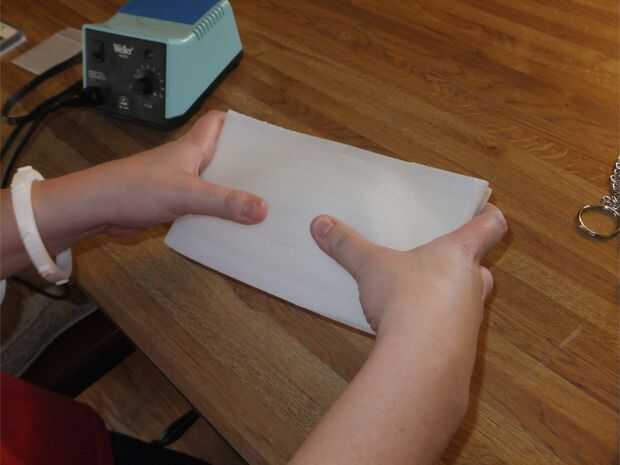

8. rebanar y Print... esto le llevará un tiempo... tal vez 2-3 horas dependiendo de la impresora velocidad.

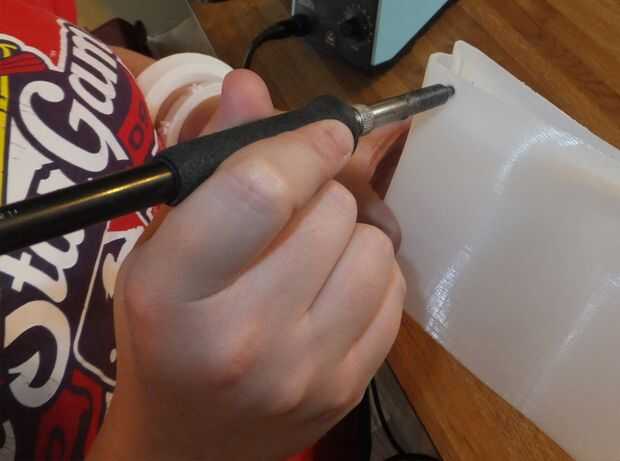

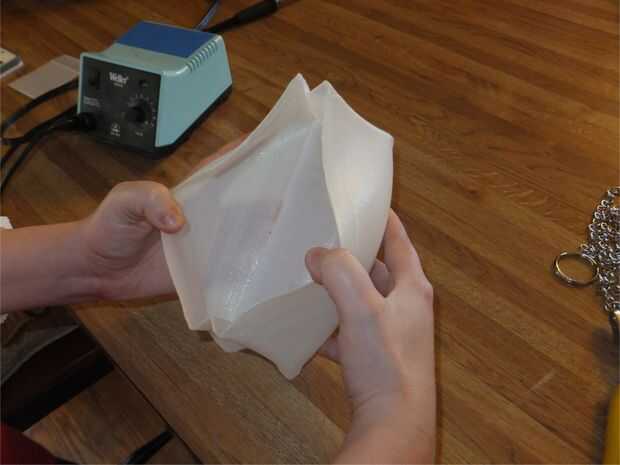

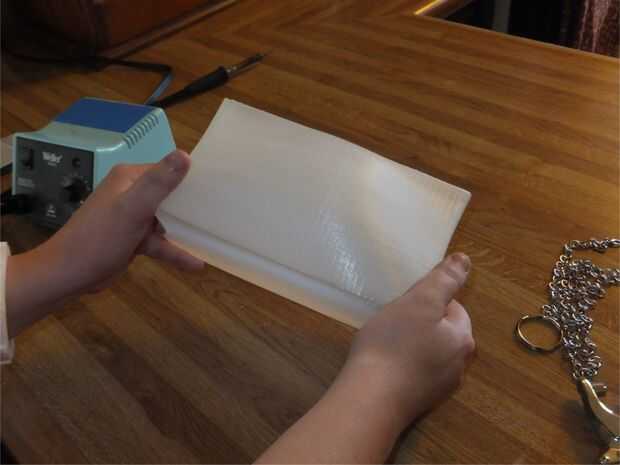

9. después de la impresión y cortar cualquier hilos sueltos... Hágale un agujero con el soldador, como se muestra.

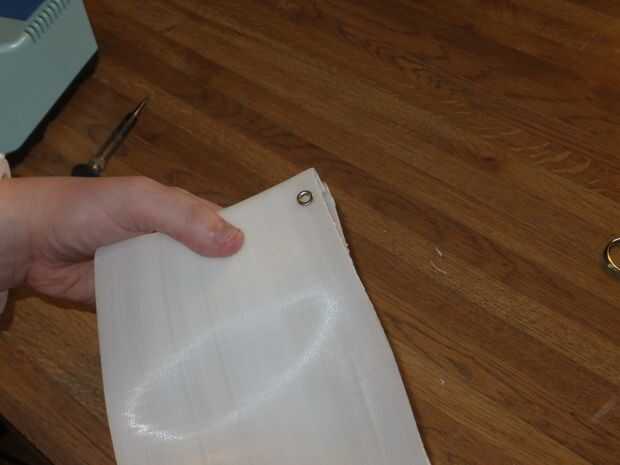

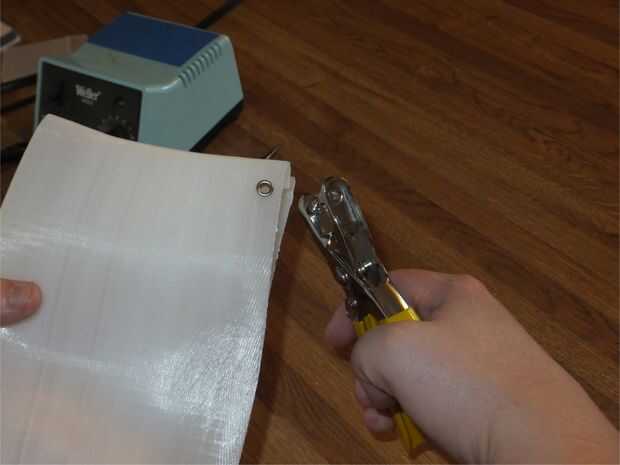

10. agregar los cuatro ojeteador a las cuatro esquinas.
11. Gire el anillo a cada conjunto de ojales a cada lado.
12. Gire en cadena de plata en un lado y luego el otro...
Eso es todo! Bueno, me voy a ver el partido con un montón de amigos en la última foto. Puedes ver la pulsera y monedero y yo también estoy usando uno de mis muchos cinturones.
Esto es sólo un diseño básico, pero creo que puedes ver que agregar su imaginación de moda, puede crear todo tipo de diseños. Yo ahora estoy diseñando carteras con ranuras y bolsillos. Quiero encontrar un modo de impresión a un color sobre otros colores como iniciales azul impresión en una bolsa blanca. O impresión de los patrones de color diferentes en un bolso de color sólido o embrague.
Un punto importante para mí, es que esto definitivamente se siente como un nilón puro de alta calidad y no como una sensación de plástico en todo!
El 3D de impresión de Nylon que uso aparece en la web en:
http://RepRap.org/wiki/Printing_Material_Suppliers
y
http://www.3ders.org/pricecompare/
Si este pueblo instructable intereses, entonces se añade una sobre el color.
Quiero dar las gracias a Mike (para la fijación de mi impresora después de una tormenta) y taulman para ser un probador y diseñador y responder todas mis preguntas.
