Ovalada eléctrico (6 / 10 paso)

Paso 6: Conecte los módulos

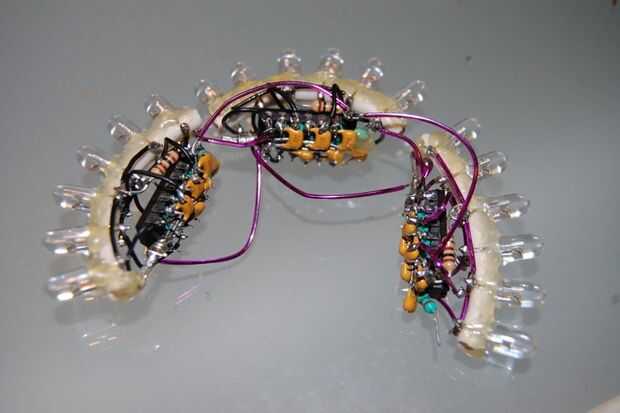

Una vez que han construido y probado tantos módulos como usted necesita, puede conectarlos juntos en una cadena. La idea básica aquí es conectar todos los terrenos juntos, todos los alimentación positiva de pernos (pin 14 en el IC) juntos y la salida de un módulo a la entrada del módulo siguiente.

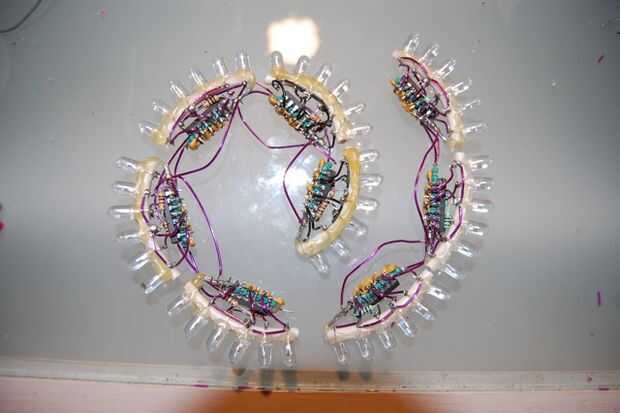

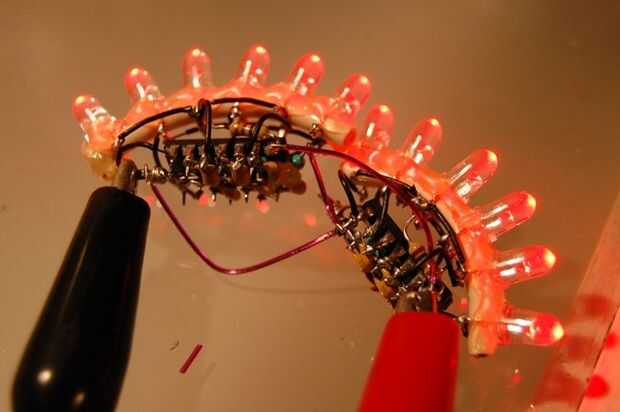

Línea de los módulos y medir los cables para abarcar entre los puntos de conexión. Cada empalme de la soldadura con cuidado, asegurando una buena conexión es hecha. Estos cables llevará un poco de estrés cuando está pegado los módulos en su lugar.

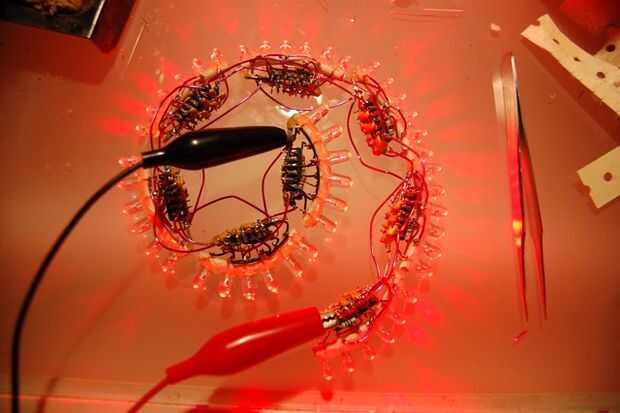

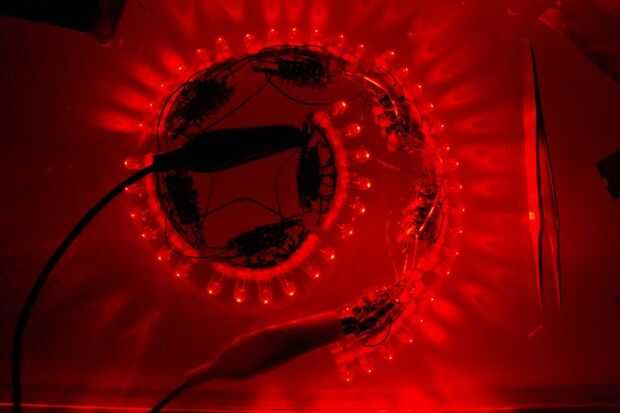

En cada etapa, se prueba la cadena utilizando un paquete de batería o fuente de energía para asegurarse de que las conexiones son correctas.

Una vez que todos los módulos están conectados, la soldadura de un solo alambre largo a la primera resistencia del primer módulo. Luego, soldar los cables en las clavijas de tierra y de la energía del último módulo en la cadena. Tenga en cuenta que si no está embalando sus módulos en un huevo, los lugares donde conectar alimentación y tierra pueden ser diferentes.
