Ovalada eléctrico (8 / 10 paso)

Paso 8: Construir al emisor de sonido

Emisor de sonido es responsable de enviar un pulso a la cadena de LED cuando un ruido se oye bastante ruido. Consiste en un amplificador, un temporizador 555 configurado para funcionamiento monoestable y un inversor. El inversor es necesario porque el temporizador 555 salidas un pulso corto que va alto, mientras que la cadena de LED requiere un pulso corto que baja.

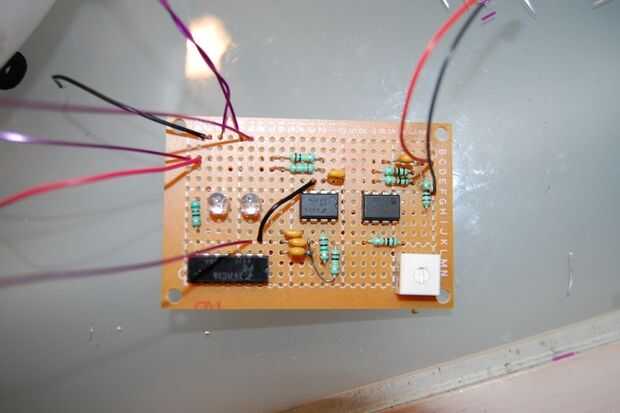

Para construir al emisor de sonido he usado un pequeño por tablero de Radio Shack que tuve en mi bandeja electrónica. Perf tableros están aún disponibles, pero probablemente no de Radio Shack. Yo no recomendaría la construcción de esta parte del circuito sin el tablero, ya que es demasiado complejo.

El ICs por la mitad de la Junta y los resistores y los condensadores como cerca de los pines que se conectan como sea posible. Asegúrese de dejar espacio para los LEDs, el interruptor y poder realizar conexiones.

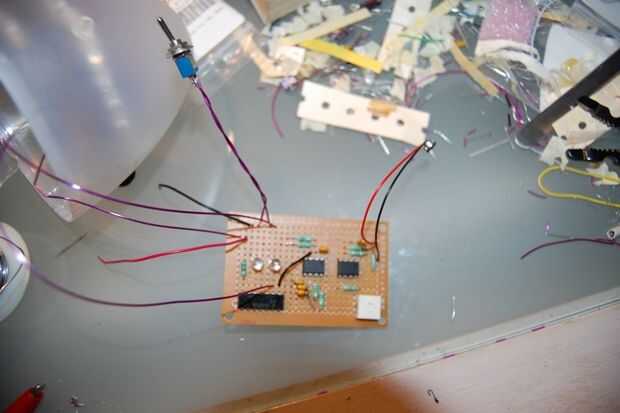

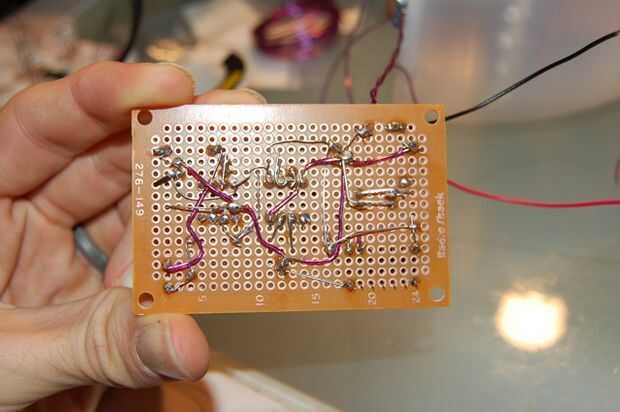

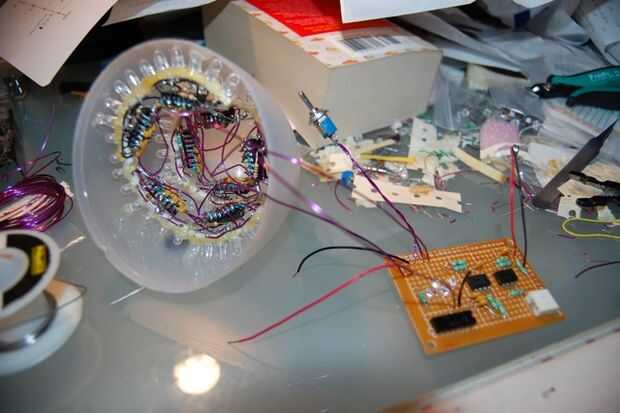

Mi cableado en este tablero fue algo casual, pero funciona. ¿La primera regla? Asegúrese de que nada se pone en cortocircuito juntos! Una vez que estés seguro de que todo está conectado como debe ser, puede seguir adelante y darle otra ejecución de prueba. Cuando usted enciende el interruptor, el RGB LED se encenderá y hacer su cosa. El chaser LEDs aleatoriamente se iluminan y empezar, um, persiguiendo. Eventualmente ellos todos apagará. Cuando usted toque el micrófono o hace algún ruido, se envía un impulso a través de la cadena.

Si esto no sucede, volver atrás y comenzar de problemas.
