Paso 2: Diseño y construcción de la rueda
Mi diseño de la rueda
Decidí cortar ranuras en el CD y usar pesas de tornillos, tuercas y tapas metálicas para deslizar hacia adelante y hacia atrás en las ranuras. Pensé que las ranuras necesarias para orientarse desde el centro del CD hacia fuera hacia los bordes para que el peso se deslice "out" como cada ranura alcanzaron el borde caída y deslizamiento "en" cada ranura alcanzada el borde de levantamiento del CD al girar hacia la derecha.

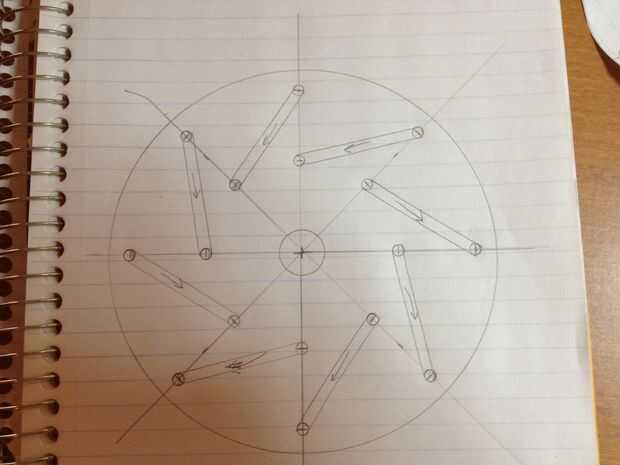

Paso 1: Coloque el diseño sobre papel dividiendo el CD en 8 partes iguales.
Paso 2: Agregar un orificio de 1/8" 1/4" desde el borde del CD para cada línea divisoria.
Paso 3: Medir la mitad de la distancia entre cada agujero y el centro del CD y añadir otro 1/8" taladro para cada línea divisoria.
Paso 4: Unirse a los agujeros para hacer una ranura de 1/8 para cada par de agujeros. (Ver la primera foto).
Paso 5: Cortar y cinta el patrón en un CD. Ver mi nota final sobre la protección de lo CD de perforación y corte.

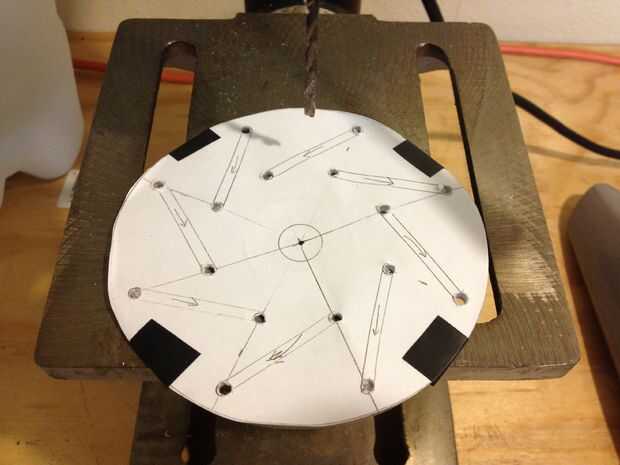

Paso 6: Taladre los orificios primero teniendo cuidado de no romper el CD.

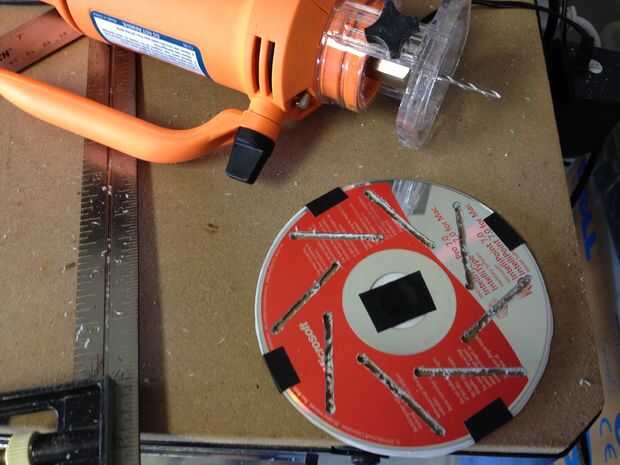

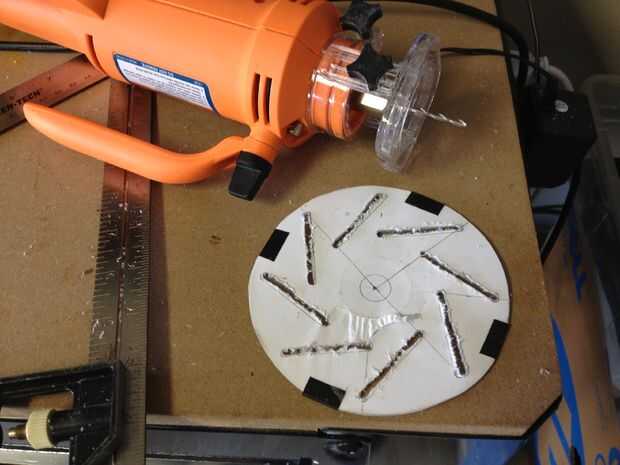

Paso 7: Utilizar una herramienta de recorte con una 1/8" corte poco para hacer las ranuras entre cada conjunto de agujeros. Asegúrese de que usted bien apoyo el CD y corta con un movimiento lento, suave. De lo contrario, usted probablemente quebrará el CD.
PASO 8: Limpiar las ranuras con una Dremel. Los pesos deben deslizarse libremente, así que asegúrese de quitar cualquier fresas o limitar las áreas en las ranuras.

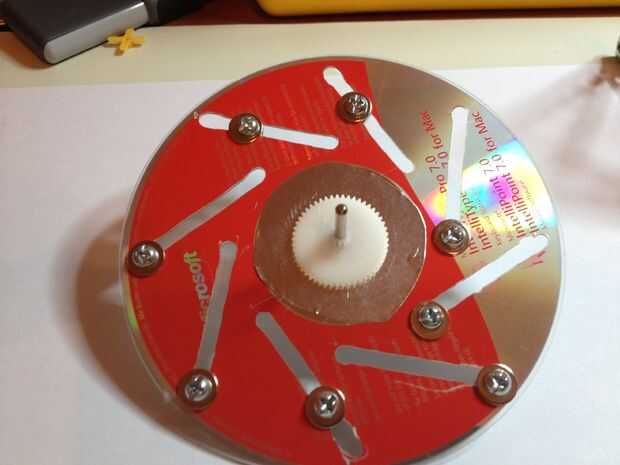

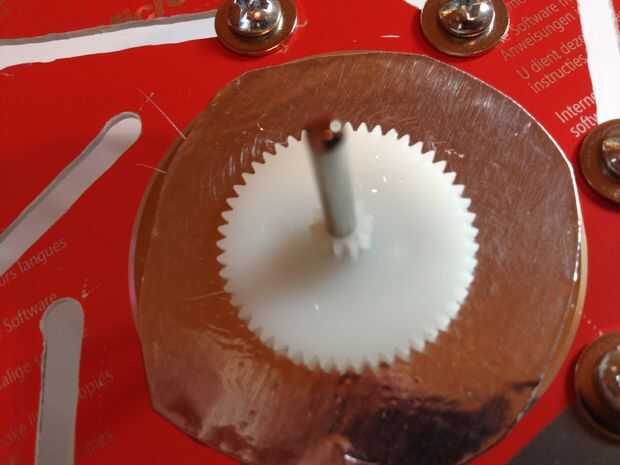

Paso 9: Pegamento caliente el engranaje plástico en la parte posterior (lado de la etiqueta) del CD para centrarlo. he añadido un trozo de cinta de plata en la marcha para ocultar los dientes del engranaje de la parte delantera de la CD. Algunas etiquetas de CD cubren esta área por lo que la cinta no necesario.

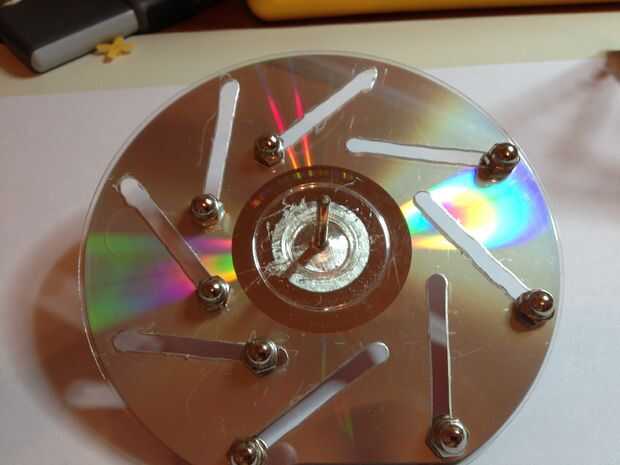

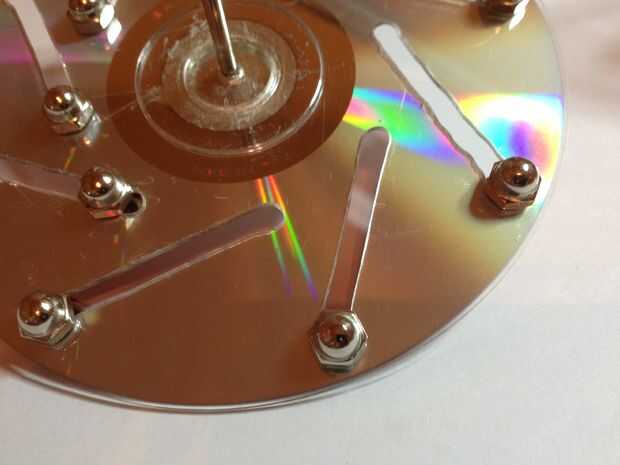

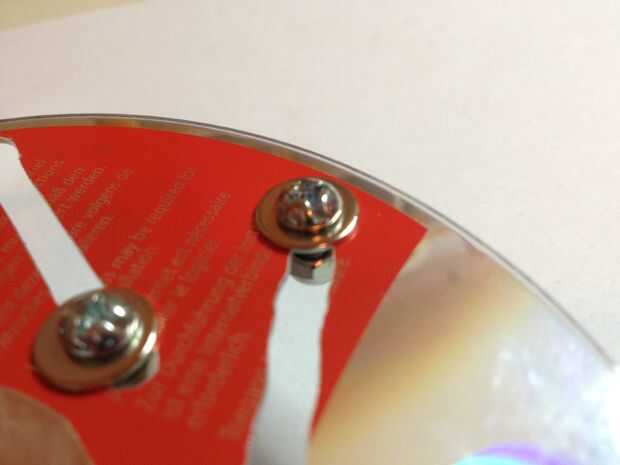

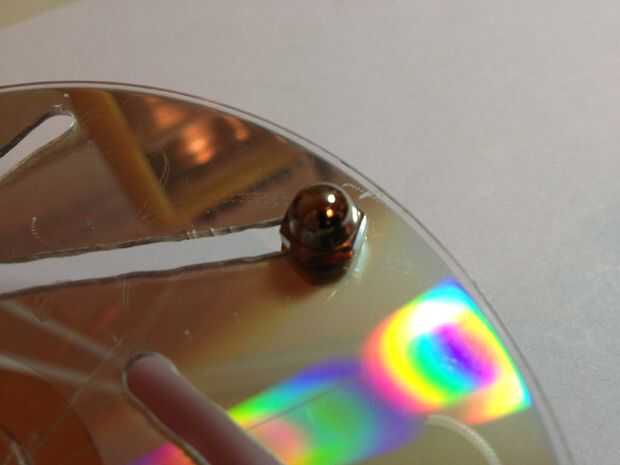

Paso 9: Coloque los tornillos, arandelas y tuercas a través de las ranuras. Las tuercas deben al frente (lado brillante) del CD.
Nota: como se puede ver en las fotos, rasguñó la superficie del CD bastante durante el proceso de construcción. En retrospectiva, debo haber protegido lo mejor durante la perforación, corte y lijado.
