Paso 5: gatillo
a) tres pilas de 9 voltios en serie para proveer los 24V que con seguridad si necesita el circuito.
b) un energía-interruptor de seguridad para una secuencia de disparo de dos etapas (poswer para arriba, entonces fuego).
c) una luz indicadora para mostrar cuando está encendido.
d) un interruptor intermitente para la cocción de la válvula.
e) todo se unen en una regleta (todos los componentes tienen pala terminal conduce).

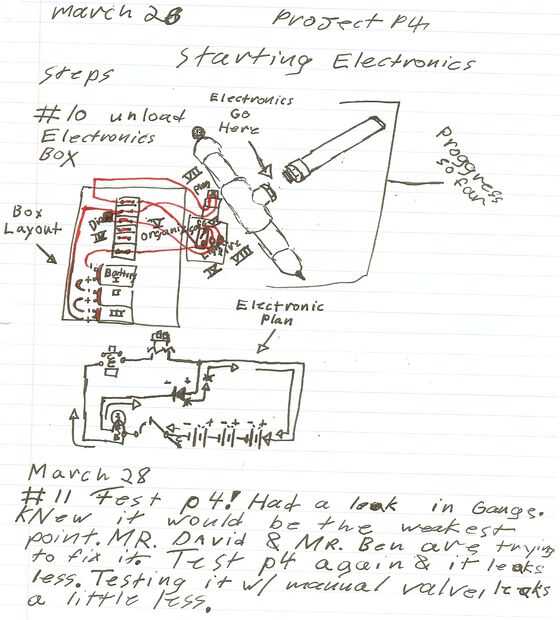

El secreto para el circuito fue el diodo en paralelo con el interruptor de disparo. Esto hace la luz viene de cuando era encender el interruptor de disparo se ponga en cortocircuito.
Estos son los pasos de construcción:

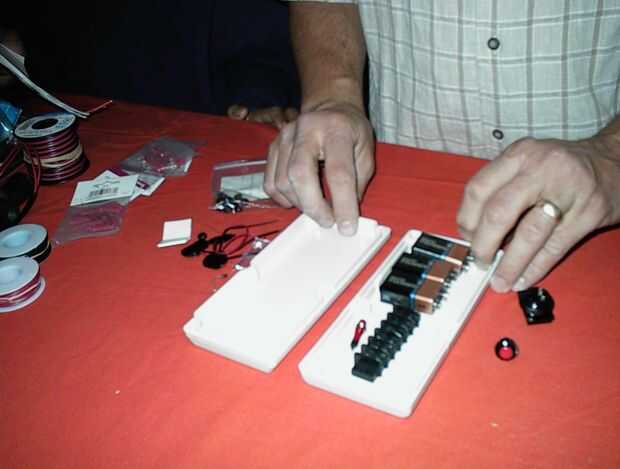

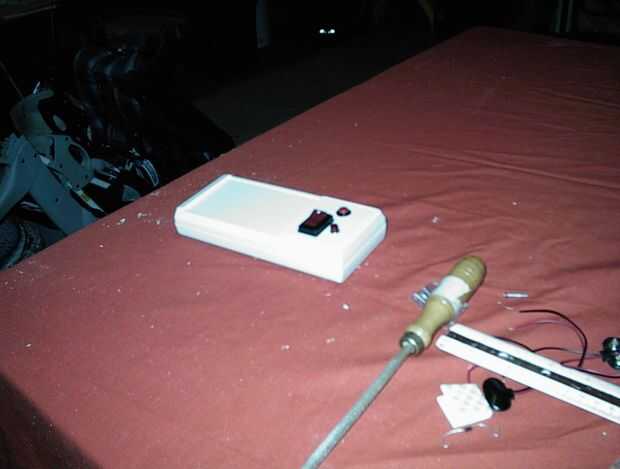

1) Coloque el gatillo componentes.

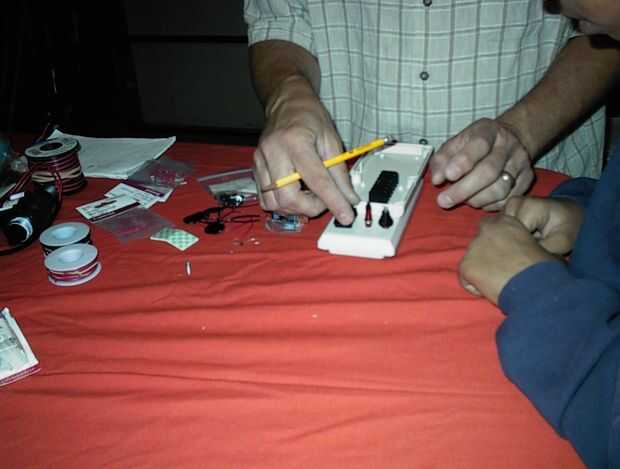

2) medida donde van las externas.

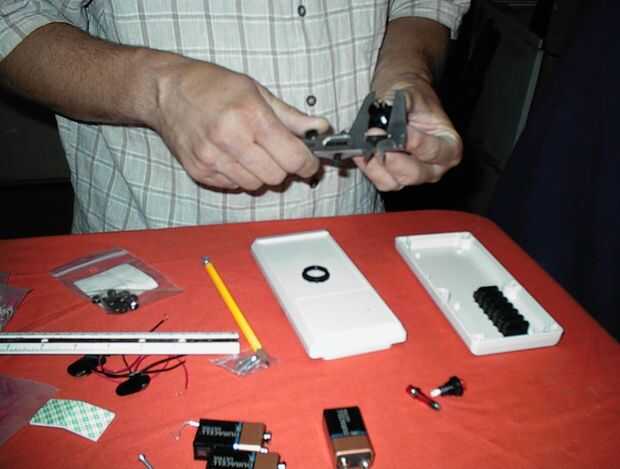

3) Perfore los orificios y probar la conexión.
4) agregar los conectores que se enclavija a la cola de cerdo de la válvula y el extremo del cable de disparo.

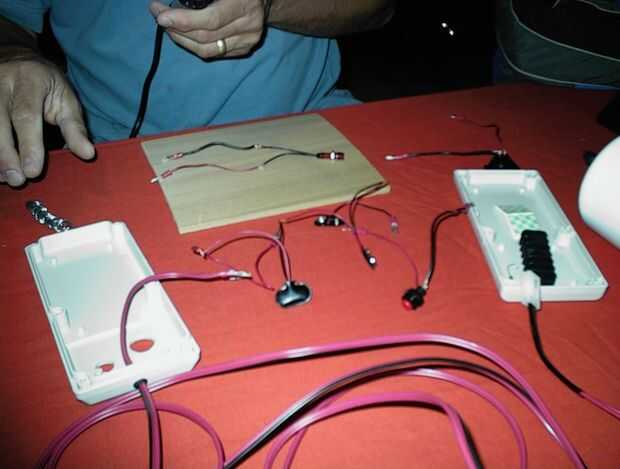

Agregar 5) conduce a todos los componentes.

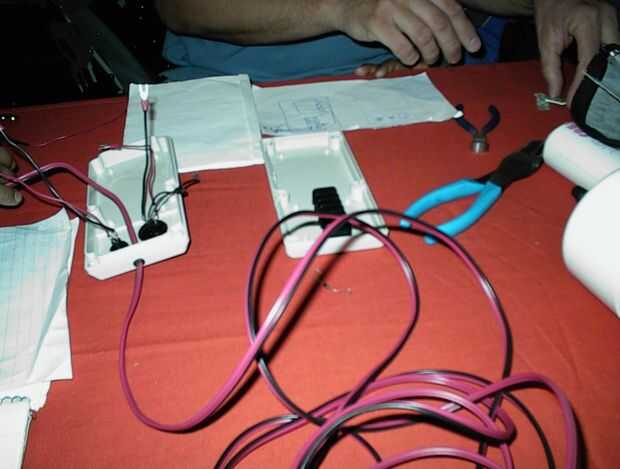

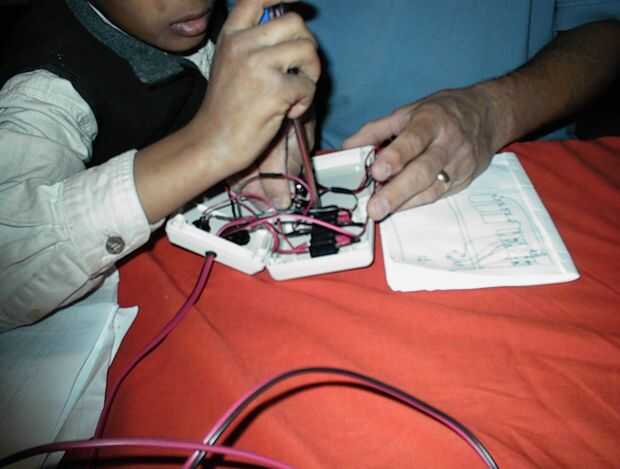

6) elctronico todos juntos en la banda terminal.

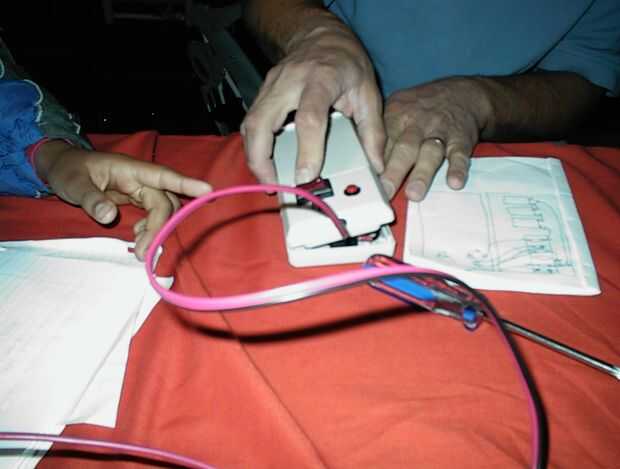

7) prueba el ajuste de la caja.
8) prueba el circuito para asegurarse de que todo fluye bien.
Funcionó muy bien, al menos por unas semanas. Nos llegó a través de la Feria de la escuela y un montón de despidos en el país. Por desgracia, finalmente los cables del interruptor intermitente de alguna manera pone en cortocircuito hacia fuera o sólo consiguieran doblados de golpear el bloque de terminales. Tengo un cuadro de proyecto más grande en el garaje para poner todos juntos algún día. Esta vez lo haré probablemente también añadir algunos titulares de la batería.
