Paso 2: Diseñar y preparar el trabajo de vector

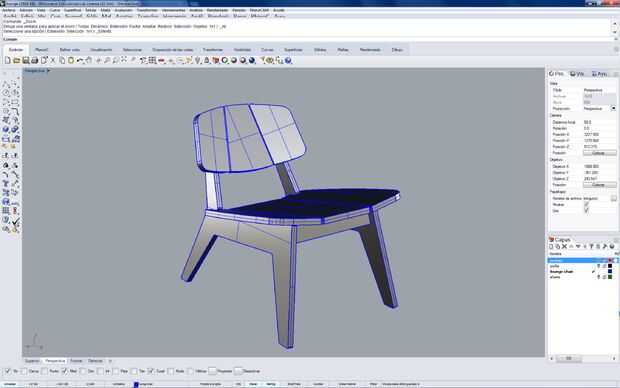

He utilizado Rhino para la silla de salón de diseño he estado usando durante los últimos 10 años. Tomé algunas medidas de otras sillas de salón para tener un sentido de lo que las dimensiones, especialmente la altura, ángulo y ancho. Puede editar los archivos como desee y hacer una versión personalizada de su propio.

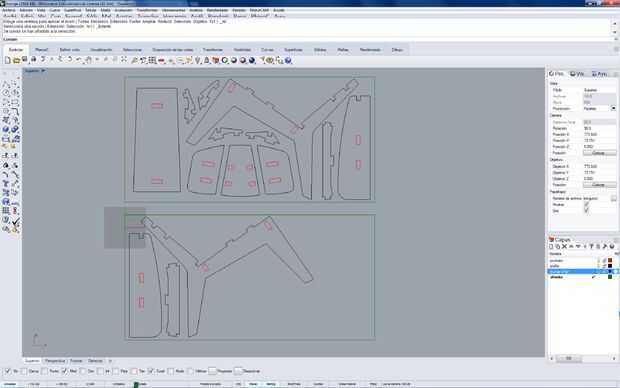

Mi restricción de diseño más grande era que al menos una pierna tuvo que caber en una 4' x 2' madera hoja (que fue cuál es mi mesa de trabajo sobre el ShopBot). Pude que se ajuste en la hoja girando un poco, si tienes una mesa de trabajo grande que no necesita hacer esto y es probable que un uso más eficiente del material. Puede descargar el archivo de Rhino y STL jugar y editar el diseño. Una vez que tuve todas las piezas planas los dispuestos en hojas de 4' x 2'. Descargar el illustrator o el archivo de Autocad que usted necesita para crear las trayectorias de herramienta.
Nota en la dirección de la viruta: Esta es una advertencia de la estética. La orientación que da a cada pieza se importa una vez que se juntan. Por ejemplo, es bueno tener el asiento o el resto del asiento partido en orientación porque el grano de madera será continua. El asiento está compuesto por 3 piezas y se ve poco elegante si cada uno tiene el grano de madera va en diferentes direcciones.
Archivos incluidos:
- Lounge.3DM - dibujo del CAD Rhino
- Lounge.STL - para una vista previa en 3D
- Lounge.dwg - Autocad vector en mm.
- Lounge.AI - vectores de Illustrator en mm.
