Paso 2: Diseñar y preparar el trabajo de vector

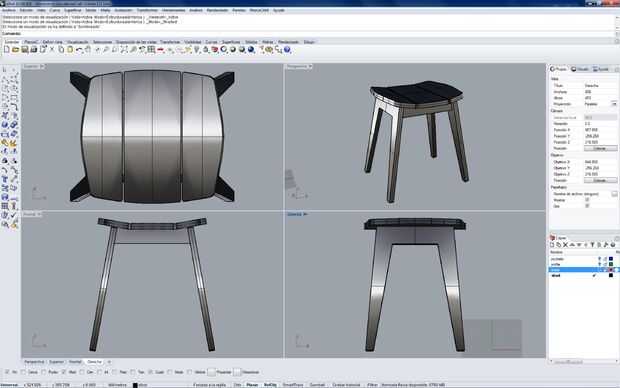

He utilizado Rhino para la silla de salón de diseño he estado usando durante los últimos 10 años. Tomé algunas medidas de otras sillas de salón para tener un sentido de lo que las dimensiones, especialmente la altura, ángulo y ancho. Puede editar los archivos como desee y hacer una versión personalizada de su propio.

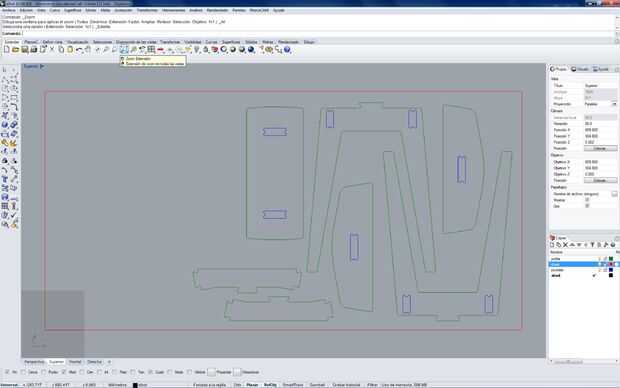

Como se puede ver en la imagen 2, el taburete se adapta en menos de una 4' x 2' madera hoja (que fue cuál es mi mesa de trabajo sobre el ShopBot) y es muy rápido para cortar y montar. Te recomiendo que si quieres hacer toda la familia de productos empiezas con las heces. Puede descargar el archivo de Rhino y STL jugar y editar el diseño. Una vez que tuve todas las piezas planas los dispuestos en la hoja 4' x 2'. Descargar el illustrator o el archivo de Autocad que usted necesita para crear las trayectorias de herramienta.
Nota en la dirección de la viruta: Esta es una advertencia de la estética. La orientación que da a cada pieza se importa una vez que se juntan. Por ejemplo, es bueno tener el asiento partido en orientación porque el grano de madera será continua. El asiento está compuesto por 3 piezas y se ve poco elegante si cada uno tiene el grano de madera va en diferentes direcciones. Se puede ver en la imagen 2 que todas las piezas de seat van en la dirección vertical.
Archivos incluidos:
- Stool.3DM - dibujo del CAD Rhino
- Stool.STL - para una vista previa en 3D
- Stool.dwg - Autocad vector en mm.
- Stool.AI - vectores de Illustrator en mm.
