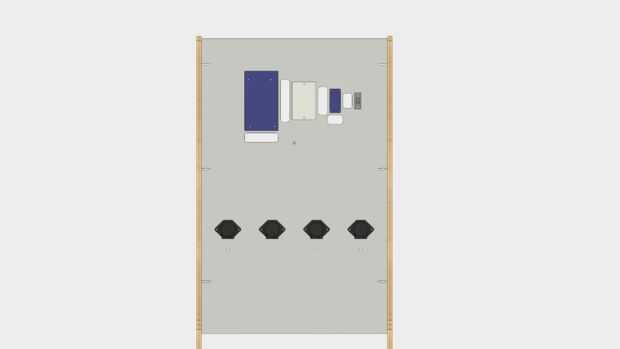

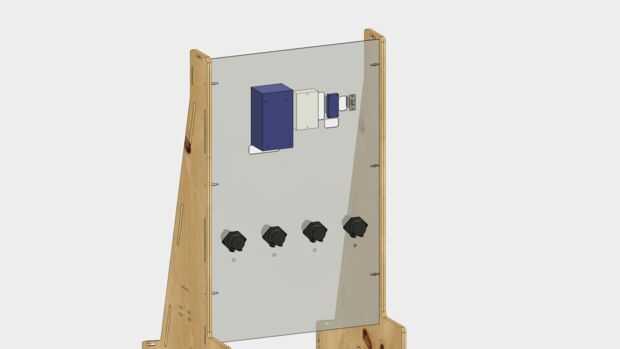

Paso 9: Parte posterior placa de montaje
Control

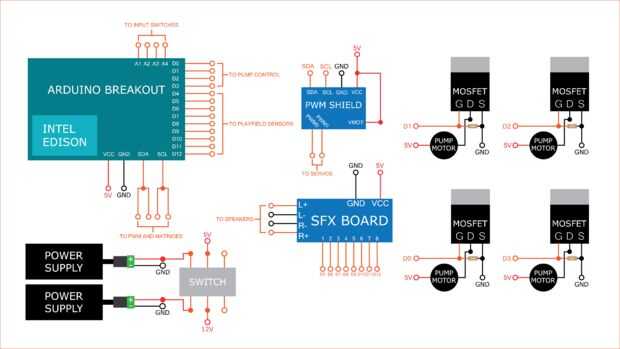

El Edison los tornillos en la placa con cuatro M3 x 10 tornillos y los estallidos de escudo PWM directamente en la parte superior. El Edison es alimentada a través de un cable USB micro empalmado y conecta en el riel de 5V.
Motores
Los ánodos de los motores de la bomba están conectados directamente a la fuente de 12V y los terrenos son cada uno conectados a la clavija de drenaje de un MOSFET por medio de un bloque de terminales. La protoboard se fija mediante dos M3 x 10 tornillos y proporciona un punto de montaje para los MOSFETs con uno de los carriles de corriente para 12V y otra para 5V fuentes.
Energía
Para cada fuente de alimentación, los cables positivos se extienden desde los conectores de barril y se sueldan al lado del interruptor DPDT. La salida del interruptor y los motivos de los conectores de barril conectan a los carriles de la energía vía bloque de terminales en el protoboard.
SFX
La Junta de efectos de sonido conectada cuatro M2 x 10 tornillos. Se conectan los pines VCC y GND en el riel de 5V por hombre a los cables de puente mujer.
