Paso 8: cuadro de indicadores de
La bola de la tolva

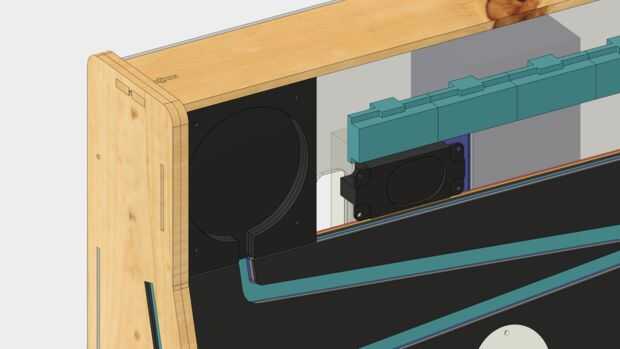

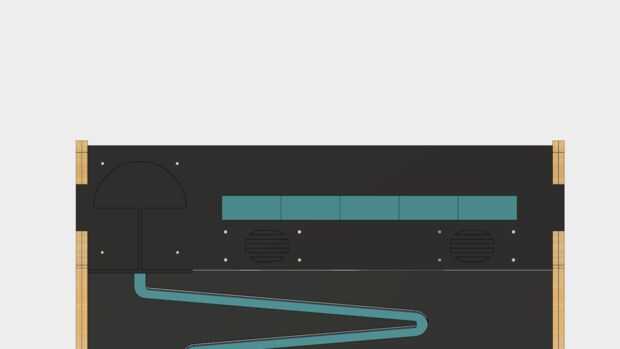

La tolva de la bola consiste en tres lugares idénticos separador de acrílico y una placa base. Estos fije a la parte posterior de la placa del marcador y se sujetan con cuatro M3 x 20 tornillos.
LED

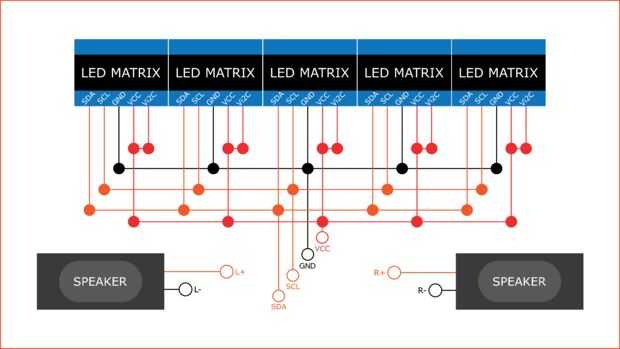

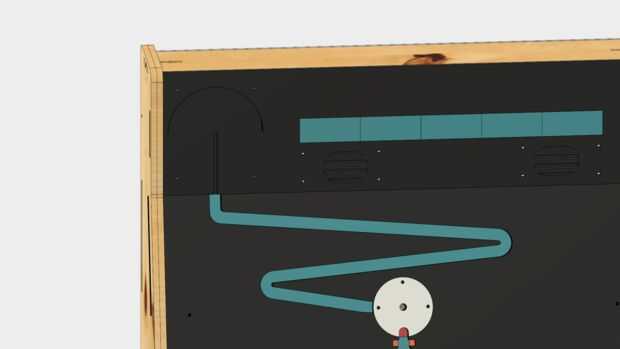

Cada módulo de la pantalla tiene un puente dirección binaria de 5 bits en la parte posterior. Cada muestra debe tener una dirección única. El escudo PWM tiene una peculiaridad I2C conflicto que entra en conflicto con la muestra, por lo que necesitan para incrementar a partir de las cinco por uno (0x71 para 0 x 75), que puede leer más acerca de la página de la visualización vinculada en el anterior paso de piezas. Los pines VCC y VI2C son todos atados a 5V. Las líneas de datos, reloj y tierra cada uno conectadas juntos en su propio bus, por lo que en última instancia se extienden sólo cuatro alambres de la pantalla. Los módulos de exhibición de pop en la parte trasera de la placa del marcador y se sujetan con unas gotas de pegamento caliente.
Altavoces
Los altavoces están conectados directamente a los bloques de izquierda y derecha terminales en la placa de sonido. Cada altavoz está asegurado en la parte posterior de la placa del marcador con cuatro M3 x 10 tornillos.
