Paso 4: Wirering el fotón y el display de 7 segmentos
Según las especificaciones y a este tutorial proporcionado por Sparkfun, su pantalla de 7 segmentos Serial puede ser controlada a través de 3 métodos de comunicación: SPI, I2C y serie. Todo puede ser manejado por la Junta del fotón. He decidido concentrarse en el Protocolo SPI.

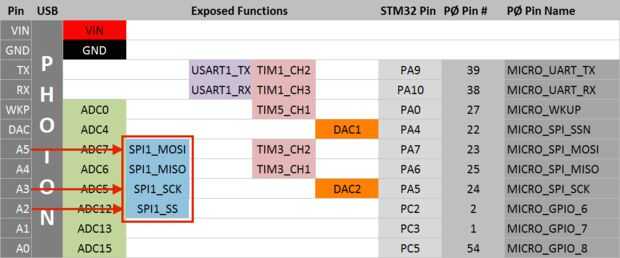

Para la asignación del pin sobre el fotón, podemos referirnos a la documentación (ver el esquema de cartografía adjuntarlo).
Por lo tanto, para comunicarse con el módulo, necesitaremos:
-el pin A5 (MOSI = amo a, esclavo)
-el pin A3 (SCK)
-un pin de SS: vamos a escoger el predeterminado, A2
Entonces:

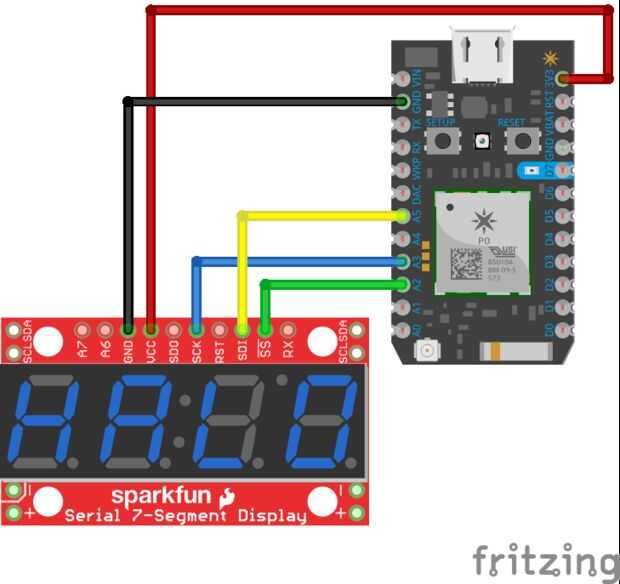

-el pin del fotón A5 (MOSI), debe conectarse a la patilla de SDI en el módulo de la pantalla (el cable amarillo en mi bosquejo)
- A3 (SCK), a pin del módulo SCK pin (cable azul en mi bosquejo)
- y el pin SS (A2) debe estar vinculado con el conector de la SS en el lado del módulo (cable verde en mi bosquejo)
El módulo también necesitará ser alimentado (3 a 5.5V):
-3.3V fuera del fotón para el pin VCC del módulo (cable rojo)
-GND a GND (cable negro)
