Paintball/balísticos Cronógrafo (1 / 11 paso)

Paso 1: Requerimientos electrónicos

Aunque este cronógrafo es bastante fácil de construir, una comprensión básica de la electrónica y soldadura habilidades es esencial. El mayoría problemas que tuve con este proyecto fue hacer el PCB. Utilizo el método de transferencia de toner, pero que no produce tableros muy bonito cuando un nuevo cartucho de su impresora láser-jet. La Junta sí mismo tiene algunos puntos que están picados y no se ve muy aseada, pero hace el trabajo. Si usted no es capaz de hacer tu propio PCB, uno puede simplemente utilizar algunas perfboard y cable punto a punto todo juntos.

Aquí está una lista de los siguientes componentes electrónicos requeridos:

-2 condensadores electrolíticos 47µf
-2 x 0 .1µf 0805 SMD condensadores
-1 x 0 .01µf 0805 SMD condensador
-1 x condensador de cerámica de .01µf 0
-2 x 0805 SMD condensadores de 27pf
-2 x resistencias SMD 0805 10kΩ
-2 x 2 .4kΩ 0805 SMD resistores
-2 x resistencias SMD 0805 470Ω
-1 x resistencia de SMD 0805 150Ω
-2 x resistencias SMD 0805 100Ω
-1 x 4.7kΩ ajuste potenciómetro
-1 x diodo 1N4148
-1 regulador de 5v de x LM7805
-2 detectores de infrarrojos x TSOP4838
-2 x transmisores infrarrojos
-2 x conectores Molex de 2 pines hembra
-2 x conectores Molex de 2 pines macho
-1 x 5 pines
-1 Transistor de propósito General x MMMBT2222A
-1 x cristal de 12 MHz
-1 x interruptor táctil
-1 x interruptor de eje de balancín
-1 microcontrolador SOIC de x PIC18F13K50
-1 x 16 x 2 pantalla de LCD
-1 x Clip de batería de 9v

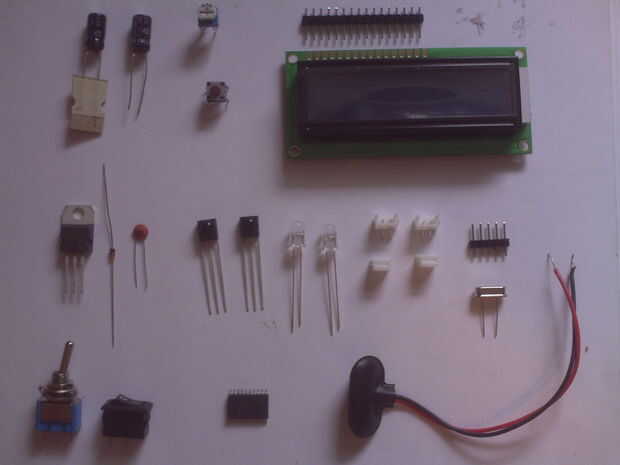

La mayoría de estos componentes ya había tenido en la mano, pero le calculo el costo de este proyecto para ser alrededor $30-$40. No he mostrado alguno de los componentes SMD (a excepción de la foto) en la foto de abajo.

Editar:

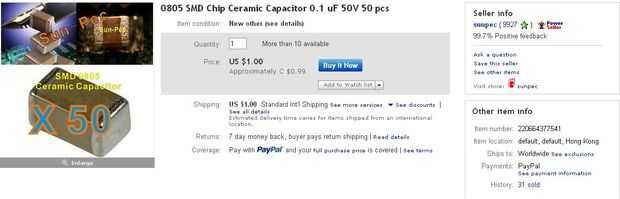

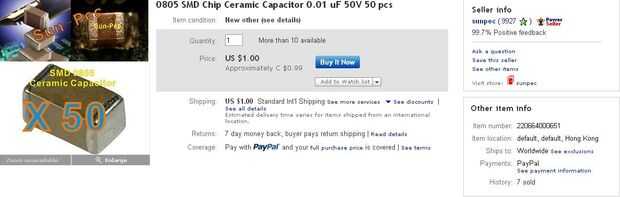

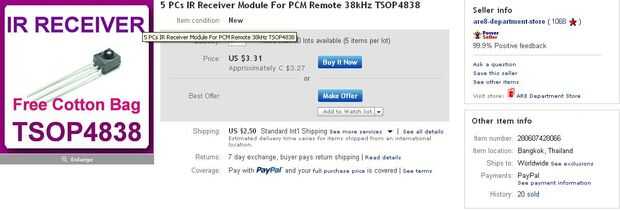

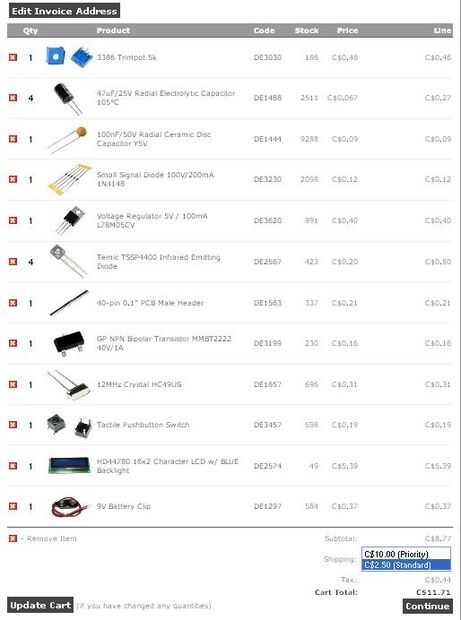

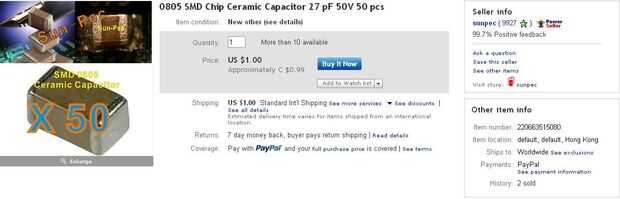

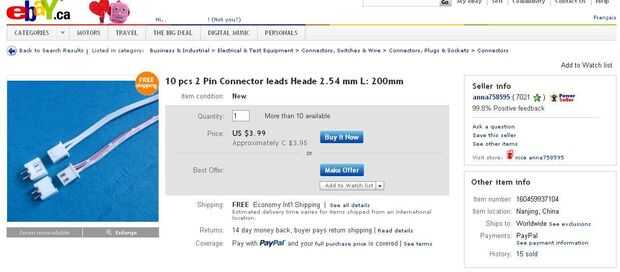

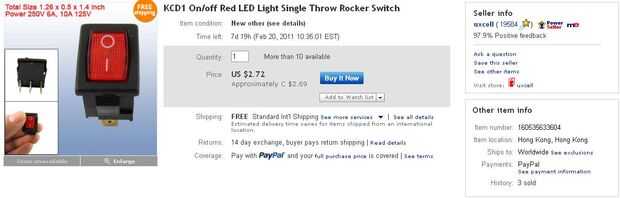

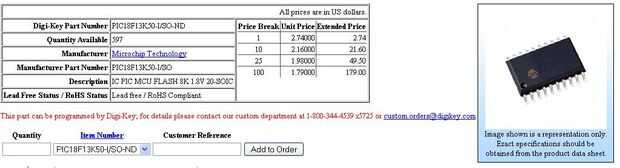

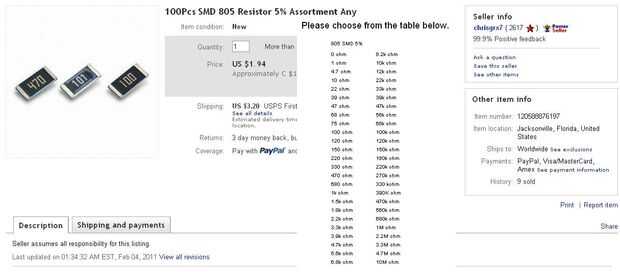

He ido y he publicado capturas de pantalla de algunos lugares donde puedes comprar los componentes. Algunos componentes no podían comprarse 1 o era más barato en cantidades más altas, por eso se pueden ver algunas piezas adicionales en las fotos. Muchas de las piezas pueden adquirirse a un buen precio en www.dipmicro.com. El costo de cada producto será etiquetar en las fotos de abajo. Con todas estas partes, no incluida la Junta, vino a $38,11 a comprar todos los componentes de este cronógrafo con envio todo incluido excepto el PIC18F13K50 comprada en Digikey. Entonces sería un par dólares más para el tubo de PVC. También, si usted quiere ahorrar $3,39, usted puede comprar pantallas de LCD 16 x 2 en eBay por $2.99 incluyendo el envío.
