Paintball/balísticos Cronógrafo (3 / 11 paso)

Paso 3: Cómo funciona

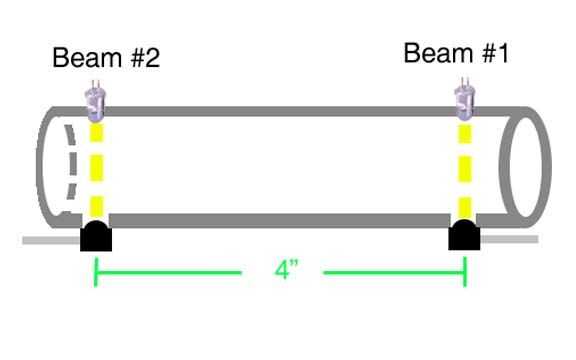

Ahora que tenemos todos los requisitos y la instalación fuera del camino, podemos seguir adelante y llegar finalmente a lo emocionante. El funcionamiento de este cronógrafo es bastante simple, hay dos transmisores infrarrojos y dos detectores de infrarrojos, cada par emisor/detector se coloca exactamente cuatro pulgadas aparte.

Cuando un objeto rompe la primera viga el microcontrolador inicia un timer (Timer1). Este temporizador se siga corriendo hasta que el objeto rompe el segundo rayo o el temporizador provoca una interrupción (en el ciclo de instrucción 65,536th). Si el objeto rompe el segundo rayo antes de que el temporizador provoca una interrupción, parará el cronómetro y leer el valor de 16 bits en los registros TMR1H y TMR1L. Entonces podemos calcular la cantidad de tiempo que tardó el proyectil para recorrer la longitud entre las vigas IR, aparte de 4 pulgadas, y encontrar la velocidad del proyectil.

Si el objeto es demasiado lento, o si el proyectil rompe viga #1 pero no rompe de la viga #2, el cronógrafo mostrará un mensaje de Error en la pantalla LCD. Viendo como se trata de un tubo de 1" de diámetro, y un paintball es 0,68", nunca he tenido un paintball que se ha podido romper la viga #2. Sin embargo, si un paintball chuletas en el cañón podría obtener algunos datos inexactos y más que probable que tendrás que limpiar la pintura que hubiera salpicado en el cronógrafo para asegurar una buena "conexión" del emisor hasta el detector.
