Palanca de mando conectada a Internet (3 / 7 paso)

Paso 3: Preparación para el caso de montar la palanca de mando

Bien, dos grandes partes en este paso: cortar el agujero para el joystick en la parte superior de la caja y aprovechando los agujeros para el hardware de montaje para el joystick en la parte inferior de la caja. Mientras estamos en él, te haga un agujero para el interruptor de encendido. Vamos a aprovechar los agujeros primero.

IMPORTANTE: TENEMOS QUE APROVECHAR LOS AGUJEROS EN EL * FONDO * LA MITAD DE LA CAJA. Es decir, la mitad con la tapa. Los cuatro orificios que estamos golpeando están en los resaltos de montaje en el interior de la parte inferior la mitad de la caja. Forman un cuadrado 1.1" por 1.1" y están en la mitad enfrente de la puerta de la batería.

1. Montar en la manija de grifo y romper el grifo 4-40.
2. Golpee con cuidado los cuatro agujeros de montaje en la parte inferior de la caja con el grifo.
   1. Sosteniendo la llave muy, muy constante y aplicación firme presión hacia abajo en la manija de grifo, colocar el grifo en el centro del agujero en el jefe vas a aprovechar.
   2. Te recomiendo sosteniendo el grifo todavía y realmente girando el caso sí mismo sobre la mesa. Es simplemente más fácil mantener el grifo vertical de esta manera.
   3. El grifo se dibujará en el agujero como corta los hilos
   4. Grifo hasta que golpeó la parte inferior del jefe. Tal vez es 1/4" de hilo.
   5. Repetir para cada uno de los cuatro orificios

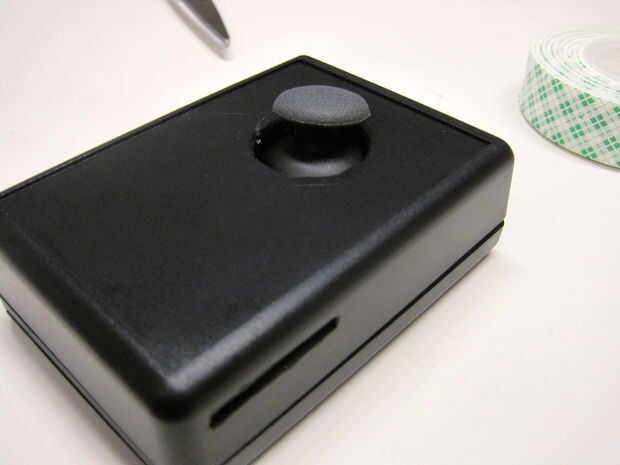

Muy bien, ahora tenemos un lugar para montar la palanca de mando. Sólo tiene que hacer un agujero para ella.

IMPORTANTE: ESTAMOS CORTANDO EL AGUJERO EN LA * TAPA * LA MITAD DE LA CAJA. Es decir, la mitad que * no * tiene una tapa en él. Te se corte el orificio en el extremo opuesto al final con el lugar donde se sentará el imp y batería de la unidad.

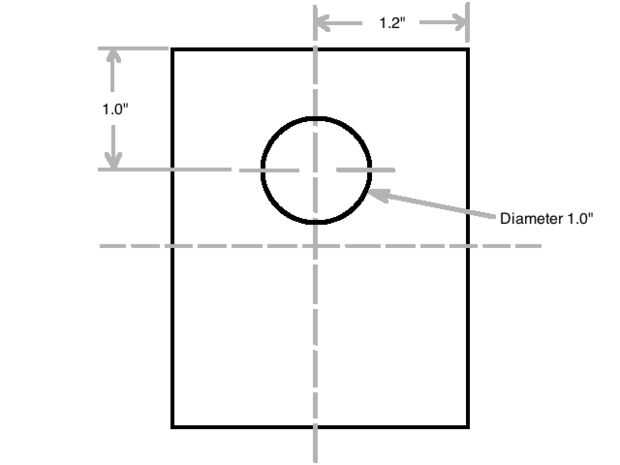

Sujete la parte superior la mitad de la caja en un tornillo de banco y medir a partir de los bordes de la superficie plana. Quiere el agujero entre la izquierda y derecha, aproximadamente 1.2" desde cualquier borde de la parte superior plana de la caja del centro. El agujero será aproximadamente 1" desde el extremo de la caja - esto es, desde el extremo opuesto al final donde se sentará el paquete de baterías.

1. Mida y marque la posición del agujero
2. Punzón del agujero que vas a perforar
3. Taladre un agujero de arranque 1/8".
4. Utilice el cortador del agujero 1"... cortar un orificio de 1".
5. Limpiar los bordes del agujero con papel de lija o un cuchillo x-acto

Por último pero no menos importante, tenemos que perforar un orificio de 3/16" en la placa de extremo que va en la parte superior de la caja. Centro el agujero entre los lados largos de la placa, de aproximadamente 1" desde el extremo de la placa. Marca de centro del agujero, vaya por delante y a perforar con la broca de 3/16"(sin necesidad de pre-taladre el agujero con un poco más pequeño, como el agujero es pequeño).

OK, la caja está lista para el joystick! Necesitamos instalar el tablero de arranque de imp a continuación, así que Compruebe hacia fuera el siguiente paso.
