Paso 4: Montar el tablero de arranque en lugar
IMPORTANTE: ESTAMOS EL IMP DE MONTAJE Y CORTE LA RANURA LA * TAPA * LA MITAD DE LA CAJA. Es decir, la mitad con ninguna puerta de la batería. El imp se encuentra justo debajo de donde van las pilas.
En primer lugar, tenemos que marcar la ranura para la imp y corte la ranura con la dremel. Te recomiendo utilizar la herramienta de corte de la rueda en la dremel para esto.
- Poner 1" pedazo largo de cinta de espuma en la parte inferior de la caja en el lado de la batería. Dejar el forro en la parte superior (no exponer el adhesivo).
- Establezca la Junta de arranque en la parte superior la cinta y deslice el casquillo imp hasta el borde de la caja. Marcar el contorno de la ranura del imp en el interior pared de la caja. Usé un cuchillo x-acto para esto.
- Saque la placa de breakout de imp de la caja. Monte la caja en un tornillo de banco, si tienes uno. Si no, asegurarla en su lugar con una buena dosis de cinta o similar.

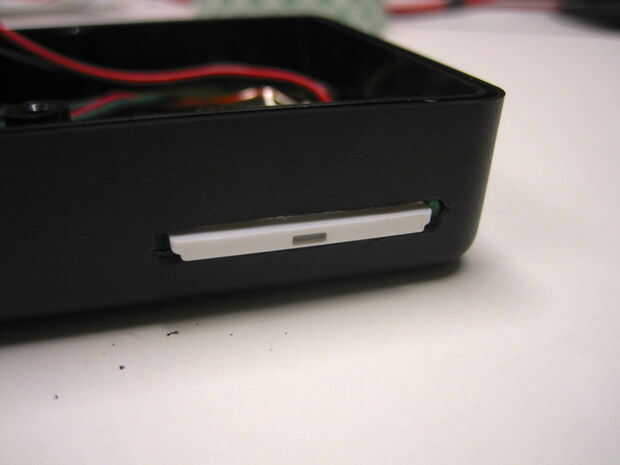

- Corte el área marcada desde el interior de la caja con la dremel. Corte desde el interior mantiene el exterior buscando limpio. Limpiar el exceso con el cuchillo x-acto cuando termines.

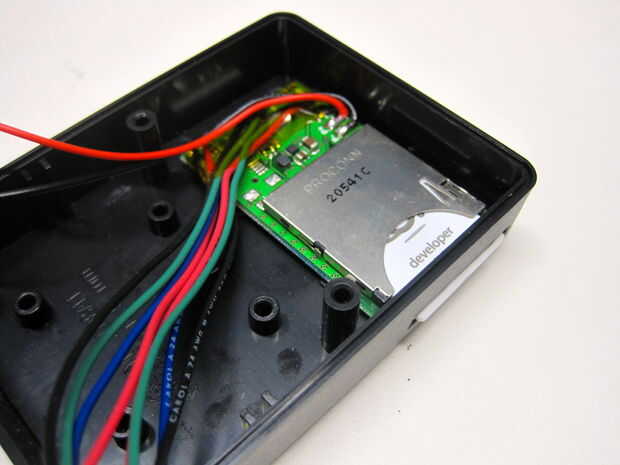

- Desprenda el respaldo en la cinta de espuma y Monte el breakout Junta en su lugar.
Muy bien! Ahora para la batería.
- Corte tres piezas cortas de cinta de la espuma, cada uno de aproximadamente 1/4" de largo. Poner dos en el interior pared de la caja, por encima de la placa breakout de imp a lo largo de su lado largo. Colocar la tercera en el interior pared de la caja, centrada sobre los terminales de pin en el extremo de la tabla de desglose.

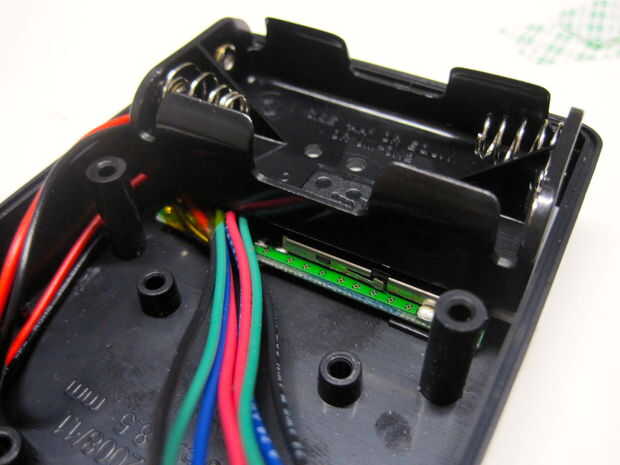

- Despegue el revestimiento de la cinta y fijar la batería en la parte superior del imp breakout Junta, no tocando la cinta.
- Deslice la batería en la esquina de la caja para que las dos partes frente a la cinta en contacto con la cinta al mismo tiempo. Esto es un poco complicado, tome lenta y cuidadosa.
Y eso es todo! Tiempo para establecer un tablero de arranque para el joystick.
