Paso 5: Montar la palanca de mando en algunos perfboard (haciendo un desglose de joystick)
En primer lugar, vamos a preparar el perfboard:

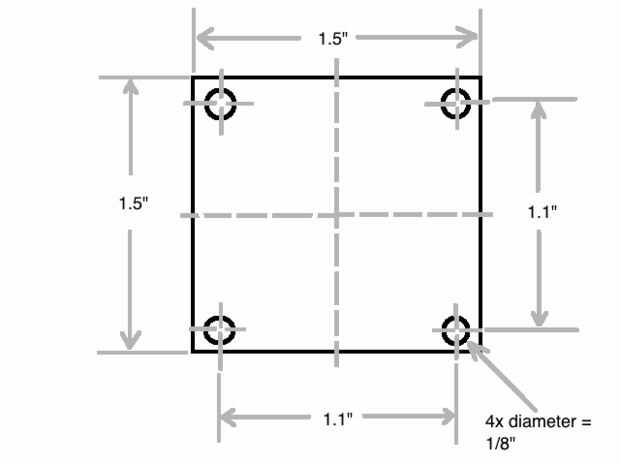

- Marcar el contorno de la Junta que deberá, 1.5" por 1.5". Es 15 filas por 15 filas si utiliza estándar. 1" echada perfboard. Vea las imágenes de un dibujo mecánico.
- Taladre los agujeros para los cuatro puntos de montaje. Utilice una broca de 1/8". Puede utilizar los orificios existentes en el perfboard como los agujeros del motor de arranque, que hace cosas realmente fácil.
- Los agujeros están en un patrón cuadrado, 1.1" por 1.1" (11 filas apartes)
- IMPORTANTE: USE UN RESPIRADOR CUANDO CORTE FR4. Es fibra de vidrio y otras cosas desagradables! No quiero en tus pulmones!
- Agujeros de taladro o dremel para los cuatro puntos de montaje mecánico en el joystick. Forman un cuadrado,. 6" por. 6"; el patrón en la Junta de centro. De nuevo, puede utilizar los orificios existentes como agujeros del arrancador. El taladro de 1/8" puede ser un poco grande para esto si vas a perforar hacia fuera, así que usar algo más pequeño si lo tienes.
- Puede dremel o vio el perfboard al contorno que necesita. Respirador requerida!

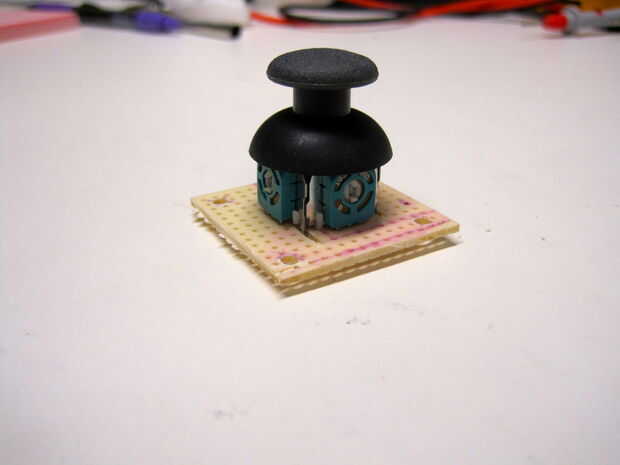

- Pop el joystick en la tarjeta! El patrón de pines no es un * perfecto * caber, así que mira los pins y guiarlos cuidadosamente en la placa con una pinza si es necesario.
- Voltee todo el asunto y poner una gota grande de estaño en la parte inferior de cada uno de los pernos mecánicos en las esquinas para sujetarlo.
OK, el momento de conectar la placa en relación a sí mismo.
- Oriente la palanca de mando como va estar orientado en la caja. Recomiendo que el potenciómetro del eje x en la parte inferior, colocar el potenciómetro del eje y del lado derecho.
- Corte y Pele un pedazo corto (1" o algo así) de cable rojo. Inserte los extremos pelados a través el perfboard desde la parte superior, dejando el alambre expuesto en la parte inferior. El objetivo es conectar los pines de la derecha en los dos potenciómetros (que va entonces cable 3.3V de breakout junta a estos dos pernos). La soldadura en su lugar como sigue:
- Empuje el cable a través de un orificio adyacente al perno que desea soldar a
- Voltear el tablero
- Doblar el alambre expuesto en el pasador a que está tratando de soldadura
- El perno y el alambre con el soldador de calor y flujo de alguna soldadura en el empalme
- Recorte el exceso de cable
- Repita el paso 2 con un pedazo de cable negro, conecte las clavijas de la izquierda de los dos potenciómetros
- Usando el mismo procedimiento que con los pasos 2 y 3, conectar la clavija de la izquierda del potenciómetro del eje x con el conector de abajo a la derecha en el botón (si usted está buscando en la palanca de mando de la parte superior).
¡Vale! Ahora usted puede atar con alambre breakout junta a la palanca de mando.
- Conectar contacto 1 en el tablero de arranque (cable azul!) a la patilla central de la maceta y
- Conecte pin2 en el tablero de arranque (cable amarillo!) al pin de centro en la olla de eje x
- Conectar pin3 en el tablero de arranque (cable morado!) a la patilla inferior izquierda en el botón (otra vez, mirando a la palanca de mando de la parte superior)
- Conecte GND en la tarjeta de arranque (cable negro!) a cualquiera de los pines que has atado con alambre junto con los cables de puente negro en el joystick (pin de la izquierda en cualquier olla, pin de abajo a la derecha en el botón)
- Conectar 3.3V en el tablero de arranque (cable rojo!) con el conector de la derecha en cualquier potenciómetro.

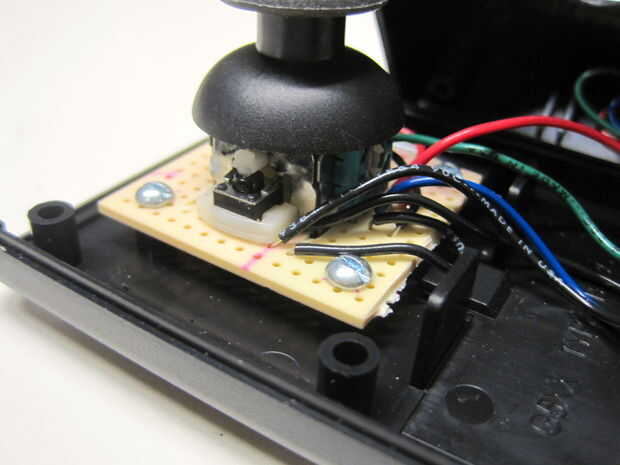

Con todo el joystick conectado, puedes poner algunas baterías en, omita el último paso y probar el joystick para asegurarse de que va a trabajar antes de acabar para arriba su montaje mecánico. De hecho, lo recomiendo! Una vez que estás satisfecho lo tienes todo cableado derecha, cabeza con el siguiente paso para terminar la Asamblea.
