Paso 1: fuentes de
Tienes algunas opciones de cómo armar la paleta de pintores de la luz. Si usted está interesado en aprender sobre electrónica, soldadura, circuito de diseño... y Echale mi instructable original. Entra más detalle sobre la construcción de su propia luz. Si usted quiere vía rápida a la pintura luz, revisa el PCB diseñado; está en Tindie. Hay dos versiones disponibles:

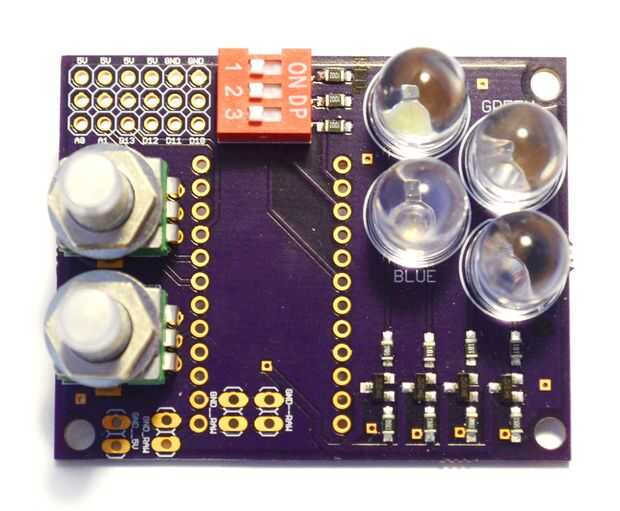

La primera tiene el LED, interruptores y potenciómetros todos montados sobre un PCB. No tiene potencia, receptor IR y Arduino. Su más personalizable, usted puede poner juntos su propia energía fuente, dejar apagado el receptor IR, encadenar un montón juntos y funcionamiento de una computadora...

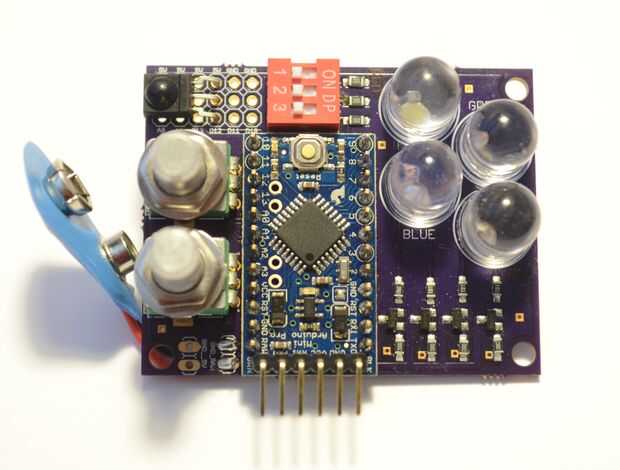

El segundo tiene el Arduino, alimentación (conector 9V) y receptor de infrarrojos y todo todos juntos. Éste está casi todo listo para ir, usted apenas necesita es una batería de 9V, alguna cinta o material no conductivo y una banda de caucho.
Si quiere armar una paleta de pintores de luz recargable, propongo recoger una batería de 3.7 voltios Lipo y una Powercell. Asegúrese de que al soldar el puente a 5V, coloque un interruptor entre el at y tierra y conecte los hilos entre VCC de 5V y GND a GND. Esta es una opción más eficiente porque puentea el regulador de tensión en el Arduino, ahorro de energía. Su también puede recargarse desde un puerto USB!
Un accesorio opcional es un control remoto. Conseguirlos aquí, aquío aquí. No he encontrado sólo el mando a distancia, si por favor hágamelo saber! Si los enlaces están así estaré seguro que tratar de conseguir otros nuevos. En teoría más cualquier protocolo NEC, 38KHz remoto funciona. Más cualquier viejo VCR, TV o DVD remoto debería funcionar. El software de leer y mostrar el código enviado desde el control remoto cuando se tiene en modo de receptor de IR y abre el puerto com en el software de Arduino. Si usted recibe un código diferente fuera del mando a distancia que en el software, sólo intercambio o agregarlo y vuelva a programar el arduino. El código tiene una serie de líneas como esta:
else if (results.value==16228447 || results.value==16716015){fastCrossFade(green);}
Así que si tienes un mando a distancia diferente y quiere que cambie a verde, luego cambiar los valores 16228447 o 16716015 o cambiarlo para parecer:
else if (results.value==16228447 || results.value==16716015 || results.value==yourCode) {fastCrossFade(green);}
